首页  >  产品百科  >  QEE123

QEE123

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 红外发光二极管, QEE12系列, 880nm波长, 50°半强
供应商型号: QEE123
供应商: 云汉优选
标准整包数: 500

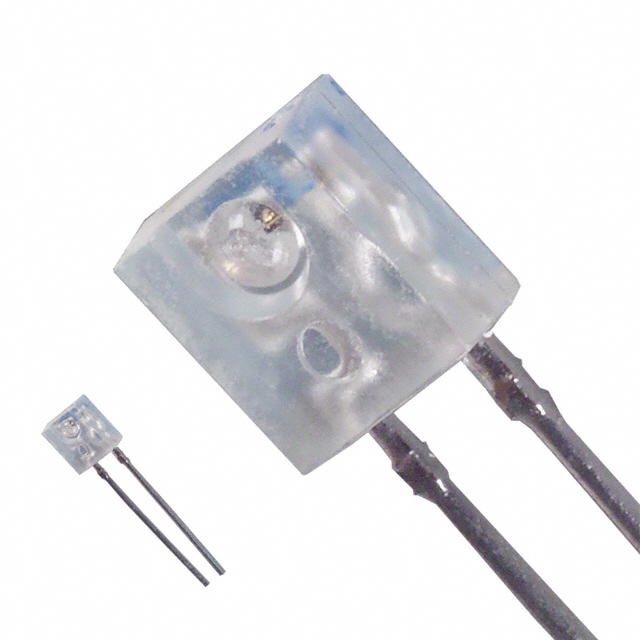

ON SEMICONDUCTOR 发光二极管 QEE123

QEE123概述


    产品简介


    Fairchild QEE12X红外发光二极管
    Fairchild的QEE12X是一款基于AlGaAs材料的红外发光二极管(IR LED),具有880纳米的峰值发射波长。该系列产品封装在中等宽角塑料侧面发射器封装内,适用于需要高输出功率和定向光线的应用场合。QEE12X广泛应用于各种工业和消费电子产品中,例如光电传感器、光耦合器以及医疗设备等。

    技术参数


    | 参数 | QEE122 | QEE123 |
    |
    | 峰值发射波长 | 880 nm | 880 nm |
    | 发射角度 | 50° | 50° |
    | 正向电压 | IF=100 mA | IF=100 mA |
    | 正向电流 | 50 mA | 50 mA |
    | 反向电压 | 5 V | 5 V |
    | 功耗 | 100 mW | 100 mW |
    | 辐射强度 | 4-16 mW/sr | 8-18 mW/sr |
    | 上升时间 | 800 ns | 800 ns |
    | 下降时间 | 800 ns | 800 ns |

    产品特点和优势


    QEE12X系列LED具备以下独特优势:
    1. 高输出功率:在正向电流为100 mA时,辐射强度高达16 mW/sr(QEE122)和18 mW/sr(QEE123),保证了在各类应用中的可靠性能。
    2. 宽广的工作温度范围:从-40°C到+100°C,确保在极端环境下也能稳定工作。
    3. 50°的宽发射角度:适合在需要较大覆盖面积的应用中使用。
    4. 橙色标记:便于区分正负极,提高组装和维修效率。
    5. 高可靠性:具有优秀的耐热和抗冲击能力,适应多种恶劣环境条件。

    应用案例和使用建议


    应用案例:
    1. 光电传感器:QEE12X可以用于光电传感器中,实现物体检测和距离测量等功能。
    2. 光耦合器:用于隔离电路之间的信号传输,提高系统的稳定性和安全性。
    使用建议:
    1. 散热设计:由于功耗限制,应确保良好的散热设计,以避免过热导致的性能下降或损坏。
    2. 匹配照片传感器:如果使用的是QSE113作为匹配的照片传感器,建议根据Fig.2提供的耦合特性进行相应的电路设计。
    3. 焊接温度控制:按照手册中的建议,在焊接时应将烙铁尖端保持至少1.6毫米远离组件外壳,以防止高温对LED造成损害。

    兼容性和支持


    兼容性:
    QEE12X系列LED可与多种电子元器件兼容,如匹配的光电二极管(例如QSE113),以便于构建完整的光电传感系统。对于其他配套元器件的选择,建议参照制造商提供的兼容性列表。
    支持和服务:
    Fairchild半导体公司提供全面的技术支持,包括详细的安装指南、故障排查文档以及在线技术支持。购买后可享受一年质保服务,同时用户可通过官方网站访问更多资源和支持文档。

    常见问题与解决方案


    1. 问题: 在焊接过程中发现LED损坏。
    解决方案: 确保焊接过程符合规范,烙铁尖端与组件外壳保持适当的距离,并避免长时间焊接同一位置。
    2. 问题: 设备工作时出现异常亮度波动。
    解决方案: 检查电源稳定性,确保工作电压在额定范围内;另外,检查焊接质量,确保连接良好无虚焊现象。

    总结和推荐


    综上所述,Fairchild的QEE12X系列红外发光二极管凭借其出色的性能参数和广泛的应用领域,在市场上具有显著的竞争优势。该产品不仅能够满足大部分光电传感需求,还具备优异的耐久性和高可靠性,非常适合工业级应用。强烈推荐使用QEE12X系列LED,特别是对于需要高性能、高稳定性的应用场景来说,是一个非常值得选择的解决方案。

QEE123参数

参数
透镜类型 透明
Vf-正向电压 1.7V
透镜形状 圆形
波长 880nm
测试电流 -
显示颜色 红色
视角 50°
长*宽*高 4.44mm*2.54mm*5.08mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

QEE123厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QEE123数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR QEE123 QEE123数据手册

QEE123封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 2.575
1000+ ¥ 2.5132
2000+ ¥ 2.472
4000+ ¥ 2.4308
库存: 32000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1287.5
