QSD124A4R0

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 880nm 通孔安装,黏合安装 6.1mm*6.1mm*8.77mm
供应商型号: 512-QSD124A4R0
供应商: Mouser
标准整包数: 1

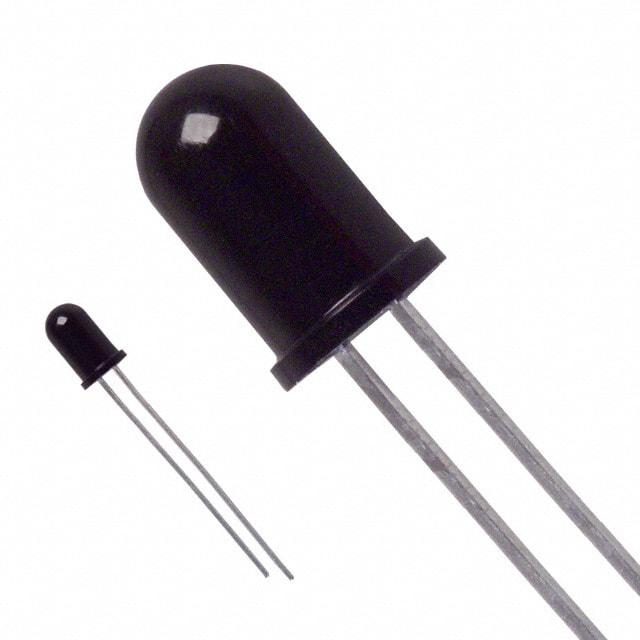

ON SEMICONDUCTOR 光电传感器 QSD124A4R0

QSD124A4R0概述

    QSD123/124 Plastic Silicon Infrared Phototransistor

    产品简介


    QSD123和QSD124是南亚半导体公司生产的硅红外光电晶体管,封装在一个透明黑色的T-1 3/4外壳内。这款光电晶体管的主要特点是高灵敏度和窄接收角(24°),并且配备了日光滤波器。此外,它还具有良好的机械强度和高温稳定性,非常适合用于各种光电传感器和检测系统中。

    技术参数


    以下是QSD123和QSD124的技术规格:
    - 峰值敏感波长:880nm
    - 接收角度:±12°
    - 暗电流(VCE=10V, Ee=0):最大100nA
    - 集电极-发射极击穿电压(IC=1mA):30V
    - 发射极-集电极击穿电压(IE=100μA):5V
    - 导通状态集电极电流(Ee=0.5mW/cm², VCE=5V):
    - QSD123:最小4mA,典型6mA,最大16mA
    - QSD124:最小6mA,典型29mA,最大29mA
    - 饱和电压(Ee=0.5mW/cm², IC=0.5mA):最大0.4V
    - 上升时间(VCC=5V, RL=100Ω, IC=0.2mA):最大7μs
    - 下降时间:最大7μs

    产品特点和优势


    QSD123和QSD124的优势在于:
    - 高灵敏度:能够在较低光照条件下正常工作。
    - 日光滤波器:有助于减少外界光线对检测精度的影响。
    - 匹配发射器:可以与特定型号的发射器如QED12X、QED22X和QED23X配合使用。
    - Pb-Free:无铅封装,环保安全。

    应用案例和使用建议


    QSD123和QSD124常用于各类光电检测系统,例如光电编码器、光电开关、光电隔离器和环境光检测。在这些应用场景中,其高灵敏度和窄接收角使其能够准确捕捉和处理微弱信号。
    使用建议:
    - 确保正确安装以避免外部干扰,特别是在光电编码器中,确保透镜与光电晶体管之间的距离适当。
    - 在设计电路时注意电源电压和负载电阻的选择,以保证最佳的工作性能。

    兼容性和支持


    QSD123和QSD124与其他电子元件具有良好的兼容性,特别是与相关的红外发光二极管(IR LED)。南亚半导体提供详细的技术文档和支持,包括技术资料库(www.onsemi.com/design/resources/technical-documentation)和在线支持(www.onsemi.com/support)。

    常见问题与解决方案


    - 问题1:暗电流过高
    - 解决办法:检查电路中的电压是否过低或温度是否过高。确保正确连接并参考产品手册的绝对最大额定值。

    - 问题2:上升时间和下降时间不稳定
    - 解决办法:检查输入信号的质量,确保信号强度适中。同时检查电源电压和负载电阻是否符合要求。

    总结和推荐


    QSD123和QSD124作为高性能红外光电晶体管,在光电检测领域表现出色。其高灵敏度、窄接收角和日光滤波器等特点使得它们在多种光电传感器和检测系统中拥有广泛应用。对于需要精确检测和高效性能的应用场合,强烈推荐使用QSD123和QSD124。同时,南亚半导体提供的技术支持和服务也为其应用提供了可靠的保障。

QSD124A4R0参数

参数
最小工作供电电压 -
波长 880nm
感应距离 -
最大工作供电电压 -
光源 -
响应时间 -
输出类型 -
颜色感应 -
感应方式 -
长*宽*高 6.1mm*6.1mm*8.77mm
安装方式 通孔安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSD124A4R0厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QSD124A4R0数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR QSD124A4R0 QSD124A4R0数据手册

QSD124A4R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.736 ¥ 6.2192
10+ $ 0.4945 ¥ 4.1785
100+ $ 0.3124 ¥ 2.6398
1200+ $ 0.2365 ¥ 1.9986
2400+ $ 0.2138 ¥ 1.8069
9600+ $ 0.1869 ¥ 1.5793
24000+ $ 0.1848 ¥ 1.5616
库存: 1972
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.21
