QSB363ZR

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光电晶体管, 检测红外, 12 °半感光角度, 表面安装
供应商型号: MIK-QSB363ZR
供应商: 海外现货
标准整包数: 1

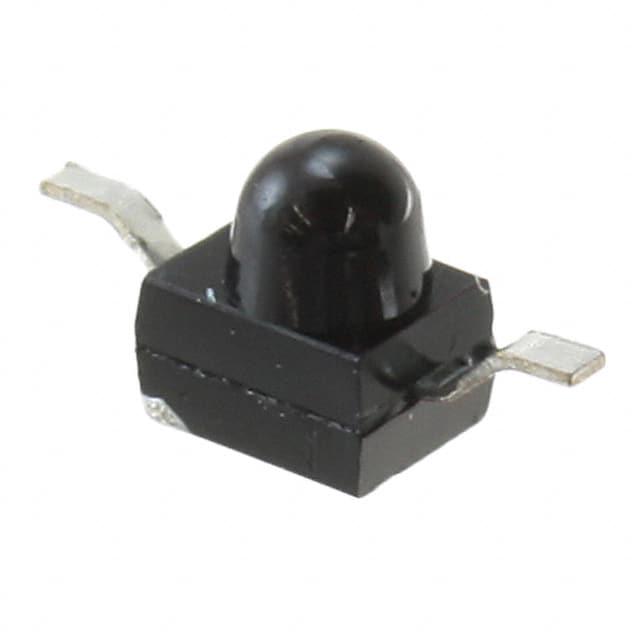

ON SEMICONDUCTOR 光电传感器 QSB363ZR

QSB363ZR概述

    QSB363 系列红外光电晶体管技术手册

    产品简介


    QSB363系列是微型塑料封装的硅基红外光电晶体管,适用于多种电子设备和系统。其典型应用领域包括遥控接收器、光开关、光电耦合器以及各种自动化控制设备。该系列产品采用NPN型硅基设计,具有优异的光敏性能和宽广的工作温度范围,能够在恶劣环境下保持稳定性能。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |
    | : | :: | :: | :: | :: |
    | 操作温度 | -40 +85 | °C |
    | 峰值灵敏度波长 940 | nm |
    | 接收角 | ±12 o |
    | 集电极暗电流 100 | nA |
    | 集电极发射极击穿电压 30 | V |
    | 发射极集电极击穿电压 5 | V |
    | 集电极饱和电压 0.4 V |
    | 上升时间 15 | μs |
    | 下降时间 15 | μs |

    产品特点和优势


    - NPN硅基设计:确保高可靠性与稳定的光电转换性能。
    - T-3/4 (2mm) 表面贴装封装:便于自动组装,节省空间,提高集成度。
    - 中等宽束角度:24°,适用于多种应用场景。
    - 黑色塑料外壳:防止杂散光干扰,提升信号纯净度。
    - 热阻抗优化:通过引脚配置减少散热需求。
    - 引脚成型选项:提供Gull-wing、Yoke和Z-Bend三种选项,适合不同应用场景。
    - 符合RoHS标准:环保设计,无铅化。

    应用案例和使用建议


    - 遥控接收器:利用红外光的高灵敏度,实现对遥控信号的有效捕捉与处理。
    - 光开关:在自动化控制系统中,用于信号检测和控制电路的切换。
    - 光电耦合器:实现光电隔离,提升系统的安全性和抗干扰能力。
    使用建议:
    - 确保红外发射源与QSB363之间无强光源干扰,以避免误触发。
    - 使用配套的匹配发射器(如QEB363或QEB373),确保最佳响应效果。
    - 考虑到长期运行的可靠性,建议定期检查焊接质量并进行必要的维护。

    兼容性和支持


    QSB363系列光电晶体管支持自动贴装设备,兼容Tape & Reel包装方式。在购买和使用过程中,可获得ON Semiconductor的技术支持和售后服务。如有任何疑问,可联系ON Semiconductor官方技术支持热线。

    常见问题与解决方案


    1. Q: 设备无法正常工作怎么办?
    A: 首先检查连接线路是否正确,确认电源供应正常。如仍存在问题,请联系技术支持寻求帮助。
    2. Q: 如何选择合适的匹配发射器?
    A: 应选择与QSB363相同类型的红外发射器,确保波长一致。通常推荐使用QEB363或QEB373。
    3. Q: 在高温环境下,如何保证稳定性?
    A: 可考虑使用散热片或者增加外部冷却措施,以降低设备的温升,确保长期稳定运行。

    总结和推荐


    QSB363系列红外光电晶体管凭借其优良的设计、卓越的性能和广泛的应用领域,成为了市场上极具竞争力的产品。其独特的功能特点和良好的可靠性使其成为自动化控制系统、遥控接收器和其他电子设备的理想选择。综合评估其各项参数和技术指标,我们强烈推荐使用QSB363系列光电晶体管。
    本技术手册详细介绍了QSB363系列红外光电晶体管的各项关键参数和技术细节,旨在帮助工程师和开发者更好地理解和应用这一高性能产品。

QSB363ZR参数

参数
最大工作供电电压 30V
波长 940nm
光源 -
颜色感应 -
最小工作供电电压 -
感应距离 -
感应方式 -
响应时间 15μs
输出类型 -
长*宽*高 2.7mm*2.2mm*3mm
通用封装 SMD,2.2X2.7MM
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSB363ZR厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QSB363ZR数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR QSB363ZR QSB363ZR数据手册

QSB363ZR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1541 ¥ 1.2917
库存: 53000
起订量: 2013 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 2583.4
