QED223

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 红外线发射二极管, 880nm波长
供应商型号: 10B-2322566-4
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 发光二极管 QED223

QED223概述

    电子元器件产品技术手册:红外发光二极管 QED223

    产品简介

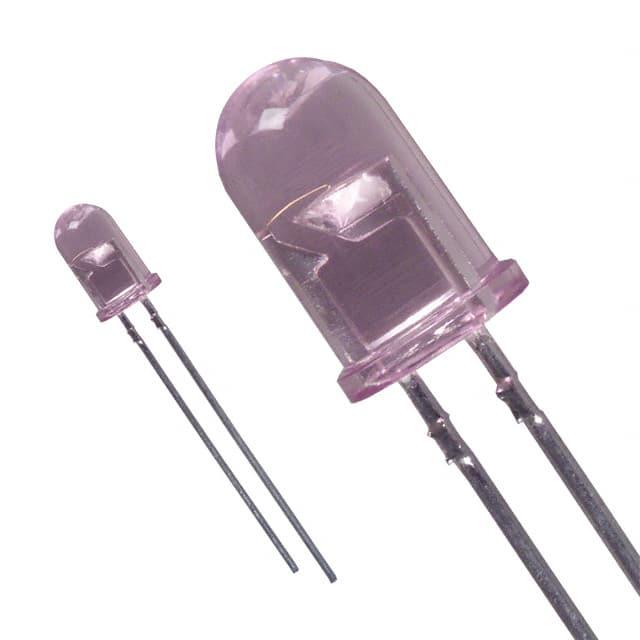

    红外发光二极管(Infrared Light Emitting Diode, IRED)QED223 是一款用于产生近红外光(880纳米波长)的半导体器件。它采用铝镓砷(AlGaAs)芯片材料,被封装在一个具有透明紫色调的塑料 T-1 3/4 外壳中。这款 IRED 适用于多种应用领域,如遥控器、工业自动化、光电传感等。

    技术参数


    | 参数名称 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 发射峰值波长 (\(\lambda{PE}\)) | \(IF\) = 20 mA | - | 890 | - | nm |
    | 温度系数 (TC\(\lambda{PE}\)) | - | - | -0.2 | - | nm/°C |
    | 半功率角 (2\(\theta{1/2}\)) | \(IF\) = 100 mA | - | 30 | - | ° |
    | 正向电压 (\(VF\)) | \(IF\) = 20 mA, \(tp\) = 20 ms | - | - | 1.7 | V |
    | 温度系数 (TC\(VF\)) | - | - | -6 | - | mV/°C |
    | 反向电流 (\(IR\)) | \(VR\) = 5 V | - | - | 10 | μA |
    | 辐射强度 (\(IE\)) | \(IF\) = 20 mA, \(tp\) = 20 ms | 25 | - | - | mW/sr |
    | 温度系数 (TC\(IE\)) | - | - | -0.3 | - | %/°C |
    | 上升时间 (\(tr\)) | \(IF\) = 100 mA | - | 900 | - | ns |
    | 下降时间 (\(tf\)) | \(IF\) = 100 mA | - | 800 | - | ns |
    | 结电容 (\(Cj\)) | \(VR\) = 0 V | - | 11 | - | pF |

    产品特点和优势


    QED223 红外发光二极管的主要特点如下:
    - 发射峰值波长为 880 纳米,采用 AlGaAs 材料。
    - 封装形式为 T-1 3/4(直径 5 毫米),具有中宽发射角度(30 度)。
    - 高输出功率,适用于各种应用场景。
    - 与 QSD123/QSD124 等光敏传感器匹配良好。
    - 高可靠性,能够在较宽的工作温度范围内稳定工作(-40°C 至 100°C)。
    这些特点使得 QED223 在工业自动化、无线通信等领域具备广泛的应用前景。

    应用案例和使用建议


    根据技术手册中的数据,QED223 的典型应用场景包括:
    - 遥控系统:利用其高输出功率和中宽发射角度特性,实现可靠的信号传输。
    - 光电传感器:与 QSD123/QSD124 等光敏传感器配合使用,可以实现精确的光电信号转换。
    - 工业自动化设备:利用其在不同温度下的稳定工作特性,适用于严苛的工作环境。
    使用建议:
    - 在设计电路时,应确保供电电压不超过 5V,并合理控制正向电流以避免过热。
    - 在安装过程中,应注意焊接温度和时间限制,以免损坏器件。

    兼容性和支持


    QED223 红外发光二极管与市场上常见的光敏传感器具有良好的兼容性,特别是在需要进行信号传输和检测的场合。制造商 ON Semiconductor 提供了详尽的技术支持和售后服务,包括产品文档、在线资源和技术咨询等,确保用户能够顺利进行产品选型和应用开发。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题:安装过程中焊接温度过高导致器件损坏
    - 解决方法:严格遵守技术手册中的焊接温度和时间限制(如 240°C,持续 5 秒)。
    - 问题:电路工作不稳定
    - 解决方法:检查电路设计是否符合技术手册中的参数要求,特别是正向电流和供电电压。
    - 问题:辐射强度下降
    - 解决方法:检查是否有外部干扰因素影响,并调整电路参数,如降低驱动电流以减缓老化过程。

    总结和推荐


    QED223 红外发光二极管是一款高性能、可靠且应用广泛的电子元器件。其高输出功率、优良的温度稳定性及广泛的适用范围使其成为众多应用场景的理想选择。结合 ON Semiconductor 提供的技术支持和完善的文档资料,我们推荐该产品用于需要高精度和稳定性的光电应用中。无论是工业自动化还是远程控制系统,QED223 都能提供卓越的表现。

QED223参数

参数
显示颜色 红色
视角 30°
透镜类型 -
Vf-正向电压 1.7V
透镜形状 圆形
波长 880nm
测试电流 -
长*宽*高 6.1mm*6.1mm*8.77mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

QED223厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QED223数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR QED223 QED223数据手册

QED223封装设计

查看详情并下载
Symbol
Footprint
3D Model
