QED123

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 红外发光二极管, 890nm波长, 16°半强
供应商型号: UA-QED123
供应商: 海外现货
标准整包数: 250

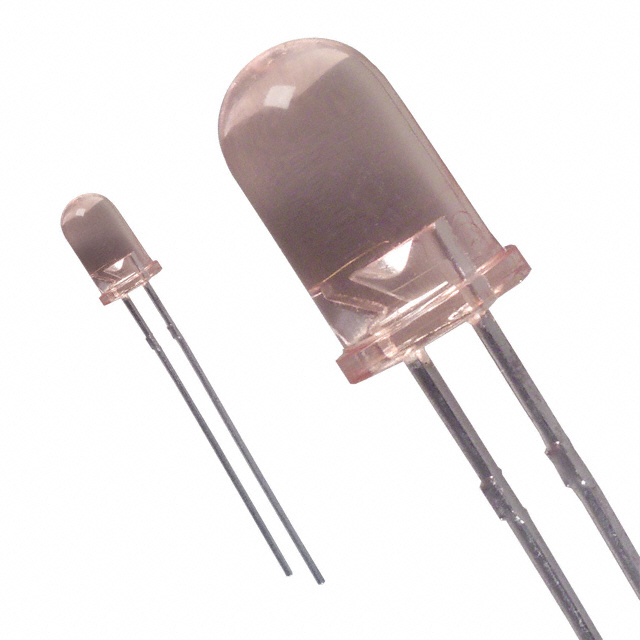

ON SEMICONDUCTOR 发光二极管 QED123

QED123概述


    产品简介


    QED121, QED122, QED123:塑料红外发光二极管
    QED121, QED122 和 QED123 是一系列封装在清晰桃红色塑料壳内的 880nm 铝镓砷(AlGaAs)LED。这些产品适用于需要高输出功率和窄发射角的应用,如工业自动化、环境监测和安全系统等。产品提供三种型号,分别具有不同的辐射强度,以适应不同的应用场景。

    技术参数


    以下是这些产品的关键技术和性能参数:
    - 峰值波长(λPE):890 nm
    - 芯片材料:AlGaAs
    - 封装类型:T-1 3/4(直径5毫米透镜)
    - 匹配光传感器:QSD122/QSD123/QSD124
    - 窄发射角:16°
    - 连续正向电流(IF):100 mA
    - 反向电压(VR):5 V
    - 最大功率耗散(PD):200 mW
    - 辐射强度(IE)
    - QED121: 16-40 mW/sr (IF = 100 mA)
    - QED122: 32-100 mW/sr (IF = 100 mA)
    - QED123: 50-70 mW/sr (IF = 100 mA)
    - 工作温度范围(TOPR):-40°C 至 +100°C
    - 存储温度范围(TSTG):-40°C 至 +100°C

    产品特点和优势


    1. 高输出功率:在不同电流条件下,能够提供稳定的高输出功率。
    2. 窄发射角:保证光束的集中度,提高精确度。
    3. 宽工作温度范围:适应广泛的环境条件,提高应用灵活性。
    4. 多种辐射强度选择:根据具体应用需求选择合适的型号。

    应用案例和使用建议


    这些红外发光二极管广泛应用于各种环境监测和安全系统中。例如,在智能家居中用于自动控制灯光开关;在工厂自动化中作为光电传感器的一部分。
    使用建议:
    - 在安装过程中,确保二极管的工作温度在规定的范围内,以避免过热损坏。
    - 使用适当的驱动电路以确保电流不超过其最大允许值。

    兼容性和支持


    这些二极管具有良好的通用性,可以轻松集成到现有的电路设计中。ON Semiconductor 提供了详尽的技术支持和售后服务,确保客户能够顺利地使用和维护这些产品。

    常见问题与解决方案


    - 问题:如何确定合适的驱动电流?
    - 解答:请参考数据手册中的辐射强度曲线图,根据实际需求选择合适的电流值。确保不要超过最大允许的正向电流。

    - 问题:如何正确焊接?
    - 解答:使用带有烙铁的焊台,保持烙铁距离外壳至少1/16英寸(1.6毫米),使用RMA助焊剂。

    总结和推荐


    总体而言,QED121, QED122 和 QED123 是性能优良的红外发光二极管。它们的高输出功率和宽工作温度范围使其成为多种应用的理想选择。如果您需要一种能够在恶劣环境下稳定工作的红外发光二极管,这些产品是非常值得考虑的选择。强烈推荐使用这些红外发光二极管,特别是对于需要高精度和可靠性的应用场合。

QED123参数

参数
视角 18°
透镜类型 扩散
Vf-正向电压 1.7V
透镜形状 圆形
波长 880nm
测试电流 -
显示颜色 红色
长*宽*高 6.1mm*6.1mm*8.77mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

QED123厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QED123数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR QED123 QED123数据手册

QED123封装设计

查看详情并下载
Symbol
Footprint
3D Model
