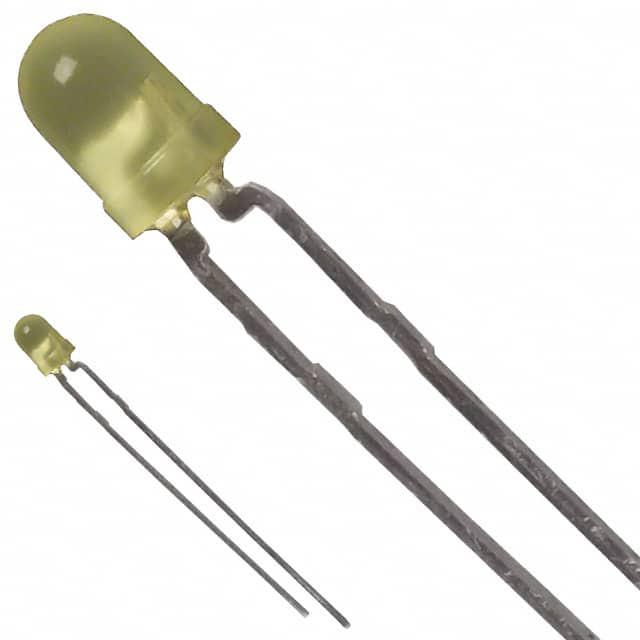

HLMP1719

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: 585nm 50° 1.9V 2mA 圆形,带圆顶 扩散 黄色 标准安装,通孔安装 6.3mm(高度)
供应商型号: HLMP1719-ND
供应商: Digi-Key
标准整包数: 5000
ON SEMICONDUCTOR 发光二极管 HLMP1719

HLMP1719概述


    产品简介


    本产品为低电流LED灯系列,包括T-100 HLMP-17XX系列和T-1 3/4 HLMP-47XX系列。这些LED灯具有扩散和染色的特点,提供适中的视场角,适合用于低电流环境。相比于标准LED灯,在非常低的电流下工作时,这些LED灯亮度更高,具有可靠的固体状态特性。

    技术参数


    以下是T-100 HLMP-17XX和T-1 3/4 HLMP-47XX系列LED灯的主要技术参数:
    - 功率耗散(最大92°C时,每1mA降额1°C):27mW(HER)、24mW(YELLOW)、27mW(GREEN)
    - 峰值正向电流(脉冲宽度≤1ms,占空比≤30%):25mA(HER、GREEN)、20mA(YELLOW)
    - 连续正向电流:7.5mA
    - 铅焊接时间(260°C时):5秒
    - 反向击穿电压:5V
    - 操作温度范围:-55°C至+100°C
    - 存储温度范围:-55°C至+100°C
    - 最小光强(IF=2mA):1.0mcd(HER、YELLOW)、1.2mcd(GREEN)
    - 典型光强(IF=2mA):2.0mcd(HER、YELLOW、GREEN)
    - 最大正向电压(IF=2mA):2.2V(HER)、2.7V(YELLOW、GREEN)
    - 典型正向电压(IF=2mA):1.8V(HER、GREEN)、1.9V(YELLOW)
    - 峰值波长(IF=2mA):635nm(HER)、585nm(YELLOW)、565nm(GREEN)
    - 半峰全宽:45nm(HER)、35nm(YELLOW)、30nm(GREEN)
    - 视场角(IF=2mA):50°(HER、YELLOW、GREEN)

    产品特点和优势


    1. 低功耗:低电流驱动仅为2mA,大大减少了能源消耗。
    2. 可靠性:固体状态设计提供了长期稳定的性能。
    3. 光强表现:即使在非常低的电流条件下,光强表现仍然优异。
    4. 适应性强:广泛的温度范围使其适用于各种恶劣环境。

    应用案例和使用建议


    - 汽车仪表盘照明:适合用于显示低电流状态下的亮度要求。
    - 智能家居照明:低功耗特性使其适用于智能照明系统,节能省电。
    - 工业设备指示灯:在低温环境下表现出色,适用于工业自动化设备的信号指示。
    使用建议:
    - 在安装过程中,确保LED灯的正确极性连接,防止损坏。
    - 使用适当的热管理措施,尤其是在高电流条件下工作时。
    - 在选择具体型号时,根据所需颜色及发光强度进行挑选。

    兼容性和支持


    本产品可以与其他常见的电子元件兼容使用,例如控制电路板上的其他LED灯。制造商提供全面的技术支持和维护服务,确保用户在使用过程中遇到任何问题都能得到及时有效的帮助。

    常见问题与解决方案


    1. 问题:LED灯不亮。
    - 解决方案:检查电源连接是否正确,确认电流是否符合要求。
    2. 问题:光强度不足。
    - 解决方案:检查LED灯的工作电压和电流是否符合推荐值,考虑更换为更高光强的型号。
    3. 问题:发热过高。
    - 解决方案:确保良好的散热设计,避免长时间过载运行。

    总结和推荐


    总体而言,T-100 HLMP-17XX和T-1 3/4 HLMP-47XX系列LED灯以其低功耗、可靠性和优异的光学性能在市场上脱颖而出。它们特别适合在低电流环境下工作的应用,且具备广泛的温度适应能力。因此,强烈推荐在需要低功耗和高可靠性的应用场合中使用此系列LED灯。

HLMP1719参数

参数
视角 50°
透镜类型 扩散
Vf-正向电压 1.9V
透镜形状 圆形,带圆顶
波长 585nm
测试电流 2mA
显示颜色 黄色
长*宽*高 6.3mm(高度)
安装方式 标准安装,通孔安装
零件状态 停产
包装方式 散装

HLMP1719厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

HLMP1719数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR HLMP1719 HLMP1719数据手册

HLMP1719封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0664 ¥ 0.5555
库存: 0
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 0
直接购买
加入购物车
