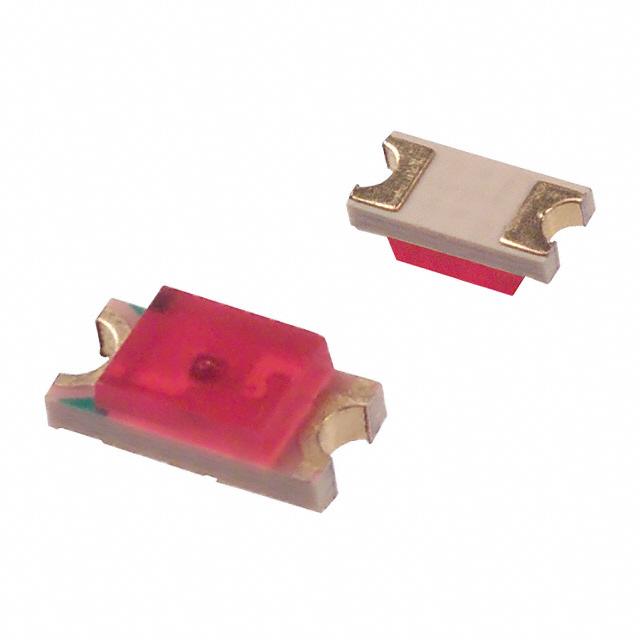

QTLP650D2TR

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: 635nm 160° 2V 20mA 带平顶,矩形 扩散 红色 1206 标准安装,贴片安装 3.2mm*1.6mm*1.3mm
供应商型号: QTLP650D2TR-ND
供应商: Digi-Key
标准整包数: 10000
ON SEMICONDUCTOR 发光二极管 QTLP650D2TR

QTLP650D2TR概述

    QTLP650C / QTLP650D表面贴装LED灯的技术手册

    产品简介


    QTLP650C和QTLP650D是Fairchild Semiconductor生产的标准亮度表面贴装LED灯。这些产品设计用于适合行业标准的安装空间,其低轮廓和宽视角使其成为背光应用和面板照明的理想选择。这些LED产品可提供多种颜色(红、黄、绿、蓝和红外),广泛应用于键盘背光、按钮背光和LCD背光等领域。

    技术参数


    物理规格:
    - 长度:3.2毫米
    - 宽度:1.6毫米
    - 高度:1.1毫米
    电气特性:
    - 连续正向电流(IF):30mA
    - 峰值正向电流(IFM):160mA(红色和蓝色为100mA)
    - 反向电压(VR):5V
    - 功率耗散(PD):72mW至135mW不等
    光学特性:
    - 正向电压(VF):2.0V至4.5V
    - 发射峰波长(λP):430nm(蓝色)至660nm(红外)
    - 主导波长(λD):465nm(蓝色)至645nm(红外)
    工作环境:
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+90°C
    包装规格:
    - 每盘2000个单元,采用8毫米带状包装,外径为178毫米

    产品特点和优势


    1. 小尺寸:紧凑的设计使得这些LED灯非常适合有限空间的应用。
    2. 宽视场角:提供140°到160°的视场角,适用于多角度观察需求。
    3. 透明或扩散光学:根据型号提供透明或扩散光学选项,以适应不同的光照要求。
    4. 防潮包装:提升产品耐用性和使用寿命。
    5. 兼容多种颜色:覆盖从可见光到红外波段的颜色选择。

    应用案例和使用建议


    应用案例:
    - 键盘背光
    - 按钮背光
    - LCD显示屏背光
    使用建议:
    1. 在实际应用中,需确保正负极正确连接以避免反向击穿。
    2. 应注意散热问题,特别是在连续工作环境下。
    3. 为了实现最佳光线效果,建议在使用前进行光线特性测试。

    兼容性和支持


    这些LED灯具有良好的电气兼容性,可以与其他标准电路板设计集成。Fairchild Semiconductor提供详细的安装指南和技术支持,包括电路设计、焊接工艺和产品寿命评估。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接时方向错误 | 确保正确识别并插入正负极 |
    | 发光强度不足 | 检查正向电流设置和电路板设计 |
    | 闪烁或不均匀发光 | 检查焊接质量和外部干扰 |

    总结和推荐


    综上所述,QTLP650C和QTLP650D系列LED灯凭借其高亮度、小体积和宽视角等优势,在背光和照明应用领域具有广泛的适用性。推荐使用在需要高效、可靠光源的应用场合,如键盘背光、LCD显示器和控制面板等。通过合理的设计和正确的操作,这些LED灯能够发挥出最大的效能和稳定性。

QTLP650D2TR参数

参数
透镜类型 扩散
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 635nm
测试电流 20mA
显示颜色 红色
视角 160°
长*宽*高 3.2mm*1.6mm*1.3mm
通用封装 1206
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 散装,卷带包装
