QED223A4R0

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: 880nm 40° 1.7V 圆形 红色 通孔安装 6.1mm*6.1mm*8.77mm
供应商型号: 3368603
供应商: 海外现货
标准整包数: 5

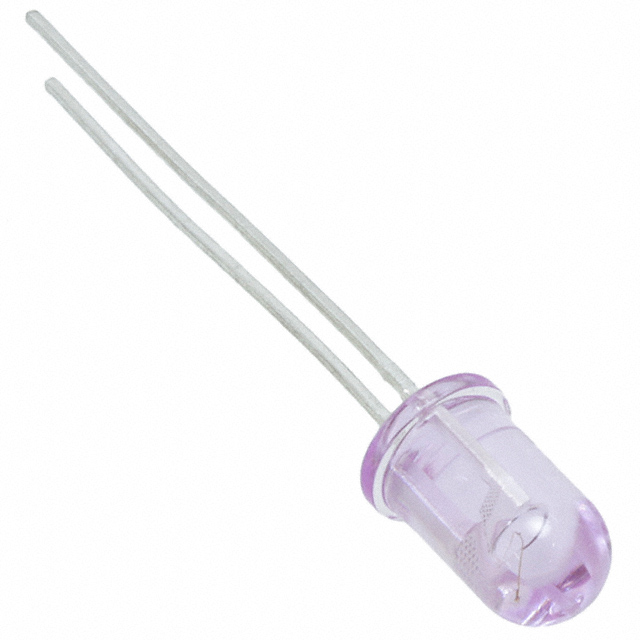

ON SEMICONDUCTOR 发光二极管 QED223A4R0

QED223A4R0概述

    # QED223 — Plastic Infrared Light Emitting Diode

    产品简介


    QED223是一款塑料红外发光二极管(LED),主要特点包括880纳米的发射波长、铝镓砷(AlGaAs)芯片材料和透镜直径为5毫米的T-1 3/4封装。该产品具有中宽光束角(30°)和高输出功率。QED223可广泛应用于各种光电传感、通信和控制设备中。

    技术参数


    封装尺寸
    - 引脚间距:0.195英寸(4.95毫米)
    - 最小宽度:0.100英寸(2.54毫米)
    - 长度:0.800英寸(20.3毫米)
    绝对最大额定值
    - 操作温度范围:-40°C至+100°C
    - 储存温度范围:-40°C至+100°C
    - 焊接温度(烙铁法):240°C,持续5秒
    - 焊接温度(流动法):260°C,持续10秒
    电气/光学特性
    - 连续正向电流(IF):100毫安
    - 反向电压(VR):5伏
    - 功率耗散(PD):200毫瓦
    - 峰值正向电流(IF(Peak)):1.5安培
    - 峰值发射波长(λPE):890纳米
    - 发射角(2Θ1/2):30°
    - 正向电压(VF):1.7伏
    - 反向电流(IR):10微安
    - 辐射强度(IE):25毫瓦/球面立体角

    产品特点和优势


    QED223红外发光二极管具有以下显著特点和优势:
    - 高输出功率:适用于需要高亮度的应用场合。
    - 中宽光束角:30°的发射角使其适合于多角度检测或发射的应用。
    - 匹配传感器:可与QSD123/QSD124系列传感器配合使用,提高系统的整体性能。
    - 耐用性强:在极端温度条件下依然能够保持稳定的工作性能。

    应用案例和使用建议


    应用案例
    QED223可以应用于光电传感系统中,例如光电编码器、光电反射传感器等。这些传感器在自动化控制、安防监控等领域有着广泛应用。此外,QED223也可以用于通信设备中的光通讯模块。
    使用建议
    1. 环境温度控制:由于该器件在高温环境下可能会影响性能,建议在使用时控制环境温度,确保不超过其绝对最大额定值。
    2. 驱动电路设计:根据QED223的技术参数,合理选择外部电阻以保证适当的电流。避免过流情况发生,以延长使用寿命。

    兼容性和支持


    QED223可以与多种光电传感器和其他相关电子产品配合使用。制造商提供了全面的技术支持和售后服务,用户可以通过官网查询详细资料或联系技术支持获取帮助。

    常见问题与解决方案


    1. 问题:LED不亮
    - 解决方案:检查电路连接是否正确,确保正负极没有反接;同时确认驱动电路是否正常工作。
    2. 问题:辐射强度不足
    - 解决方案:重新校准驱动电流和环境温度,确保满足LED的电气特性要求。

    总结和推荐


    QED223是一款高性能的红外发光二极管,具备高输出功率、中宽光束角等显著特点,在多种应用场景中表现出色。其稳定可靠的性能和广泛的兼容性使得该产品在市场上具有很强的竞争优势。因此,我们强烈推荐QED223用于各类光电传感系统的设计和开发。

QED223A4R0参数

参数
显示颜色 红色
视角 40°
透镜类型 -
Vf-正向电压 1.7V
透镜形状 圆形
波长 880nm
测试电流 -
长*宽*高 6.1mm*6.1mm*8.77mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QED223A4R0厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QED223A4R0数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR QED223A4R0 QED223A4R0数据手册

QED223A4R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
