Z0107MARL1G

产品分类: 晶闸管/可控硅
厂牌: ON SEMICONDUCTOR
产品描述: 5mA 1A 1.56V 8A 600V 5μA 1.3V TO-226,TO-92 通孔安装
供应商型号: CY-Z0107MARL1G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 晶闸管/可控硅 Z0107MARL1G

Z0107MARL1G概述

    Sensitive Gate Triacs 技术手册

    产品简介

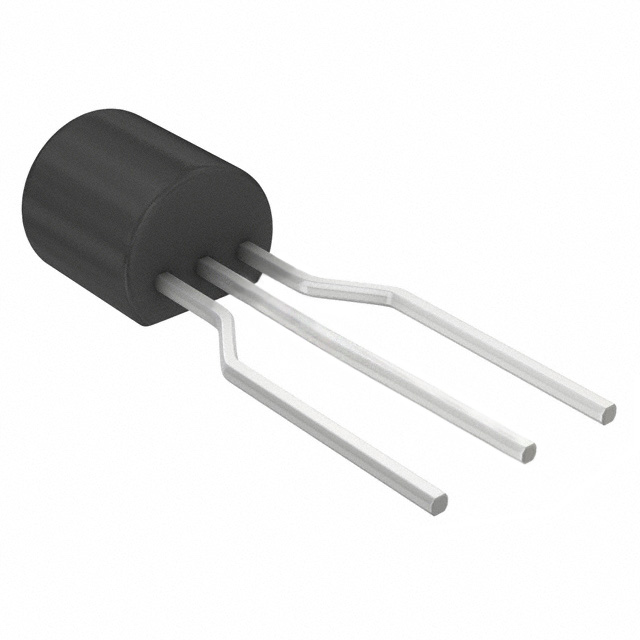

    敏感栅双向晶闸管(Sensitive Gate Triacs)是硅双向晶闸管的一种系列,设计用于固态继电器、微处理器接口、TTL逻辑以及任何其他轻工业或消费类应用。它们采用成本低廉且易于自动化插入设备的TO-92封装。

    技术参数


    以下为敏感栅双向晶闸管的主要技术规格及性能参数:
    - 峰值重复断态电压:(TJ = -40至+125°C) 600V
    - 最大连续正向电流:(TC = 50°C) 1.0A
    - 峰值非重复浪涌电流:(TC = 110°C) 8.0A
    - 电路熔断考虑:(t = 8.3 ms) I2t 0.35 A2s
    - 平均门功率:(TC = 80°C, t ≥ 8.3 ms) 1.0 W
    - 峰值门电流:(t ≤ 20 μs, TJ = +125°C) 1.0 A
    - 最大接合温度范围:TJ = -40至+125°C
    - 存储温度范围:Tstg = -40至+150°C

    产品特点和优势


    1. 一体成型注塑封装:提高了产品的一致性和可靠性。
    2. 高阻断电压:可达600V。
    3. 四种触发模式:适用于所有可能的触发源组合,特别适用于带有门驱动源的电路。
    4. 扩散和玻璃化结点:提高了参数一致性和可靠性。
    5. 优异的抗干扰能力:最小dV/dt为10 V/μs (110°C)。
    6. 高浪涌电流:1.6 A/msec (110°C)。
    7. 无铅产品:符合环保要求。

    应用案例和使用建议


    应用案例:
    - 固态继电器
    - 微处理器接口
    - TTL逻辑
    - 其他轻工业或消费类应用
    使用建议:
    - 在使用过程中,确保晶闸管的工作温度不超过推荐的极限温度。
    - 对于特定的应用,可以通过调整负载电阻和触发信号来优化性能。
    - 定期检查浪涌电流和其他关键参数,以确保长期稳定运行。

    兼容性和支持


    敏感栅双向晶闸管支持与多种设备和组件的集成,例如TTL逻辑门和微处理器接口。制造商提供了全面的技术支持和维护服务,可确保产品的最佳使用效果。

    常见问题与解决方案


    1. 问:如何避免过高的接合温度导致损坏?
    - 答:确保工作温度在推荐范围内,使用合适的散热措施,如散热片。
    2. 问:如何提高抗干扰能力?
    - 答:可以通过添加外部保护电路,如RC滤波器,来降低外界干扰的影响。
    3. 问:如何选择正确的触发模式?
    - 答:根据具体应用需求选择合适的触发模式,比如电路需要源门驱动时,可以选择适合的模式。

    总结和推荐


    敏感栅双向晶闸管具有优秀的性能和广泛的适用范围,非常适合于固态继电器、微处理器接口等领域。其优良的可靠性和一致性使其成为工业和消费类电子设备的理想选择。强烈推荐在上述应用场景中使用本产品。

Z0107MARL1G参数

参数
SCR类型 -
断态电压 600V
RMS通态电流 1A
断态最大重复峰值漏电流 5μA
最大栅极峰值反向电压 -
最大栅极触发电压 1.3V
开启状态电压 1.56V
通态非重复峰值电流 8A
最大栅极触发电流 5mA
平均通态电流 -
通用封装 TO-226,TO-92
安装方式 通孔安装
零件状态 停产
包装方式 散装,卷带包装

Z0107MARL1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

Z0107MARL1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 晶闸管/可控硅 ON SEMICONDUCTOR Z0107MARL1G Z0107MARL1G数据手册

Z0107MARL1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
