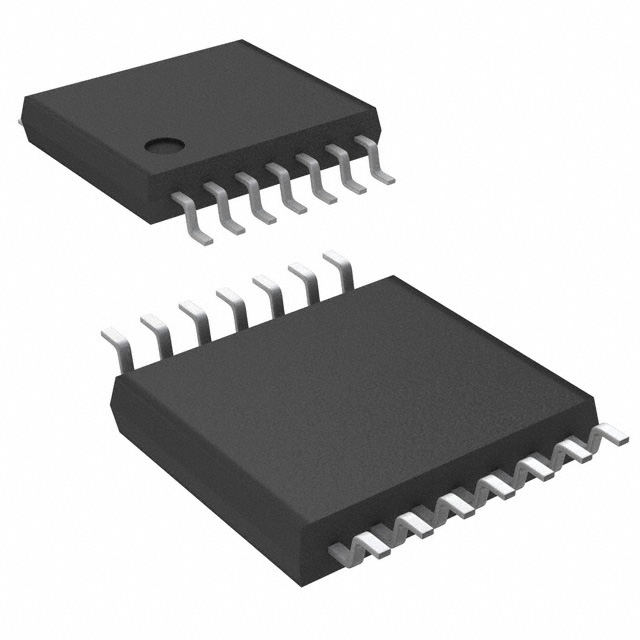

MC14584BDTR2G

产品分类: 其他逻辑器件
厂牌: ON SEMICONDUCTOR
产品描述: 3V 18V TSSOP-14 贴片安装,黏合安装
供应商型号: 2464513
供应商: 海外现货
标准整包数: 5
ON SEMICONDUCTOR 其他逻辑器件 MC14584BDTR2G

MC14584BDTR2G概述


    产品简介


    MC14584B Hex Schmitt Trigger
    MC14584B是一款由半导体组件工业公司(Semiconductor Components Industries, LLC)设计并生产的六路施密特触发器,专为需要低功耗和高抗噪声能力的应用而设计。施密特触发器广泛应用于各种电路中,尤其是在信号整形和噪音过滤方面具有出色表现。此产品以其在数字电路中改善波形质量的能力而著称。

    技术参数


    以下是MC14584B的主要技术规格:
    - 电源电压范围: 3.0 Vdc 至 18 Vdc
    - 输出驱动能力: 能够驱动两个低功率TTL负载或一个低功率肖特基TTL负载
    - 输入/输出电压范围: -0.5 Vdc 至 Vdd + 0.5 Vdc
    - 最大输入/输出电流: 每个引脚 ±10 mA
    - 总功率消耗: 每封装 ≤500 mW
    - 工作温度范围: 环境温度 -55°C 至 +125°C
    - 存储温度范围: -65°C 至 +150°C
    - 引脚温度: 铅焊 8 秒钟不超过 260°C
    - 开关特性:
    - 输出上升时间: 100 ns (5.0 Vdc)
    - 输出下降时间: 100 ns (5.0 Vdc)
    - 传播延迟时间: 125 ns (5.0 Vdc)

    产品特点和优势


    - 增强抗噪声能力: 可以替代MC14069UB用于提高信号的抗干扰性。
    - 高工作电压范围: 可在3.0至18.0 Vdc的供电电压范围内正常工作。
    - 双二极管保护: 在所有输入端提供双重二极管保护,增强稳定性。
    - 高兼容性: 适用于多种应用场合,如汽车应用,并且符合AEC-Q100标准。
    - 环保材料: 无铅且符合RoHS标准,适合绿色生产。
    - 快速响应: 具有出色的切换特性,响应时间快,适于高速数据处理。

    应用案例和使用建议


    MC14584B广泛应用于各种逻辑门电路,特别是需要对输入信号进行整形或抗噪处理的应用场景。例如,在传感器信号处理电路中,它可以用于将模拟信号转换成稳定的数字信号。根据典型应用案例,我们建议:
    - 抗噪应用: 在存在较大噪声的环境中使用,特别是在工业自动化控制和医疗设备等领域。
    - 信号处理: 在需要滤除高频噪声的数字信号处理电路中使用。
    - 兼容性测试: 确保所连接的其他电子元器件也具有足够的耐压能力,避免因过电压造成损坏。

    兼容性和支持


    - 兼容性: 该器件可与大多数低功率TTL和肖特基TTL负载兼容,能够驱动多种类型的负载。
    - 制造商支持: onsemi公司提供详尽的技术文档和支持服务,包括应用指南和技术问答,确保客户在使用过程中获得全面的技术支持。
    - 特殊用途: 此款器件适合用于消费电子、汽车电子、医疗设备等多个领域,特别适用于需要高可靠性和低功耗的应用场景。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题: 设备运行时出现异常信号。
    - 解决方案: 检查输入信号是否超出规定范围,重新调整供电电压。
    - 问题: 电路中存在高频噪声。
    - 解决方案: 添加适当的滤波电路,或者重新设计输入级以减少噪声干扰。
    - 问题: 器件过热。
    - 解决方案: 确保良好的散热设计,选择合适的散热片或散热风扇。

    总结和推荐


    MC14584B凭借其高可靠性、低功耗和出色的抗噪声性能,成为众多应用中的理想选择。它不仅在逻辑门电路中有广泛应用,而且在需要对输入信号进行高效整形和抗噪处理的场合表现优异。对于追求高性能和稳定性的工程师来说,这无疑是一个值得推荐的产品。如果您的项目需要一个稳定可靠的施密特触发器,MC14584B将是一个绝佳的选择。

MC14584BDTR2G参数

参数
最小工作供电电压 3V
最大工作供电电压 18V
5.1mm(Max)
4.5mm(Max)
1.2mm(Max)
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

MC14584BDTR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

MC14584BDTR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他逻辑器件 ON SEMICONDUCTOR MC14584BDTR2G MC14584BDTR2G数据手册

MC14584BDTR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.9646
10+ ¥ 2.2459
100+ ¥ 2.0123
500+ ¥ 1.9764
2500+ ¥ 1.9404
7500+ ¥ 1.9404
20000+ ¥ 1.9404
37500+ ¥ 1.9404
库存: 2364
起订量: 25 增量: 0
交货地:
最小起订量为:10
合计: ¥ 22.45
