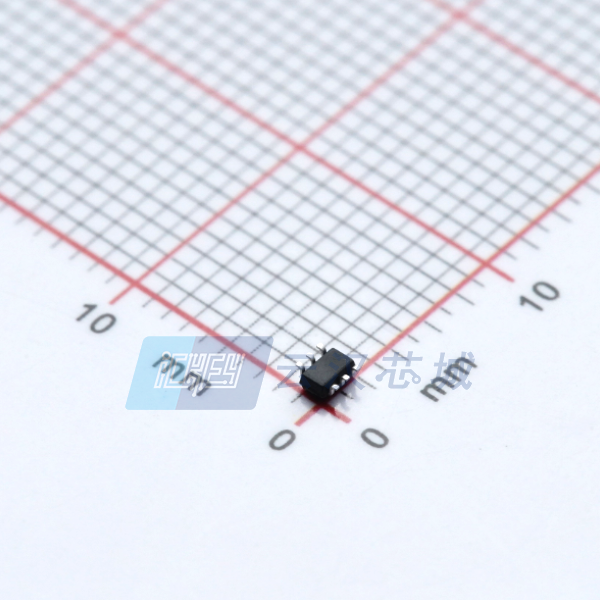

NL27WZ14DFT2G

产品分类: 其他逻辑器件
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 反相器, 双路, SC-88封装, 表面贴装
供应商型号: 11MZ-NL27WZ14DFT2G
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 其他逻辑器件 NL27WZ14DFT2G

NL27WZ14DFT2G概述


    产品简介


    产品类型
    NL27WZ14 是一款高性能的双路反相器,具有施密特触发输入功能,适用于从 1.65 V 到 5.5 V 的供电电压范围。
    主要功能
    - 高可靠性:设计用于 1.65 V 至 5.5 V 的 VCC 操作范围。
    - 快速响应:在 VCC = 5 V 条件下,典型传输延迟时间为 3.2 ns。
    - 耐过压输入/输出:可承受高达 5.5 V 的直流输入电压和输出电压。
    - 电源断电保护:支持部分电源关闭保护(IOFF)。
    - 强大电流驱动能力:在 4.5 V 时可吸入 32 mA 电流。
    应用领域
    NL27WZ14 广泛应用于各种数字逻辑电路设计,尤其适合需要高稳定性和快速响应的应用场景。典型应用包括但不限于:
    - 通信系统:如交换机、路由器等。
    - 工业自动化:用于传感器信号处理。
    - 汽车电子:适用于温度范围宽广且需要高可靠性的场合。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCC | 1.65 5.5 | V |
    | 输入阈值电压 (VT+) | 1.65 | 1.4 | 3.6 | V |
    | 输入阈值电压 (VT-) | 1.65 | 0.2 | 1.9 | V |
    | 输出高电平电压 (VOH) | 1.65 | VCC - 0.1 | VCC - 0.1 | V |
    | 输出低电平电压 (VOL) | 1.65 | 0.1 | 0.55 | V |
    | 传播延迟 (tPD) 3.2 | 5.5 | ns |
    | 电流限制 | ±50 mA |

    产品特点和优势


    NL27WZ14 具有多项显著的技术特点,使其在市场上具备较强的竞争优势:
    1. 耐压输入输出:确保在高压环境中仍能正常运行。
    2. 快速响应时间:在多种电压条件下都保持优异的响应速度。
    3. 高电流驱动能力:能够为负载提供较大的电流。
    4. 低功耗设计:即使在部分电源关闭模式下也能保持较低的功耗。
    5. 封装多样性:提供 SC-88、SC-74 和 UDFN6 等多种封装形式,适应不同应用场景需求。

    应用案例和使用建议


    应用案例
    NL27WZ14 可用于设计复杂的数字逻辑电路,例如在一个多路复用器中实现信号切换。在某些工业自动化控制系统中,NL27WZ14 被用来增强信号的稳定性,通过施密特触发器实现噪声抑制。
    使用建议
    - 在使用过程中需注意输入和输出信号电平的匹配,避免超过额定范围。
    - 为了充分发挥其高效能特性,在设计电路时应合理规划 PCB 布局,尽量减少信号线的寄生电容,从而提高电路的稳定性和响应速度。
    - 当在高温环境下使用时,要注意散热问题,以防止过热影响器件寿命。

    兼容性和支持


    NL27WZ14 支持标准逻辑电平,易于与其他逻辑器件集成。此外,供应商 ON Semiconductor 提供全面的技术支持和售后服务,帮助客户解决使用过程中的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 器件在特定温度下性能下降 | 请检查散热措施是否充分,适当降低工作温度 |
    | 器件无法正常启动 | 检查供电电压是否在规定范围内 |
    | 信号失真 | 优化 PCB 布局,减少走线电感和电容 |

    总结和推荐


    评估
    NL27WZ14 是一款多功能、高性能的双路反相器,具有高耐压、低功耗及高速响应的特点。在多个行业领域都有广泛的应用前景。
    推荐
    鉴于其优越的技术特性和广泛的应用范围,我们强烈推荐使用 NL27WZ14 作为关键组件。它不仅能满足大多数数字逻辑设计的需求,还具备良好的稳定性和可靠性。对于需要高精度和高性能的应用场合,NL27WZ14 将是一个理想的选择。

NL27WZ14DFT2G参数

参数
最大工作供电电压 5.5V
最小工作供电电压 1.65V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 3000,DIP-4,SC-70-6,SOT-23,SOT-363,SOT-363-6
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装
