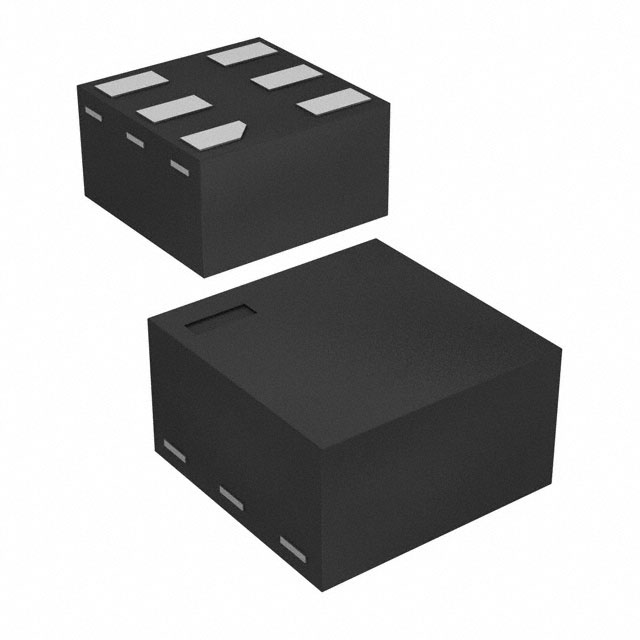

NC7SZ04FHX-L22175

产品分类: 其他逻辑器件
厂牌: ON SEMICONDUCTOR
产品描述: 1.65V 5.5V 贴片安装,黏合安装
供应商型号: AV-E-NC7SZ04FHX-L22175
供应商: Avnet
标准整包数: 5000
ON SEMICONDUCTOR 其他逻辑器件 NC7SZ04FHX-L22175

NC7SZ04FHX-L22175概述

    TinyLogic UHS Inverter (NC7SZ04) 技术手册解析

    产品简介


    NC7SZ04 是安森美(onsemi)Ultra-High Speed (UHS) 系列TinyLogic中的一款单路反相器。该器件采用先进的CMOS技术制造,能够在广泛的电源电压范围内保持低静态功耗的同时提供超高速度和高输出驱动能力。它广泛应用于需要高性能逻辑操作的电路中,例如计算、通信、消费电子等领域。

    技术参数


    - 电源电压范围:1.65V 至 5.5V
    - 输入电压容差:最高达5.5V,与VCC无关
    - 输出电平:
    - 高电平(VOH):1.65V至5.5V范围内,具体值依据不同条件而变化
    - 低电平(VOL):最低0.00V至0.10V,具体值依据不同条件而变化
    - 输入泄漏电流(IIN):在1.65V至5.5V范围内,最大±10μA
    - 输出电流(IOUT):最大±50mA
    - 热阻:依据封装类型不同,范围在154°C/W至377°C/W之间
    - 电源关断泄漏电流(IOFF):0至10μA
    - 传播延迟(tPD):在5V VCC时,典型值为2.4ns(到50pF负载)
    - 高输出驱动:±24mA(在3V VCC时)

    产品特点和优势


    - 超高速度:典型传播延迟仅为2.4ns(在5V VCC下),这使得NC7SZ04在高频应用中表现出色。
    - 宽电源电压范围:从1.65V到5.5V,支持多种电源电压环境。
    - 过压保护输入:允许在输入端处理高达5.5V的电压,即使电源电压低于5.5V。
    - 低静态功耗:通过先进CMOS技术实现,在不同电源电压下保持低功耗。
    - 小型封装:提供多种小型化封装选项,如SC-88A、SC-74A和SOT23-5等,便于集成和设计。

    应用案例和使用建议


    - 应用场景:NC7SZ04常用于需要高速信号处理的应用中,如数据缓冲、总线转换等。例如,它可以作为数字电路中的信号缓冲器或状态转换器。
    - 使用建议:在使用过程中,确保所有未使用的输入引脚被拉高或拉低,以避免浮空状态导致的不确定行为。此外,适当增加输入上升和下降时间(tr, tf),以优化信号质量。

    兼容性和支持


    - 兼容性:该器件支持广泛的工作电压范围,可与多种电源配置兼容。另外,由于其低电压容差特性,也可以轻松实现5V至3V之间的电平转换。
    - 厂商支持:安森美提供了详细的文档和技术支持,用户可以通过访问官网获取更多详细信息。

    常见问题与解决方案


    - 问题1:在电源电压低时,输出信号不稳定。
    - 解决方案:检查并确保电源电压在器件支持的范围内,同时检查是否有其他因素干扰输出。

    - 问题2:输入信号幅度超出预期。
    - 解决方案:确认输入信号符合器件输入电压范围的要求,并调整信号源或增加输入衰减器。

    总结和推荐


    总体评价:NC7SZ04凭借其超高的速度、宽泛的电源电压范围和良好的兼容性,在需要高性能逻辑操作的场合表现出色。特别是在需要紧凑封装的应用中,该器件是一个理想的选择。
    推荐使用:鉴于其卓越的性能和广泛的应用范围,强烈推荐在需要高速信号处理的应用中使用NC7SZ04。无论是数字电路设计还是系统集成,NC7SZ04都能提供可靠的支持。

NC7SZ04FHX-L22175参数

参数
最大工作供电电压 5.5V
最小工作供电电压 1.65V
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
