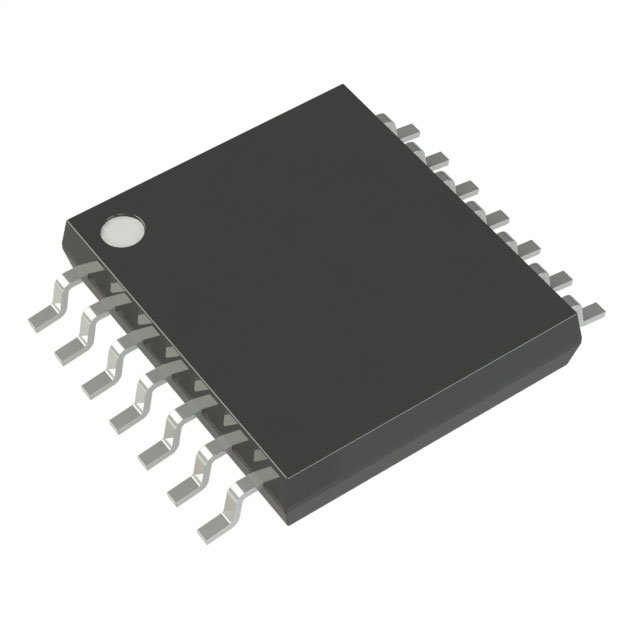

NLV74HCT04ADTR2G

产品分类: 其他逻辑器件
厂牌: ON SEMICONDUCTOR
产品描述: 4.5V 5.5V TSSOP-14 贴片安装,黏合安装
供应商型号: FL-NLV74HCT04ADTR2G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 其他逻辑器件 NLV74HCT04ADTR2G

NLV74HCT04ADTR2G概述


    产品简介


    MC74HCT04A Hex Inverter 是一款高可靠性硅栅CMOS器件,适用于各种高可靠性应用场景。该芯片具有六路反相器结构,能够实现电压转换,从而用于连接TTL或NMOS输出端口到高速CMOS输入端口。这一特性使得该产品在工业自动化、通信系统和消费电子产品等领域有着广泛的应用。

    技术参数


    - 供电电压范围: 4.5V至5.5V
    - 输入电压范围: 0V至VCC V
    - 输出电压: 高电平:4.4V(VCC = 5.5V时),低电平:0.1V(VCC = 5.5V时)
    - 输出电流: 每个引脚最高可驱动10个LSTTL负载
    - 输入电流: 每个引脚的最大输入电流为±20mA
    - 传播延迟时间: 最大传播延迟时间为26ns
    - 温度范围: 存储温度范围:-65°C至+150°C;工作温度范围:-55°C至+125°C
    - 包装形式: SOIC-14、TSSOP-14
    - 引脚配置: 参见逻辑图和引脚分配图

    产品特点和优势


    1. 兼容性强: 支持TTL/NMOS输入,可以直接接口到CMOS、NMOS和TTL电路,适用范围广泛。
    2. 高性能: 输出驱动能力高达10个LSTTL负载,确保了系统的稳定性和可靠性。
    3. 低功耗: 最大输入泄露电流仅为±0.1μA,大大减少了功耗。
    4. 符合标准: 符合JEDEC标准No. 7A要求,同时符合AEC-Q100汽车认证标准。
    5. 环保设计: 无铅、无卤素和无BFR设计,符合RoHS标准。

    应用案例和使用建议


    - 应用案例: 在一个典型的设计中,MC74HCT04A被用作一个反相器,将一个TTL输出信号转换为适合CMOS电路输入的信号。这个过程通过减少噪声和提高信号完整性来增强系统性能。

    - 使用建议:
    - 在设计电路时,确保所有未使用的输入端都被适当地拉高或拉低,以避免浮空输入。
    - 确保电路的供电电压在4.5V到5.5V范围内,以维持最佳性能。
    - 考虑到该芯片的温度范围较宽,可以在高温环境下正常工作。

    兼容性和支持


    - 兼容性: 该产品与其他标准的TTL、NMOS和CMOS器件兼容。
    - 技术支持: ON Semiconductor提供了详尽的技术文档和在线技术支持,包括详细的用户手册、技术数据表和应用指南。

    常见问题与解决方案


    - 问题1: 设备无法正常启动。
    - 解决方案: 检查供电电压是否在4.5V至5.5V之间,确认所有输入端都没有浮空。
    - 问题2: 输出信号异常。
    - 解决方案: 确认输出负载没有超过每个引脚10个LSTTL负载的限制,检查电路是否有短路或断路情况。
    - 问题3: 温度过高。
    - 解决方案: 采用适当的散热措施,确保工作环境温度在规定范围内。

    总结和推荐


    MC74HCT04A是一款高度可靠的六通道反相器,具备出色的性能和广泛的应用范围。它的低功耗、高稳定性、宽泛的工作温度范围和环保设计使其成为工业和消费电子领域的重要选择。强烈推荐在需要高性能、高可靠性的TTL/NMOS到CMOS接口转换场合使用该产品。通过遵循推荐的使用建议和兼容性规范,可以最大化其性能和使用寿命。

NLV74HCT04ADTR2G参数

参数
最大工作供电电压 5.5V
最小工作供电电压 4.5V
5.1mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NLV74HCT04ADTR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NLV74HCT04ADTR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他逻辑器件 ON SEMICONDUCTOR NLV74HCT04ADTR2G NLV74HCT04ADTR2G数据手册

NLV74HCT04ADTR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
