NBXSBA020LN1TAG

产品分类: 有源晶振
厂牌: ON SEMICONDUCTOR
产品描述: ±50ppm 280MHz CLCC-6 贴片安装 7mm*5mm*1.8mm
供应商型号: CY-NBXSBA020LN1TAG
供应商:
标准整包数: 1

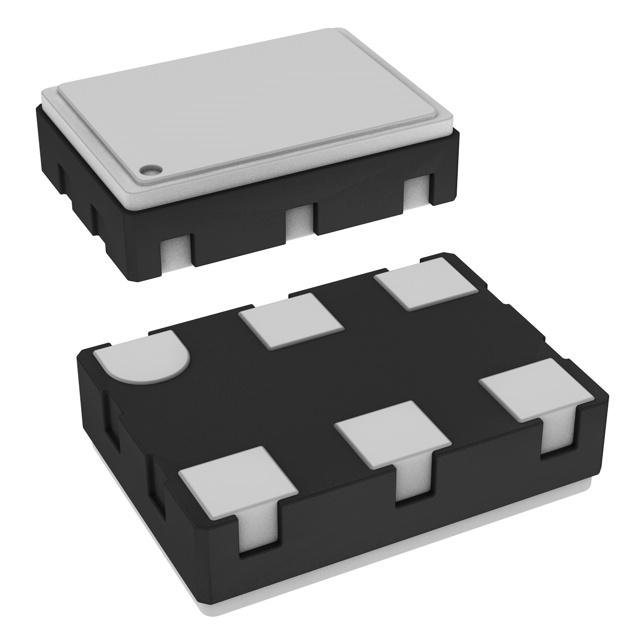

ON SEMICONDUCTOR 有源晶振 NBXSBA020LN1TAG

NBXSBA020LN1TAG概述

    高品质电子元器件产品综述:3.3 V, 280 MHz LVPECL Clock Oscillator

    产品简介


    3.3 V, 280 MHz LVPECL Clock Oscillator 是一款专为高频率信号生成设计的单频晶体振荡器(XO)。这类器件主要用于3.3伏特低压正发射极耦合逻辑(LVPECL)时钟生成应用。作为ON Semiconductor的PureEdge™时钟家族的一部分,该器件提供精准和高性能的时钟解决方案,适用于服务器等领域。

    技术参数


    - 输出频率: 280 MHz
    - 输出电压幅度: 700 mV
    - 电源电流: 75-100 mA
    - 工作温度范围: -40°C 至 +85°C
    - 储存温度范围: -55°C 至 +120°C
    - 相位噪声性能: 100 Hz 载波时为 -102 dBc/Hz;280 MHz时钟频率下不同载波频率的噪声值见AC特性表
    - 峰峰值相位抖动: 12 kHz 至 20 MHz 时为0.4 ps
    - 供电电压范围: 3.3 V ± 10%
    - 内部默认电阻: 170 kΩ
    - ESD保护: 人体模型 2 kV;机械模型 200 V
    - 最大额定值: 正电源电压4.6 V;LVPECL 输出电流 50 mA(连续)
    - 封装尺寸: 5 mm x 7 mm SMD (CLCC)

    产品特点和优势


    1. 超低相位噪声和抖动:该器件拥有卓越的超低相位噪声性能,其输出时钟抖动仅为0.4 ps(12 kHz至20 MHz),非常适合需要高精度时钟的应用场景。
    2. 高Q值基本模式晶振和PLL倍频器: 使用高Q值的基本模式晶体和锁相环(PLL)倍频器,保证了超低的相位噪声和高稳定性。
    3. 鲁棒的设计和制造: 具备ROHS认证和赫密特密封陶瓷SMD封装,确保长期可靠的性能。
    4. 兼容性强: 适用于多种应用场景,特别是服务器领域,符合工业标准要求。

    应用案例和使用建议


    该时钟振荡器广泛应用于服务器领域。例如,在高端数据中心,这款器件可以为高性能计算系统提供稳定且精确的时钟信号。为了实现最佳效果,建议采用适当的负载阻抗和终端电阻(通常为50 Ω)来匹配输出,以减少反射和提高信号完整性。

    兼容性和支持


    该产品采用CLCC-6包装,适合于表面贴装技术(SMT)。ON Semiconductor提供了详细的技术文档和支持服务,包括焊接和安装指南,确保客户能够轻松地将该产品集成到现有的电路板设计中。

    常见问题与解决方案


    1. Q: 如何判断设备已经达到了热平衡状态?
    - A: 设备需要在装配有持续横向气流(大于500 Ifpm)的测试夹具或PCB上才能达到热平衡状态。确保这些条件满足后,设备将可靠地执行。

    2. Q: 如何处理电源电压超出规格的问题?
    - A: 确保电源电压保持在3.3 V ±10%范围内,以避免设备因过压而受损。如果意外超压,应立即断电检查电源稳定性。

    总结和推荐


    总体而言,3.3 V, 280 MHz LVPECL Clock Oscillator(型号NBXSBB020/NBXSBA020)是一款集超低相位噪声、高精度、可靠性和宽工作温度范围于一体的优秀时钟发生器。对于需要高稳定性时钟信号的数据中心和通信设备来说,它是理想的选择。推荐在服务器和高性能计算系统中使用,以确保系统性能和可靠性。

NBXSBA020LN1TAG参数

参数
频率稳定性 ±50ppm
频率容差 -
频率 280MHz
长*宽*高 7mm*5mm*1.8mm
通用封装 CLCC-6
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

NBXSBA020LN1TAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NBXSBA020LN1TAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 有源晶振 ON SEMICONDUCTOR NBXSBA020LN1TAG NBXSBA020LN1TAG数据手册

NBXSBA020LN1TAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7925 ¥ 46.9244
25+ $ 5.5532 ¥ 46.1154
50+ $ 5.3138 ¥ 45.3063
100+ $ 5.2181 ¥ 44.9018
300+ $ 5.1702 ¥ 44.4973
500+ $ 5.1223 ¥ 44.0928
1000+ $ 4.9787 ¥ 42.0702
5000+ $ 4.9787 ¥ 42.0702
库存: 10606
起订量: 22 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46.92
直接购买
加入购物车
