QSD124

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光电晶体管, 检测红外, ±12 °半感光角度, 通孔安装
供应商型号: 2453253
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 光电传感器 QSD124

QSD124概述


    产品简介

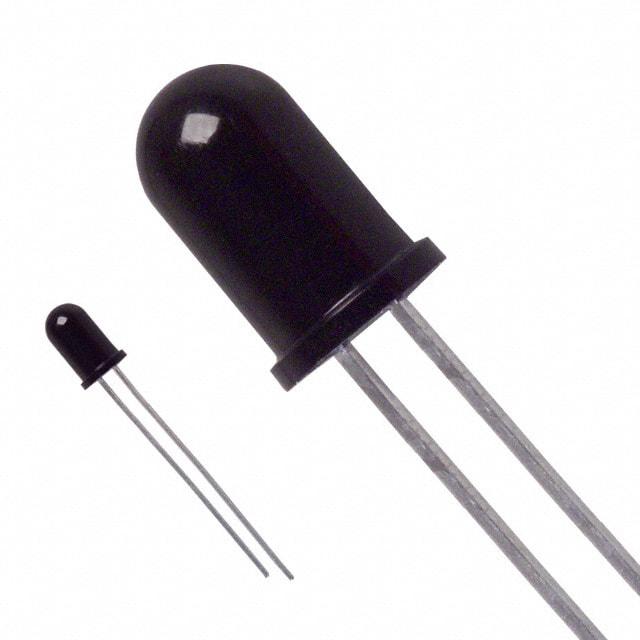

    QSD123 和 QSD124 是由安森美(ON Semiconductor)生产的硅红外光敏晶体管,封装在透明的黑色 T-1 3/4 塑料外壳内。这些光敏晶体管广泛应用于各种需要红外检测的应用领域,如光电编码器、自动门控制系统、遥控接收器等。

    技术参数


    以下是 QSD123 和 QSD124 的关键技术参数:
    - 峰值灵敏度波长: 880 nm
    - 接收角度: 12°
    - 暗电流: ≤ 100 nA
    - 集电极-发射极反向击穿电压: 5 V
    - 饱和电压: ≤ 0.4 V
    - 上升时间: ≤ 7 μs
    - 下降时间: ≤ 7 μs
    - 最高工作温度: 100°C
    - 最大功率耗散: 100 mW(超过 25°C 后每增加 1°C 线性降额 1.33 mW)

    产品特点和优势


    QSD123 和 QSD124 具有高灵敏度和窄接收角度的特点,能够在复杂环境下准确检测红外信号。此外,它们还具备日光滤波功能,能够有效减少环境光线对测量的影响。这款产品采用无铅设计,符合环保要求,适合多种电子设备集成。

    应用案例和使用建议


    应用案例
    QSD123 和 QSD124 可以用于智能家居设备中的人体感应开关、自动门系统、红外遥控接收器等应用。例如,在智能家居系统中,可以通过红外光敏晶体管检测人体存在与否,从而实现自动开关灯等功能。
    使用建议
    - 在使用过程中,应避免长时间暴露于高温环境中,特别是在超过 25°C 后,要注意线性降额功率。
    - 为了保证最佳性能,建议在清洁时使用甲醇或异丙醇作为清洁剂。
    - 安装时应确保焊接铁头距离外壳至少 1.6mm,防止损坏设备。

    兼容性和支持


    QSD123 和 QSD124 支持通过标准焊接工艺安装,与大多数常用设备兼容。安森美提供了详细的技术文档和支持服务,用户可以通过其官方网站获取相关资源和技术支持。

    常见问题与解决方案


    1. 问题: 设备无法正常工作。
    - 解决方案: 检查连接线路是否正确,确保电源电压在规定范围内。
    2. 问题: 输出信号不稳定。
    - 解决方案: 确认光照强度和角度是否符合规范要求,适当调整设备位置或增强光源强度。
    3. 问题: 暗电流过大。
    - 解决方案: 检查是否受到环境光线干扰,增加遮光措施或改变安装位置。

    总结和推荐


    QSD123 和 QSD124 是一款高性能的红外光敏晶体管,适用于多种红外检测应用。其高灵敏度和良好的抗环境光干扰能力使其在复杂应用环境中表现出色。对于需要高精度红外检测的应用场合,我们强烈推荐使用此产品。如果您有任何疑问或需要进一步的支持,请联系安森美的技术支持团队。

QSD124参数

参数
输出类型 -
波长 880nm
颜色感应 -
感应距离 -
最大工作供电电压 -
响应时间 10μs
感应方式 -
光源 -
最小工作供电电压 -
长*宽*高 6.1mm*6.1mm*8.77mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

QSD124厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QSD124数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR QSD124 QSD124数据手册

QSD124封装设计

查看详情并下载
Symbol
Footprint
3D Model
