QEB363GR

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 红外线发射二极管, 940nm波长, 24°半强
供应商型号: S-QEB363GR
供应商: Future
标准整包数: 1000
ON SEMICONDUCTOR 发光二极管 QEB363GR

QEB363GR概述

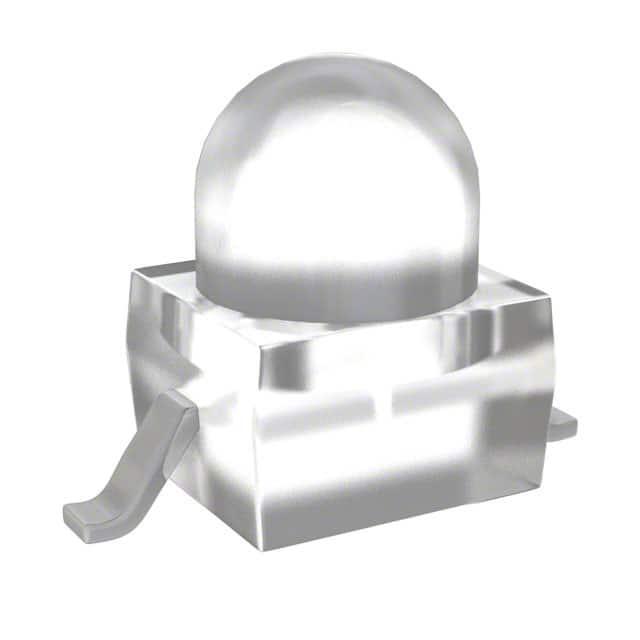

    QEB363 Subminiature Plastic Infrared Emitting Diode

    产品简介


    QEB363 是一款微型塑料红外发光二极管(Infrared Emitting Diode, IRED),广泛应用于各种光电检测、通信及遥控设备中。它的尺寸紧凑,仅为T-3/4(2mm)表面贴装封装,适合集成到空间受限的设计中。此外,它提供焊接选择,支持带状卷装,并有多种引脚配置,方便自动化生产。

    技术参数


    - 电气特性:
    - 工作温度范围:-40°C 至 +100°C
    - 储存温度范围:-40°C 至 +100°C
    - 连续正向电流(IF):50 mA
    - 反向电压(VR):5 V
    - 功率耗散(PD):100 mW
    - 光学特性:
    - 峰值发射波长(λP):940 nm
    - 发射角度(Θ):±12°
    - 正向电压(VF):1.6 V
    - 反向电流(IR):100 μA
    - 辐射强度(Ie):8 mW/sr
    - 典型性能曲线:
    - 峰值发射波长随环境温度变化
    - 相对辐射通量随环境温度变化
    - 正向电流与正向电压关系

    产品特点和优势


    QEB363 的主要特点是其高辐射强度和窄发射角度,使其适用于需要高精度光束控制的应用。其表面贴装设计和多种引脚配置(Gullwing、Yoke 和 Z-Bend)使得它能够适应不同的制造工艺需求,从而提高了生产效率和灵活性。清晰的水透镜有助于提高光线传输的效率,而匹配的光电传感器 QSB363 则确保了良好的信号响应一致性。

    应用案例和使用建议


    QEB363 在多个领域都有广泛应用,如光电开关、接近传感器、无线通信设备等。例如,在光电开关应用中,QEB363 的高辐射强度和窄发射角度可显著提高检测的准确性和灵敏度。在设计中,为了获得最佳性能,建议将 LED 尽可能靠近接收端,并通过适当调节光路来减少外部光源的干扰。此外,确保散热设计合理以避免过热,是保证其长期稳定运行的关键。

    兼容性和支持


    QEB363 与自动贴装设备兼容,可以在各种焊接过程中使用,包括蒸汽相回流焊。ON Semiconductor 提供详细的技术支持文档和客户服务中心,以帮助用户解决在应用中遇到的问题。

    常见问题与解决方案


    - 问题:LED 反向电压过高,导致损坏。
    - 解决方案:确保电路设计中正确使用反向电压保护二极管。
    - 问题:辐射强度低于预期。
    - 解决方案:检查电路连接是否正确,重新调整光路设置。
    - 问题:焊接温度超过规格。
    - 解决方案:遵循正确的焊接工艺,如使用烙铁时远离外壳至少 1.6mm。

    总结和推荐


    QEB363 微型塑料红外发光二极管是一款高性能的产品,具有紧凑的尺寸、高辐射强度和窄发射角度,非常适合应用于需要高精度光束控制的场景。通过其灵活的引脚配置和广泛的兼容性,用户可以轻松集成到现有系统中。强烈推荐用于需要高精度光电信号处理的场合。

QEB363GR参数

参数
透镜形状 圆形
波长 940nm
测试电流 -
显示颜色 红色
视角 24°
透镜类型 透明
Vf-正向电压 1.6V
长*宽*高 2.7mm*2.2mm*3mm
通用封装 插件
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QEB363GR厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QEB363GR数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR QEB363GR QEB363GR数据手册

QEB363GR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1026 ¥ 0.8977
3000+ $ 0.0999 ¥ 0.8665
5000+ $ 0.0986 ¥ 0.8483
20000+ $ 0.0928 ¥ 0.8059
30000+ $ 0.0908 ¥ 0.7668
库存: 4000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 897.7
