QSD123A4R0

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 880nm 通孔安装,黏合安装 8.77mm(高度)
供应商型号: 512-QSD123A4R0
供应商: Mouser
标准整包数: 1

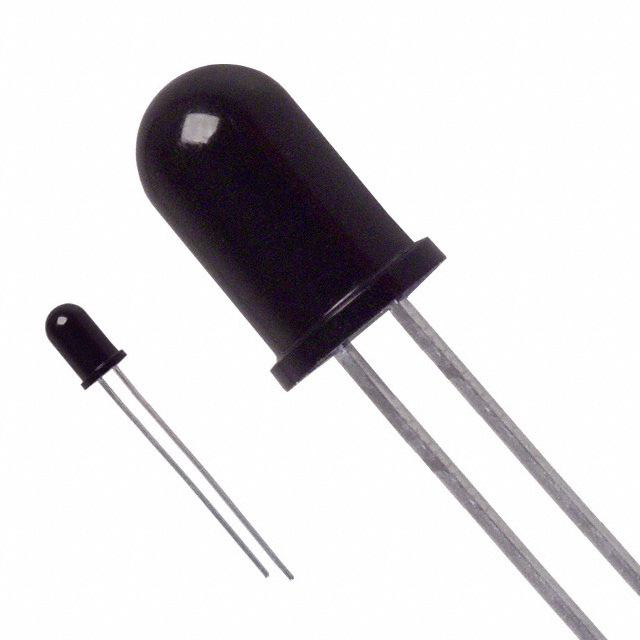

ON SEMICONDUCTOR 光电传感器 QSD123A4R0

QSD123A4R0概述

    QSD123/QSD124 塑料硅红外光敏晶体管技术手册

    1. 产品简介


    QSD123 和 QSD124 是由 onsemi 生产的塑料硅红外光敏晶体管。它们属于 NPN 类型的硅光敏晶体管,具有高灵敏度和窄接收角度(±12°)。这款光敏晶体管采用黑色环氧树脂封装(T-1 3/4),内置日光滤波器,确保其在复杂光照条件下的稳定工作。QSD123 和 QSD124 主要应用于光电传感器、遥控接收器、工业自动化等领域。

    2. 技术参数


    - 工作温度范围: TOPR = -40°C 至 +100°C,TSTG = -40°C 至 +100°C
    - 峰值敏感波长: λPS = 880nm
    - 接收角度: Θ = ±12°
    - 饱和电压: VCE(SAT) = 0.4V (IC = 0.5mA)
    - 光敏电流: IC(ON) = 4mA (QSD123), 6mA (QSD124) (Ee = 0.5mW/cm², VCE = 5V)
    - 电气特性:
    - Collector-Emitter Voltage (VCE) = 30V
    - Emitter-Collector Voltage (VEC) = 5V
    - Power Dissipation (PD) = 100mW
    - 其他参数:
    - Collector-Emitter 暗电流 (ICEO) = 100nA (VCE = 10V, Ee = 0)
    - Collector-Emitter 击穿电压 (BVCEO) = 30V (IC = 1mA)
    - Emitter-Collector 击穿电压 (BVECO) = 5V (IE = 100µA)

    3. 产品特点和优势


    QSD123 和 QSD124 的主要特点是其高灵敏度和窄接收角度,这使其在复杂光照环境下能够保持稳定的性能。此外,内置的日光滤波器进一步增强了其在不同光照条件下的适应能力。这些特性使得 QSD123 和 QSD124 在光电传感器和工业自动化领域具有很强的应用价值和市场竞争力。

    4. 应用案例和使用建议


    QSD123 和 QSD124 广泛应用于光电传感器和遥控接收器。例如,在光电传感器中,可以利用其高灵敏度来检测微弱的光线变化。在使用过程中,应注意避免超温操作,以防止因过热而损坏设备。此外,应确保良好的散热设计以延长使用寿命。对于工业自动化应用,可以通过软件算法进一步优化其响应速度和准确性。

    5. 兼容性和支持


    QSD123 和 QSD124 与市面上常见的 PCB 封装兼容,便于集成到现有的电路板设计中。onsemi 提供全面的技术支持和售后服务,包括应用指南、故障排除文档和详细的用户手册,帮助客户更好地使用这些产品。

    6. 常见问题与解决方案


    - 问题1: 设备在高温环境下运行不稳定。
    - 解决办法: 确保设备周围有良好的散热设计,避免长时间处于高温环境中。
    - 问题2: 设备在强光源下反应迟钝。
    - 解决办法: 使用适当的滤波器或者增加前置放大电路,增强信号处理能力。
    - 问题3: 设备出现暗电流异常增大的情况。
    - 解决办法: 检查电路连接,确保没有短路现象,并且检查周围环境是否有强磁场干扰。

    7. 总结和推荐


    综上所述,QSD123 和 QSD124 是高性能的红外光敏晶体管,适合应用于光电传感器和工业自动化领域。其高灵敏度和窄接收角度是其显著优势,适用于需要精确测量的场合。鉴于其出色的性能和广泛的应用范围,我们强烈推荐 QSD123 和 QSD124 作为相关应用的理想选择。

QSD123A4R0参数

参数
感应方式 -
最大工作供电电压 -
感应距离 -
波长 880nm
颜色感应 -
光源 -
输出类型 -
响应时间 -
最小工作供电电压 -
长*宽*高 8.77mm(高度)
安装方式 通孔安装,黏合安装
应用等级 工业级
包装方式 卷带包装

QSD123A4R0厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QSD123A4R0数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR QSD123A4R0 QSD123A4R0数据手册

QSD123A4R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1155 ¥ 9.426
10+ $ 0.6831 ¥ 5.7722
100+ $ 0.44 ¥ 3.718
500+ $ 0.3575 ¥ 3.0207
1200+ $ 0.3359 ¥ 2.8382
2400+ $ 0.2894 ¥ 2.4458
9600+ $ 0.2573 ¥ 2.1738
24000+ $ 0.2489 ¥ 2.1028
库存: 2339
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.42
