QSE122

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 880nm 8μs 通孔安装 4.44mm*2.54mm*5.08mm
供应商型号: 512-QSE122
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR 光电传感器 QSE122

QSE122概述


    产品简介

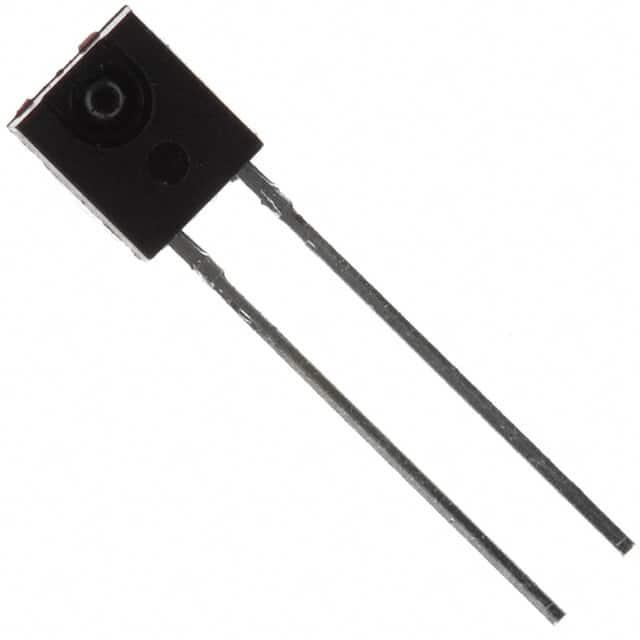

    QSE122是一款硅红外光敏晶体管,封装在一个宽角度、红外透明、黑色塑料侧面观察器包装内。它主要用于光电检测领域,适用于需要高灵敏度和精确响应的应用场景。QSE122的特点使其成为各种光电系统的关键组件,广泛应用于自动化控制、安防监控等领域。

    技术参数


    - 操作温度范围: −40°C至+100°C
    - 存储温度范围: −40°C至+100°C
    - 峰值敏感波长: 880nm
    - 接收角度: 25°
    - 暗电流: 100nA(最大)
    - 击穿电压:
    - 集电极-发射极:30V
    - 发射极-集电极:5V
    - 功率耗散: 100mW(在25°C时),超过此值需要线性降额
    - 饱和电压: 0.4V(典型)
    - 上升时间: 8µs(典型)
    - 下降时间: 8µs(典型)

    产品特点和优势


    QSE122具有多个独特的功能和优势:
    - 高灵敏度: 适合低光强度下的检测。
    - 红外透明: 适用于红外光的应用。
    - 宽角度接收: 50°的接收角提高了检测的灵活性。
    - 日光滤波器: 在强光环境下依然能稳定工作。
    - 无铅封装: 符合环保标准。
    - 红点标记: 方便安装定位。

    应用案例和使用建议


    应用案例
    QSE122可以用于自动门、防盗报警系统、光控开关等多种场合。例如,在防盗报警系统中,QSE122可以通过检测红外信号的变化来判断是否有入侵行为。
    使用建议
    - 正确选择供电条件: 根据不同的应用场景选择合适的电压和电流,以避免因过度功率消耗导致器件损坏。
    - 合理设计电路: 通过外加限流电阻等方法来保证QSE122的工作稳定性。
    - 注意温度影响: 在高温环境下工作时要注意散热措施,避免过热损坏。

    兼容性和支持


    QSE122可与其他电子元器件无缝集成,如微控制器、电源管理芯片等。同时,安森美半导体(ON Semiconductor)提供详细的使用指南和技术支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. Q: 为什么在高温下QSE122的灵敏度会降低?
    - A: 高温会导致器件内部电阻变化,从而影响灵敏度。建议在高温环境下采取散热措施,保持工作温度在安全范围内。
    2. Q: 如何防止QSE122在焊接过程中受损?
    - A: 在焊接时要严格遵守推荐的焊接温度和时间,确保焊铁距离器件外壳至少1.6mm以上,推荐使用甲醇或异丙醇作为清洁剂。
    3. Q: QSE122的工作电压范围是多少?
    - A: 工作电压范围为30V,但建议在10V左右使用以获得更好的性能和稳定性。

    总结和推荐


    综上所述,QSE122凭借其高灵敏度、宽角度接收、无铅封装等特点,在众多光电应用领域展现出色的性能。它的独特优势使得它在各种复杂的环境中仍能稳定工作。如果你正在寻找一个高性能、可靠性高的光电传感器,QSE122是一个非常值得推荐的选择。

QSE122参数

参数
最小工作供电电压 -
响应时间 8μs
最大工作供电电压 -
感应距离 -
颜色感应 -
光源 -
感应方式 -
波长 880nm
输出类型 -
长*宽*高 4.44mm*2.54mm*5.08mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

QSE122厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QSE122数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR QSE122 QSE122数据手册

QSE122封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3915 ¥ 11.7582
10+ $ 0.9706 ¥ 8.2016
100+ $ 0.6765 ¥ 5.7164
500+ $ 0.5162 ¥ 4.3622
1000+ $ 0.4622 ¥ 3.9059
5000+ $ 0.44 ¥ 3.7176
10000+ $ 0.4253 ¥ 3.5934
库存: 1347
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.75
