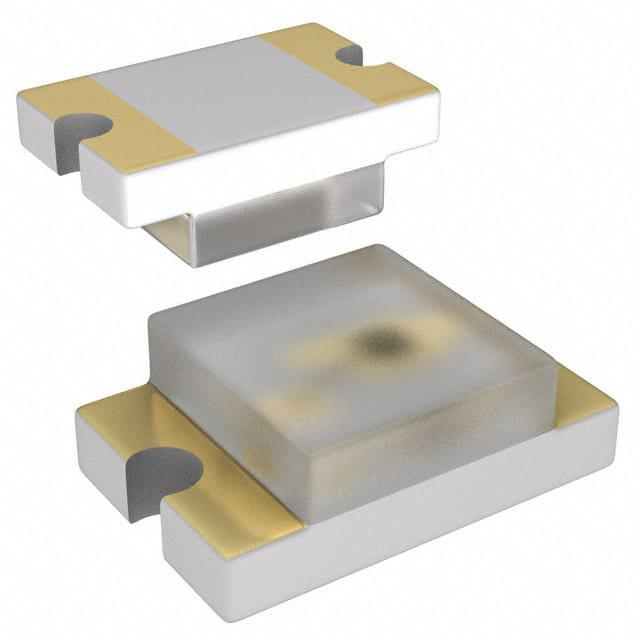

QTLP630C7TR

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: 660nm 140° 1.9V 20mA 带平顶,矩形 透明 无色,红色 0805 标准安装,贴片安装 2mm*1.25mm*1.2mm
供应商型号: QTLP630C7TR-ND
供应商: Digi-Key
标准整包数: 10000
ON SEMICONDUCTOR 发光二极管 QTLP630C7TR

QTLP630C7TR概述

    # Fairchild Semiconductor QTLP630C Surface Mount LED Lamp 技术手册解析

    产品简介


    Fairchild Semiconductor 的 QTLP630C 系列表面贴装 LED 灯是标准亮度的 0805 尺寸 LED 灯具,广泛应用于工业标准封装的设计。这些 LED 以其低外形设计和宽视角成为背光照明和面板照明的理想选择。产品系列包括红色(AlGaAs)、黄色、绿色、蓝色及赫红色(Her)五种颜色版本。
    应用领域:
    - 键盘背光照明
    - 按钮背光照明
    - 液晶显示屏背光照明
    这些 LED 器件的特点在于其紧凑的小尺寸和出色的光学性能,使其在消费电子、工业控制和医疗设备等领域具有广泛应用潜力。

    技术参数


    以下是 QTLP630C 系列 LED 的关键技术规格:
    | 参数 | 符号 | QTLP630C-2 (红) | QTLP630C-3 (黄) | QTLP630C-4 (绿) | QTLP630C-7 (红 AlGaAs) | QTLP630C-B (蓝) |
    ||
    | 最大连续正向电流 | IF (mA) | 30 | 30 | 30 | 30 | 30 |
    | 最大峰值正向电流 | IFM (mA) | 180 | 160 | 160 | 160 | 100 |
    | 最大反向电压 | VR (V) | 5 | 5 | 5 | 5 | 5 |
    | 最大发热功率 | PD (mW) | 72 | 84 | 84 | 84 | 135 |
    | 工作温度范围 | TOPR (°C) | -40 至 +85 | -40 至 +85 | -40 至 +85 | -40 至 +85 | -40 至 +85 |
    | 光输出(最小值,IF=20mA) | IV (mcd) | 10 | 10 | 10 | 15 | 20 |
    | 正向电压(最大值,IF=20mA) | VF (V) | 2.8 | 2.0 | 2.8 | 2.1 | 4.5 |
    | 波长(峰值 IF=20mA) | lD (nm) | 635 | 630 | 585 | 660 | 430 |
    | 半峰全宽 | Dl (nm) | 45 | 35 | 30 | 20 | 65 |

    产品特点和优势


    1. 紧凑设计:尺寸仅为 2.0(L) x 1.25(W) x 1.1(H) mm,适合空间受限的应用场景。
    2. 宽视场角:140° 视场角保证了良好的光线覆盖范围。
    3. 卓越光学性能:水清光学透镜提供了清晰明亮的发光效果。
    4. 高可靠性:采用防潮包装,提升了在恶劣环境中的耐用性。
    5. 自动化兼容:以 8mm 宽的带盘包装,每卷 2,000 个单位,便于自动化生产。

    应用案例和使用建议


    应用案例:
    - 键盘背光:由于其低高度设计,能够轻松集成到超薄键盘设计中。
    - 按钮指示灯:为各种触摸开关和机械按钮提供直观指示。
    - 液晶显示背光:与 LCD 显示屏搭配使用,增强画面的可读性。
    使用建议:
    - 确保 PCB 板上的焊盘设计符合推荐图案,以提高焊接质量。
    - 遵循建议的回流焊温度曲线(最高温度 240°C),确保焊接稳定。

    兼容性和支持


    - 兼容性:该产品适用于大多数标准 SMD 生产线,且具备行业标准的包装和接线方式。
    - 技术支持:Fairchild Semiconductor 提供全面的技术支持,包括在线文档、样品请求和售后服务。

    常见问题与解决方案


    1. Q:如何确认极性?
    - A:根据手册中的标注,“+” 表示阳极,“-” 表示阴极。不同型号的极性标记有所不同,请参照具体型号说明。
    2. Q:如何避免过热损坏?
    - A:严格遵守绝对最大额定值中的功率限制,同时在电路设计时加入散热措施,如增加散热片。
    3. Q:如何清洁焊接后的器件?
    - A:使用无水酒精轻轻擦拭表面即可。

    总结和推荐


    综合评估:
    Fairchild Semiconductor 的 QTLP630C 系列 LED 灯展示了卓越的性能和多功能性。其紧凑设计、宽视场角、高可靠性和广泛的适用性使其在市场上极具竞争力。
    推荐结论:
    我们强烈推荐此系列产品用于需要高亮度和良好环境适应性的背光应用场合。无论是在消费电子产品还是工业设备中,这些 LED 均能展现出色的表现,值得选用。

QTLP630C7TR参数

参数
透镜类型 透明
Vf-正向电压 1.9V
透镜形状 带平顶,矩形
波长 660nm
测试电流 20mA
显示颜色 无色,红色
视角 140°
长*宽*高 2mm*1.25mm*1.2mm
通用封装 0805
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

QTLP630C7TR厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QTLP630C7TR数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR QTLP630C7TR QTLP630C7TR数据手册

QTLP630C7TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
