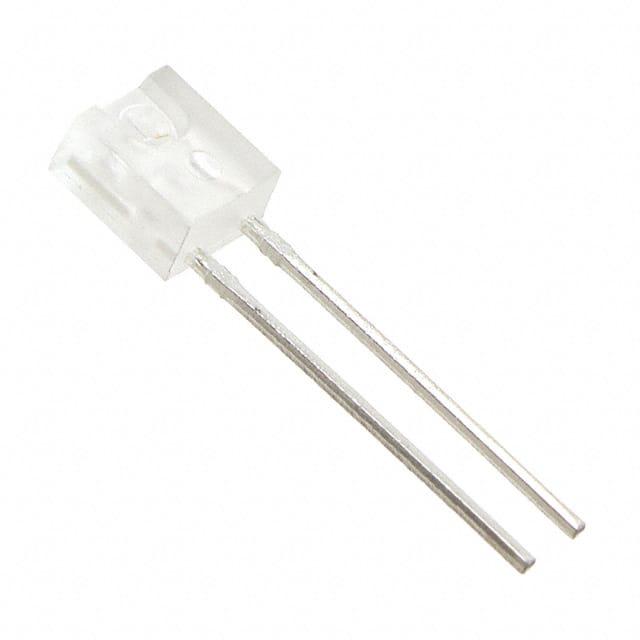

QEE113E3R0

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: 940nm 50° 1.5V 圆形 红色 通孔安装 4.44mm*2.54mm*5.08mm
供应商型号: CY-QEE113E3R0
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 发光二极管 QEE113E3R0

QEE113E3R0概述


    产品简介


    QEE113塑料红外发光二极管(QEE113 Plastic Infrared Light Emitting Diode)是一款高性能的红外光发射二极管。它采用GaAs(砷化镓)材料,能够在940纳米的波长下发出高强度红外光。QEE113具有塑料侧面封装形式,中等宽角度辐射(50度),并带有灰点标记在顶部以方便识别。该二极管适用于各种电子设备,特别是在需要红外信号传输的应用场合。

    技术参数


    QEE113的关键技术参数如下:
    - 峰值发射波长 (λPE): 940纳米
    - 正向电流 (IF): 最大50毫安
    - 反向电压 (VR): 5伏
    - 功率耗散 (PD): 最大100毫瓦
    - 正向电压 (VF): 最大1.5伏
    - 辐射强度 (IE): 3至12毫瓦/球面度
    - 温度系数: 反向电流(R)为-2毫伏/摄氏度,正向电压(VF)为-0.7%/摄氏度
    - 响应时间: 上升时间(tr)和下降时间(tf)均为800纳秒
    - 结电容 (Cj): 14皮法

    产品特点和优势


    QEE113的主要特点和优势包括:
    - 高输出功率: 在940纳米波长下的高输出能力,适合远距离传输应用。
    - 宽角度辐射: 50度的辐射角度提供了较大的覆盖范围。
    - 高可靠性: 经过严格测试和验证,确保在各种环境条件下都能稳定工作。
    - 兼容性强: 具有标准封装,易于集成到现有系统中。
    - 匹配传感器: 与匹配的光电传感器(QSE113)配套使用,可提供完整的红外通信解决方案。

    应用案例和使用建议


    QEE113广泛应用于多种场合,包括:
    - 红外遥控: 用于电视、空调等家电的无线控制。
    - 接近检测: 用于工业自动化中的物体检测。
    - 光电耦合: 用于隔离电路中的电信号。
    使用建议:
    - 散热设计: 由于较高的功率消耗,建议使用良好的散热设计以防止过热。
    - 环境条件: 考虑到不同的环境温度,确保产品在额定的工作温度范围内运行。

    兼容性和支持


    QEE113与其他元器件和设备的兼容性良好,能够方便地集成到现有的系统中。
    - 制造商支持: ON Semiconductor提供全面的技术支持和售后保障。
    - 订购信息: 访问官方网站www.onsemi.com获取最新的产品和订购信息。

    常见问题与解决方案


    常见的问题及其解决方案:
    1. 过热问题:
    - 问题: 长时间工作导致发热严重。
    - 解决: 使用外部散热片或散热器进行散热。
    2. 信号不稳定:
    - 问题: 发射的红外信号时有时无。
    - 解决: 检查电源电压和电流是否稳定,确保连接良好。
    3. 启动延迟:
    - 问题: 开启后有明显的启动延迟。
    - 解决: 确保正向电流和工作电压符合要求,必要时调整电路设计。

    总结和推荐


    总体来看,QEE113塑料红外发光二极管具有强大的性能和广泛的适用性,特别适合于需要高可靠性和高精度的应用场景。
    - 主要优点:
    - 高输出功率
    - 宽角度辐射
    - 高稳定性
    - 推荐使用:
    - 适用于需要远距离红外信号传输的应用场合,如家用电器的遥控、工业自动化的物体检测等。
    如果您正在寻找一款高效稳定的红外发射器件,QEE113是一个值得考虑的选择。

QEE113E3R0参数

参数
透镜形状 圆形
波长 940nm
测试电流 -
显示颜色 红色
视角 50°
透镜类型 -
Vf-正向电压 1.5V
长*宽*高 4.44mm*2.54mm*5.08mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QEE113E3R0厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QEE113E3R0数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR QEE113E3R0 QEE113E3R0数据手册

QEE113E3R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
