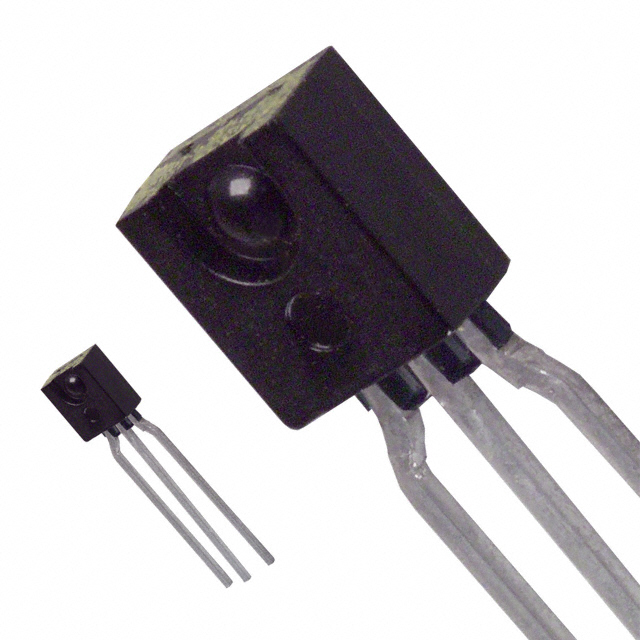

QSE159

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光探测器放大器单元, QSE系列, 880нм
供应商型号: 8061365P
供应商: 海外现货
标准整包数: 10
ON SEMICONDUCTOR 光电传感器 QSE159

QSE159概述

    # Plastic Silicon OPTOLOGIC® Photosensor QSE158/QSE159 技术手册解读

    1. 产品简介


    基本介绍
    QSE158 和 QSE159 是由 Fairchild Semiconductor(现为 ON Semiconductor 的一部分)推出的塑料硅光电逻辑传感器系列,属于 OPTOLOGIC® 产品家族。该系列采用双极硅集成电路设计,主要用于实现光电转换和信号处理功能。其核心功能包括接收光信号并转化为电信号输出,同时具备较高的敏感度和广泛的接收角度。
    主要功能
    - 光电转换:将光信号转换为电信号,提供高精度的响应。
    - 脉冲整形:内置施密特触发器,可消除噪声并增强抗干扰能力。
    - 接口兼容:支持直接与 TTL 和 LSTTL 接口连接。
    - 输出控制:提供开路集电极缓冲和反相输出两种模式。
    应用领域
    QSE158 和 QSE159 广泛应用于需要高灵敏度光电检测的场景,例如工业自动化、消费电子产品、安防监控系统以及医疗设备等领域。

    2. 技术参数


    以下是 QSE158 和 QSE159 的主要技术规格:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作温度范围 | -40 | 25 | 85 | °C |
    | 存储温度范围 | -40 | - | 100 | °C |
    | 供电电压范围 | 4.0 | 10 | 16 | V |
    | 输出电流 | - | - | 50 | mA |
    | 最大功耗 | - | - | 100 | mW |
    | 开路集电极高电平输出电流 | - | 100 | - | µA |
    | 开路集电极低电平输出电压 | - | 0.4 | - | V |
    | 响应时间(上升/下降) | - | 100 | - | ns |
    | 传播延迟时间 | - | 6.0 | - | µs |
    其他详细规格请参考相关技术文档。

    3. 产品特点和优势


    独特功能
    1. 宽接收角度:50° 的中等宽接收角,适用于多种角度光源捕捉。
    2. 高敏感度:能够在低光照条件下正常工作,提升信号检测效率。
    3. 可靠保护:集成施密特触发器,提供强大的抗噪能力和脉冲整形功能。
    4. 多功能输出选项:支持开路集电极缓冲和反相输出,满足不同电路需求。
    市场竞争力
    QSE158 和 QSE159 在同类光电传感器中具有显著优势,特别是在低功耗、小型化和高性能方面表现出色。此外,其易于识别的颜色标记(绿色或蓝色)便于组装和调试。

    4. 应用案例和使用建议


    应用场景
    - 工业自动化:用于位置检测和速度测量。
    - 消费电子:如智能家居设备中的光信号接收模块。
    - 医疗设备:应用于光学传感器阵列以实现精确的数据采集。
    使用建议
    1. 正确选择型号:根据具体应用需求选择 QSE158 或 QSE159,前者适合需要高电平输出的应用,后者则适用于低电平输出场景。
    2. 合理布线:确保信号路径短且无干扰源,避免因外界干扰导致误触发。
    3. 散热管理:在高功率运行时需注意散热设计,以保证长期稳定工作。

    5. 兼容性和支持


    兼容性
    QSE158 和 QSE159 可与常见的电子元件无缝配合使用,特别是与 LED 发射器(如 QEE113/QEE123)配套使用时,可达到最佳性能。
    支持服务
    ON Semiconductor 提供详尽的技术文档和支持服务,包括数据手册、样品申请和技术咨询,帮助客户快速上手并解决实际问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号不稳定 | 检查接线是否正确并增加滤波电路 |
    | 设备过热 | 改善散热设计或降低工作频率 |
    | 灵敏度过低 | 调整光发射器强度或更换更高灵敏度型号 |

    7. 总结和推荐


    综合评估
    QSE158 和 QSE159 是一款兼具高性能和易用性的光电传感器,特别适合需要高敏感度和宽接收角的应用场合。其出色的技术参数和多样化输出选项使其成为工业和消费电子领域的理想选择。
    推荐结论
    我们强烈推荐使用 QSE158/QSE159,尤其对于需要稳定光电转换性能的项目。如果您对产品有任何疑问或需要技术支持,请访问 ON Semiconductor 官方网站或联系当地销售代表获取帮助。
    通过以上解读,您可以更好地了解 QSE158 和 QSE159 的功能和技术细节,并根据实际需求灵活选用。希望这些信息能为您的项目带来价值!

QSE159参数

参数
输出类型 -
波长 880nm
光源 -
响应时间 -
最大工作供电电压 16V
最小工作供电电压 4V
感应距离 -
感应方式 -
颜色感应 -
长*宽*高 4.44mm*2.54mm*5.08mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
