首页  >  产品百科  >  AR0835HS3C12SUAA0-DP

AR0835HS3C12SUAA0-DP

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 1.14V 1.3V Color CLCC-48 贴片安装
供应商型号: AR0835HS3C12SUAA0-DP-ND
供应商: Digi-Key
标准整包数: 1

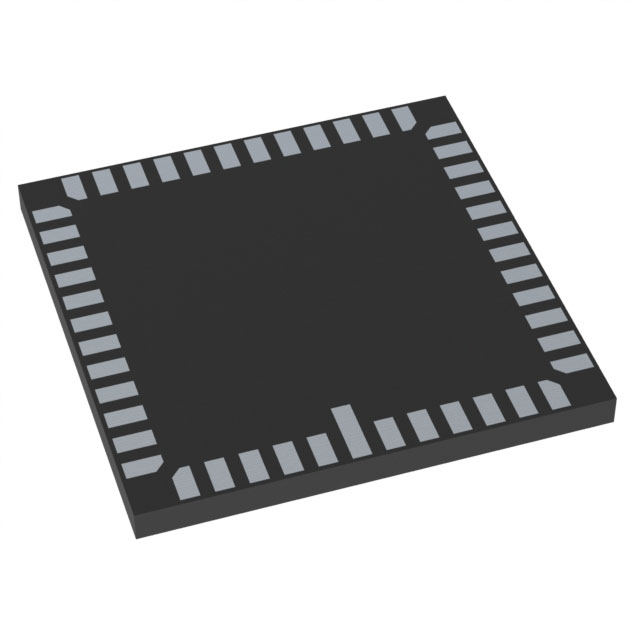

ON SEMICONDUCTOR 光电传感器 AR0835HS3C12SUAA0-DP

AR0835HS3C12SUAA0-DP概述


    产品简介


    AR0835HS CMOS 数字图像传感器 是由 ON Semiconductor 生产的一款高性能 CMOS 图像传感器。它采用 1/3.2 英寸 BSI(背照式)技术,像素大小为 1.4 μm,具备高达 8 百万像素的分辨率。该传感器主要用于体育相机、数码单反相机和数字摄像机等应用领域。

    技术参数


    - 阵列格式:8 百万像素时为 3264 × 2448;6 百万像素时为 3264 × 1836
    - 主要模式:4:3 模式下可达 8 百万像素 46 帧/秒(HiSPi)和 42 帧/秒(MIPI);16:9 模式下可达 6 百万像素 60 帧/秒
    - 分辨率:最高支持 1080p 60 帧/秒 和 720p 120 帧/秒
    - 像素尺寸:1.4 μm BSI(背照式)
    - 光学格式:1/3.2 英寸
    - 输入时钟频率:6 MHz 至 27 MHz
    - 接口:HiSPi 模式:最多 4 路通道,每路最高 1 Gbps;MIPI 模式:CSI-2 最多 4 路通道,最高 896 Mbps
    - 输出数据深度:10 位原始数据、10 到 8 位 A-Law、8/6 位 DPCM
    - 模拟增益:1×、2×、3×、4×、6×、8×
    - 温度传感器:10 位,单实例芯片,通过双线串行接口控制
    - VCM 自动对焦驱动器:8 位分辨率,带斜率控制
    - 动态范围:64 dB
    - 工作温度范围:-30°C 至 +70°C
    - 电源电压:模拟 2.5 V 至 3.1 V(2.8 V 额定值)、数字 1.14 V 至 1.3 V(1.2 V 额定值)、像素 2.5 V 至 3.1 V(2.8 V 额定值)、IO 1.7 V 至 1.9 V(1.8 V 额定值 或 2.5 V 至 3.1 V(2.8 V 额定值)

    产品特点和优势


    AR0835HS 具备多项独特功能和优势,使其在市场上脱颖而出:
    - 高帧率支持:8 百万像素(4:3)和 6 百万像素(16:9)模式下均能实现高达 60 帧/秒。
    - 优秀的低光性能:1.4 μm 的背照式像素和 ON Semiconductor 的 A-PixHS 技术提供了同类产品中最佳的低光性能。
    - 可选的高品质 Bayer 缩放器:能够将图像缩放到所需的尺寸。
    - 灵活的数据输出接口:支持 HiSPi 和 MIPI 接口。
    - 位深度压缩:支持 10 到 8 位以及 10 到 6 位的压缩,以降低带宽要求。
    - 集成温度传感器和 3D 同步控制:方便在视频采集应用中进行同步控制。
    - 多种曝光读出方式:提供更高的动态范围,适用于静止图像和视频应用。

    应用案例和使用建议


    AR0835HS 主要应用于体育相机、数码单反相机和数字摄像机等。以下是具体的应用案例及使用建议:
    - 体育相机:使用 AR0835HS 的高帧率功能可以捕捉高速运动的画面,减少模糊现象。
    - 数码单反相机:利用 8 百万像素的高分辨率,结合优秀的低光性能,在光线不足的情况下也能拍摄清晰的照片。
    - 数字摄像机:支持多种视频格式(如 1080p 60 帧/秒和 720p 120 帧/秒),适合录制高清视频。
    使用建议:
    - 在高帧率和高分辨率同时使用时,需要注意电源供应和散热管理,以避免过热。
    - 使用外部机械快门或闪光灯可以进一步提升照片质量。

    兼容性和支持


    AR0835HS 支持 HiSPi 和 MIPI 接口,适用于多种处理器和系统。制造商 ON Semiconductor 提供详尽的技术文档和支持服务,包括在线资源和评估套件。

    常见问题与解决方案


    问题 1:如何进行传感器初始化?
    解决方法:请参考手册中详细的电源上电顺序(表 6 和图 6)。首先开启 VDDIO 电源,然后依次开启其他电源,并等待每个步骤的稳定时间。
    问题 2:如何进行系统的复位?
    解决方法:通过设置 XSHUTDOWN 引脚为低电平来执行硬复位。在软件复位时,写入软件复位寄存器即可。
    问题 3:如何选择正确的电源电压?
    解决方法:确保各个电源引脚(VAA, VAAPIX, VDDIO, VDD1V8 等)的电压符合手册中的要求,并正确配置相应的引脚连接和电源管理。

    总结和推荐


    综合评估:AR0835HS CMOS 数字图像传感器具备卓越的性能和广泛的适用性,特别是在高帧率、高分辨率和低光性能方面表现出色。它具有丰富的功能和良好的兼容性,非常适合用于体育相机、数码单反相机和数字摄像机等应用领域。
    推荐:强烈推荐 AR0835HS CMOS 数字图像传感器,特别是对于需要高性能图像处理和多功能应用的场合。尽管价格可能稍高,但其出色的性能和稳定性使其物有所值。

AR0835HS3C12SUAA0-DP参数

参数
光源 -
波长 -
感应距离 -
输出类型 -
最小工作供电电压 1.14V
颜色感应 Color
响应时间 -
感应方式 -
最大工作供电电压 1.3V
通用封装 CLCC-48
安装方式 贴片安装
零件状态 停产
包装方式 散装,托盘

AR0835HS3C12SUAA0-DP厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

AR0835HS3C12SUAA0-DP数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR AR0835HS3C12SUAA0-DP AR0835HS3C12SUAA0-DP数据手册

AR0835HS3C12SUAA0-DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
