KAI-01050-ABA-FD-BA

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 14.5V 15.5V Monochrome LLCC 贴片安装
供应商型号: FL-KAI-01050-ABA-FD-BA
供应商: 海外现货
标准整包数: 1

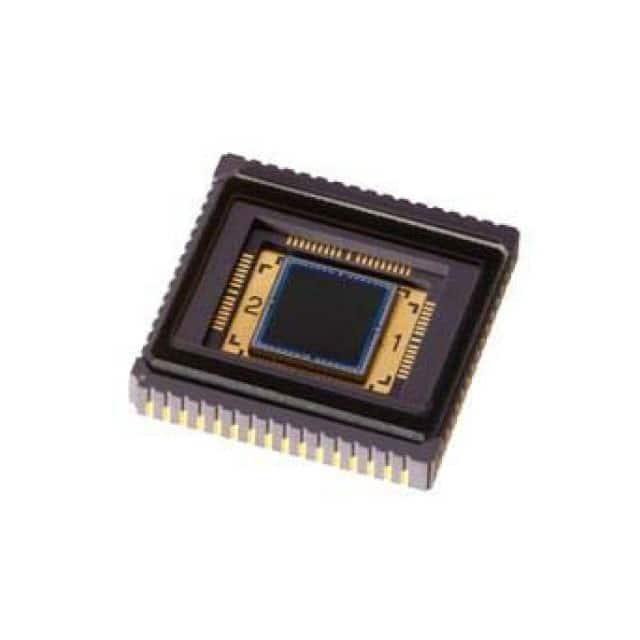

ON SEMICONDUCTOR 光电传感器 KAI-01050-ABA-FD-BA

KAI-01050-ABA-FD-BA概述


    产品简介


    产品名称: KAI-01050 图像传感器
    产品类型: 高分辨率(1 百万像素)间歇型转移 CCD(电荷耦合器件)图像传感器
    主要功能: KAI-01050 是一款采用 5.5 微米间歇转移 CCD 平台的高性能图像传感器。它具备广泛的动态范围、卓越的成像性能和灵活的读出架构。该传感器适用于全分辨率读取速率高达 120 帧/秒的情况,并可通过电子快门实现精确曝光控制。
    应用领域: 主要应用于工业成像、医疗成像及安全监控等领域。

    技术参数


    | 参数 | 典型值 |

    | 架构 | 间歇型 CCD,逐行扫描 |
    | 总像素数 | 1084 (H) × 1064 (V) |
    | 有效像素数 | 1040 (H) × 1040 (V) |
    | 活跃像素数 | 1024 (H) × 1024 (V) |
    | 像素尺寸 | 5.5 μm (H) × 5.5 μm (V) |
    | 活动图像尺寸 | 5.632 mm (H) × 5.632 mm (V) |
    | 动态范围 | 64 dB |
    | 像素时钟速度最大值 | 40 MHz |
    | 最大帧率(四输出/双输出/单输出) | 120 / 60 / 30 fps |
    | 封装 | 68 引脚 PGA 或 64 引脚 CLCC |

    产品特点和优势


    产品特点:
    - 可配置为彩色或黑白传感器;
    - 支持逐行扫描读取;
    - 具有灵活的读取架构,可进行多输出读取以达到高帧率;
    - 具有高灵敏度和低噪声架构;
    - 优异的拖影抑制能力;
    - 包含用于设备识别的引脚。
    优势:
    - 广泛的应用领域:KAI-01050 能够满足工业、医疗及安全等多个领域的复杂需求,提供可靠的成像解决方案。
    - 高性能:凭借其卓越的动态范围、低暗电流、高量子效率等特性,KAI-01050 在图像处理上表现出色,能捕捉到细节丰富的高质量图像。
    - 灵活性和可扩展性:该传感器支持多种配置和输出选项,方便根据不同应用需求进行调整和升级。

    应用案例和使用建议


    应用案例:
    - 工业检测系统中,KAI-01050 可用于自动化生产线上的产品检测,确保质量一致性。
    - 在医疗成像设备中,KAI-01050 的高精度和高分辨率有助于医生做出准确诊断。
    - 安全监控系统中,利用其良好的夜间成像能力,提高监控画面的质量和可靠性。
    使用建议:
    - 确保正确遵循电源启动和关闭顺序,避免因操作不当造成损坏。
    - 选择适当的光学滤波器来优化特定波长下的图像质量。
    - 利用多输出读取模式以提高读取速率,但需注意增加读取硬件的需求。

    兼容性和支持


    KAI-01050 与其它基于 TRUESENSE 5.5 微米间歇转移 CCD 平台的设备具有共同的引脚配置和电气设定,允许单一相机设计支持多个传感器成员。制造商提供了详尽的技术支持文档和评估套件,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 如何避免传感器损坏?
    解决方案:严格按照推荐的电源启动和关闭顺序进行操作,确保所有连接正确无误。
    2. 如何改善图像质量?
    解决方案:通过调整曝光时间、增益设置等参数优化图像采集过程;同时考虑使用特定光学滤镜来增强图像的色彩表现力。
    3. 在高帧率下使用时出现帧丢失怎么办?
    解决方案:检查并优化系统硬件配置,如数据传输带宽和存储容量等,确保能有效处理高速率下的数据流。

    总结和推荐


    综上所述,KAI-01050 是一款在工业、医疗及安全等领域具有广泛应用前景的图像传感器。其出色的成像性能、灵活的配置选项以及广泛的兼容性使其在市场上具有较高的竞争力。对于需要高质量图像的场合,强烈推荐使用 KAI-01050。同时,建议在首次使用前详细阅读产品手册,以充分了解其特性和最佳实践方法。

KAI-01050-ABA-FD-BA参数

参数
感应方式 -
最小工作供电电压 14.5V
颜色感应 Monochrome
波长 -
感应距离 -
输出类型 -
最大工作供电电压 15.5V
光源 -
响应时间 -
通用封装 LLCC
安装方式 贴片安装
零件状态 停产
包装方式 散装

KAI-01050-ABA-FD-BA厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

KAI-01050-ABA-FD-BA数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR KAI-01050-ABA-FD-BA KAI-01050-ABA-FD-BA数据手册

KAI-01050-ABA-FD-BA封装设计

查看详情并下载
Symbol
Footprint
3D Model
