NOIP1SP0480A-STI

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 1.8V 1.9V,3.4V Monochrome CSP-67 贴片安装
供应商型号: 5556-NOIP1SP0480A-STI-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 光电传感器 NOIP1SP0480A-STI

NOIP1SP0480A-STI概述

    PYTHON 480 全局快门CMOS图像传感器

    1. 产品简介


    PYTHON 480是一款由ON Semiconductor推出的0.48兆像素全局快门CMOS图像传感器,广泛应用于机器视觉、运动监控、安全监控及条码扫描等领域。该传感器具有高灵敏度的4.8μm x 4.8μm像素尺寸,支持低噪声“流水线”和“触发式”全局快门读出模式。通过内部相关双采样(CDS)读出,显著降低了噪声并提高了动态范围。

    2. 技术参数


    - 分辨率: 808 x 608有效像素
    - 像素尺寸: 4.8μm x 4.8μm
    - 最大帧率: 120 fps(全分辨率)
    - 输出模式: 单低电压差分信号(LVDS)高速串行输出或并行CMOS输出
    - ADC分辨率: 10位
    - 电源电压: 3.3 V和1.8 V双电源
    - 工作温度范围: -40°C到+85°C
    - 功耗: 265 mW(LVDS 120 fps),226 mW(CMOS 60 fps)

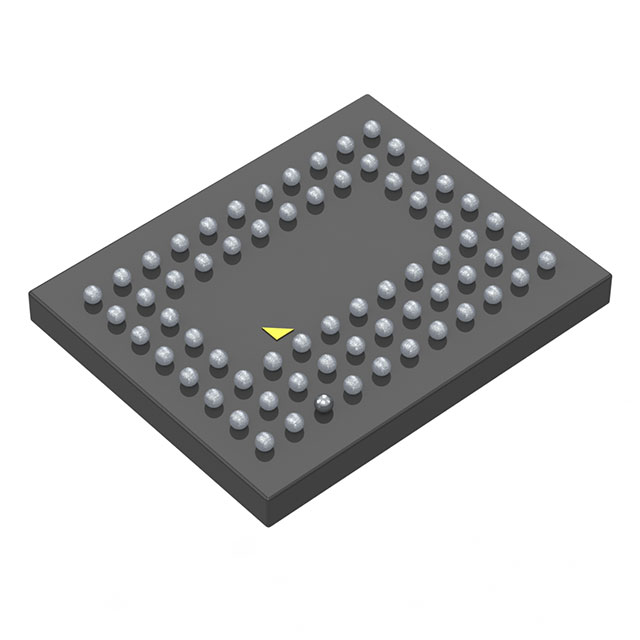

    - 封装类型: 67针CSP
    - 颜色选项: 黑白(SN, SP),彩色(SE, SF)

    3. 产品特点和优势


    - 高性能像素: 采用4.8μm x 4.8μm低噪声全局快门像素,配备内嵌CDS,可实现高效的全局快门读出模式。
    - 灵活编程能力: 通过四线串行外设接口(SPI)可实现随机编程区域选择,最多四个区域。
    - 高帧率: 支持高达120 fps的全分辨率帧率。
    - 集成功能: 内置自动曝光控制(AEC)、相位锁定环(PLL)等,确保图像质量和系统稳定性。
    - 多通道输出: 可选择LVDS或并行CMOS输出接口,满足不同应用场景需求。

    4. 应用案例和使用建议


    - 机器视觉: 高速且低延迟的全局快门模式适用于实时检测和测量任务。
    - 运动监控: 快速捕捉高速运动物体,减少图像模糊。
    - 安全监控: 在低光照条件下提供清晰、高质量的图像,提高识别准确性。
    - 条码扫描: 高精度、快速响应的读出能力确保条码读取效率和准确率。
    使用建议:
    - 确保正确的电源连接和滤波电容位置,避免电源纹波对图像质量的影响。
    - 良好的布线设计,如LVDS线路的匹配长度,可以显著提升图像质量。
    - 使用推荐的电路图来生成Vrefbotplate信号,确保电源稳定。

    5. 兼容性和支持


    - 兼容性: 该传感器支持LVDS和并行CMOS两种输出方式,兼容多种图像处理设备。
    - 支持与维护: 厂商提供了详细的文档和技术支持,用户可以通过官方网站获得进一步的帮助和资料。

    6. 常见问题与解决方案


    - 问题: 传感器在高温下出现异常。
    - 解决方案: 检查并确保工作温度在-40°C到+85°C范围内,必要时采取散热措施。
    - 问题: 图像出现重影现象。
    - 解决方案: 检查并调整AEC设置,优化曝光时间以减少重影。
    - 问题: 数据传输不稳定。
    - 解决方案: 检查LVDS线路的布局和终端电阻设置,确保信号完整性。

    7. 总结和推荐


    PYTHON 480以其出色的全局快门读出性能、高帧率以及广泛的兼容性,在多个领域表现出色。特别适合需要高精度、低延迟的应用场合。综上所述,我们强烈推荐该产品给寻求高性能图像传感解决方案的专业用户和企业。

NOIP1SP0480A-STI参数

参数
最小工作供电电压 1.8V
感应方式 -
颜色感应 Monochrome
输出类型 -
感应距离 -
最大工作供电电压 1.9V,3.4V
响应时间 -
光源 -
波长 -
通用封装 CSP-67
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

NOIP1SP0480A-STI厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NOIP1SP0480A-STI数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR NOIP1SP0480A-STI NOIP1SP0480A-STI数据手册

NOIP1SP0480A-STI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.0264 ¥ 242.9147
5+ $ 26.5907 ¥ 222.5311
10+ $ 25.6838 ¥ 214.9416
25+ $ 24.5993 ¥ 205.8656
40+ $ 24.0893 ¥ 201.597
100+ $ 23.1768 ¥ 193.961
库存: 215
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 242.91
