NOIP1SN2000A-QTI

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 1.7V,3.2V 1.9V,3.4V Monochrome LCC
供应商型号: AV-E-NOIP1SN2000A-QTI
供应商: Avnet
标准整包数: 42

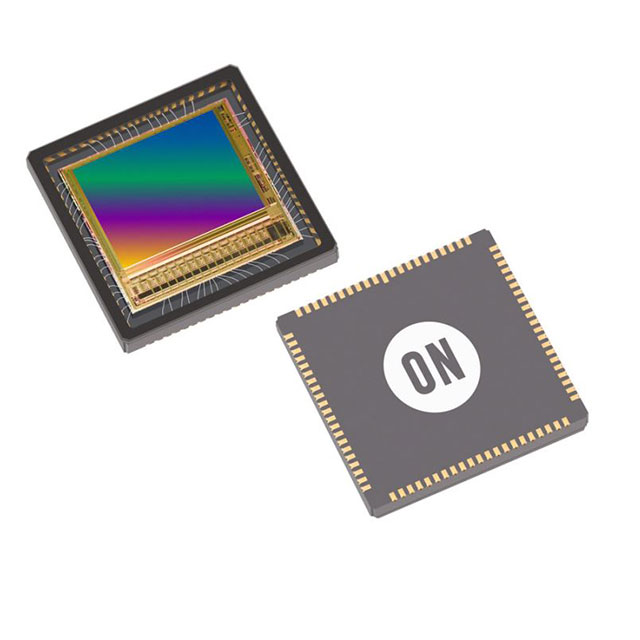

ON SEMICONDUCTOR 光电传感器 NOIP1SN2000A-QTI

NOIP1SN2000A-QTI概述

    PYTHON 5.0/2.0 兆像素全局快门CMOS图像传感器

    产品简介


    PYTHON 5.0/2.0兆像素全局快门CMOS图像传感器采用高灵敏度4.8 μm x 4.8 μm像素,支持低噪声“流水线式”和“触发式”全局快门读出模式。这些传感器支持相关双采样(CDS)读出,以降低噪声并增加动态范围。产品系列涵盖单色(SN)、彩色(SE)和增强近红外(FN)版本。适用于机器视觉、运动监控、安全和智能交通系统等领域。

    技术参数


    - 输出选项:P1-SN/SE/FN: 8个LVDS数据通道;P3-SN/SE: 4个LVDS数据通道。
    - 尺寸选项:
    - PYTHON 2000: 1920 x 1200有效像素,光学格式为2/3英寸。
    - PYTHON 5000: 2592 x 2048有效像素,光学格式为1英寸。
    - 像素:4.8 μm x 4.8 μm低噪声全局快门像素,带有内部相关双采样(CDS)。
    - 时钟:P1-SN/SE/FN, P3-SN/SE: 当PLL启用时为72 MHz,未启用PLL时为360 MHz(10位)/ 288 MHz(8位)。
    - 随机可编程区域读出(ROI):支持高达16个区域编程。
    - 数据率:P1-SN/SE/FN: 8 x 720 Mbps(10位)/ 8 x 576 Mbps(8位);P3-SN/SE: 4 x 720 Mbps(10位)。
    - 供电:3.3 V和1.8 V双电源供电。
    - 工作温度范围:-40°C至+85°C。
    - 封装类型:84针LCC和128引脚LGA。

    产品特点和优势


    1. 零行溢出时间模式:该模式能提高帧率,对于P1-SN/SE/FN传感器,零行溢出时间模式下最大帧率为100 fps。
    2. 自动曝光控制(AEC):可动态调整曝光时间和增益参数,提升图像质量。
    3. 多种数据输出选项:提供不同数量的LVDS数据通道,满足不同的帧率需求。
    4. 高灵活性:通过SPI接口进行高度可编程配置,支持多种读出模式。
    5. 耐高温和低温环境:工作温度范围宽泛,适应恶劣环境条件。

    应用案例和使用建议


    - 机器视觉:用于工业自动化中的检测和识别任务,例如电路板检测。
    - 智能交通系统(ITS):应用于车辆监控和交通流量分析,建议使用多区域读出模式提高处理速度。
    - 安全监控:用于户外或公共场所的安全监控系统,建议使用带有增强近红外(FN)版本的传感器以适应夜间监控需求。
    - 运动监控:例如在体育赛事中捕捉高速运动画面,使用零行溢出时间模式提高帧率,确保流畅的画面传输。

    兼容性和支持


    - 兼容性:该传感器与标准LVDS接口兼容,可以轻松集成到现有的硬件系统中。
    - 支持和服务:ON Semiconductor公司提供了详尽的技术文档和应用指南,确保用户能够充分发挥传感器的性能。

    常见问题与解决方案


    1. 帧率问题:如果遇到帧率不达标的情况,检查供电电压是否稳定,以及是否正确配置了PLL。
    2. 图像噪点过多:尝试调整增益设置或增加自动曝光控制(AEC)的动态范围。
    3. 同步问题:确保所有LVDS通道正确连接,并且使用适当的同步模式进行图像重建。

    总结和推荐


    PYTHON 5.0/2.0兆像素全局快门CMOS图像传感器凭借其高灵敏度、灵活的编程能力和广泛的工作温度范围,在多个行业中表现出色。特别适合对图像质量和实时性要求较高的应用场合。强烈推荐在机器视觉、智能交通和安全监控等领域使用。对于需要高性能图像处理的应用,该传感器是一个理想的选择。

NOIP1SN2000A-QTI参数

参数
光源 -
感应方式 -
最大工作供电电压 1.9V,3.4V
响应时间 -
波长 -
感应距离 -
颜色感应 Monochrome
输出类型 -
最小工作供电电压 1.7V,3.2V
通用封装 LCC
零件状态 在售
包装方式 散装,托盘

NOIP1SN2000A-QTI厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NOIP1SN2000A-QTI数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR NOIP1SN2000A-QTI NOIP1SN2000A-QTI数据手册

NOIP1SN2000A-QTI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
42+ $ 207.385 ¥ 1804.2495
126+ $ 205.7259 ¥ 1789.8155
420+ $ 204.0668 ¥ 1775.3815
库存: 336
起订量: 42 增量: 42
交货地:
最小起订量为:42
合计: ¥ 75778.47
