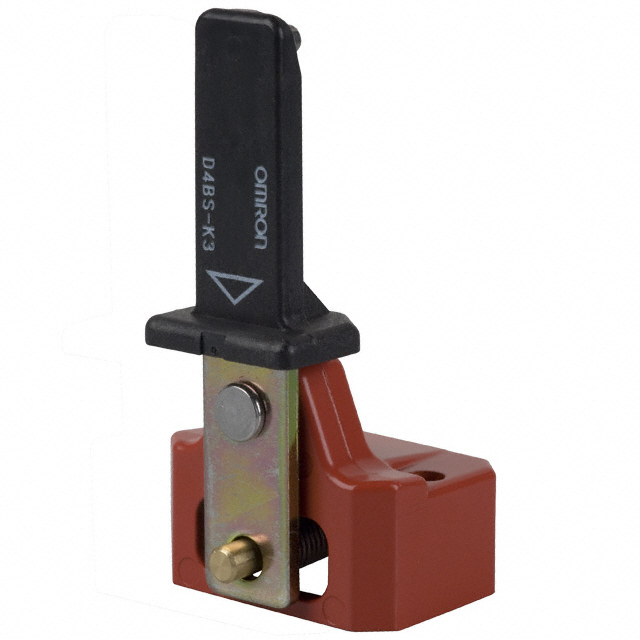

D4BS-K3

产品分类: 开关配件
厂牌: OMRON/欧姆龙
产品描述: Omron非接触式安全开关, 用于D4BS 安全开关
供应商型号: 653-D4BS-K3
供应商: Mouser
标准整包数: 1

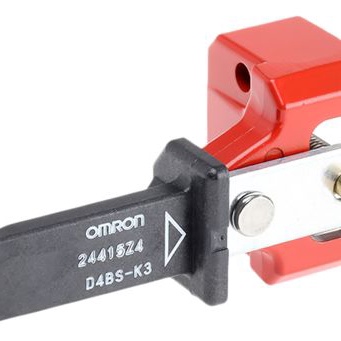

OMRON/欧姆龙 开关配件 D4BS-K3

D4BS-K3概述

    D4BS 安全门开关产品概述

    1. 产品简介


    D4BS安全门开关是一种专门设计用于提高生产现场安全性的重要组件。它通过直接操作钥匙,可以立即断开电路,从而保障人员的安全。此外,这款开关符合EN(TÜV)标准,并通过了UL、CSA、BIA和SUVA等多项国际认证。其独特之处在于,当保护盖打开时,其内部的NC(常闭)触点会被机械式直接断开,这一过程由EN认证的标准进行监控。

    2. 技术参数


    - 产品认证: TÜV (EN60947-5-1),UL/CSA (UL508, CSA C22.2 No. 14)
    - 电压范围: 120VAC 至 600VAC
    - 额定电流: 2A
    - 耐久性: 机械:≥1,000,000次;电气:≥500,000次(10A@250VAC,阻性负载)
    - 防护等级: IP67
    - 绝缘电阻: ≥100MΩ(500VDC)
    - 直接开启动作力: ≥19.61N
    - 直开动作行程: ≥20mm
    - 工作频率: 最大30次/分钟

    3. 产品特点和优势


    - 高安全性: 内置的NC触点能够在异常情况下自动断开,保证系统安全。
    - 耐用性: 具备良好的机械和电气耐久性,适应复杂的工作环境。
    - 标准化接口: 可提供多种导管类型和安装方向,易于集成到不同系统中。

    4. 应用案例和使用建议


    - 应用案例: 常见于自动化生产线、机器人工作站等领域,特别是在需要紧急停止和保护操作员安全的场合。
    - 使用建议: 在安装前确保周围环境无油、水或化学品污染,正确选择和安装适配的钥匙以避免损坏。同时,应使用适当的螺丝紧固开关部件,避免过度施力。

    5. 兼容性和支持


    - 兼容性: 该型号提供多种接口选项,方便与其他标准设备连接。厂商提供了全面的技术支持服务,涵盖安装指导、故障排查等。
    - 维护与支持: 由于涉及高精度的机械部件,用户应联系制造商进行专业维护。不建议自行拆卸或修理。

    6. 常见问题与解决方案


    - Q1: 开关在使用过程中突然失效。
    - A1: 检查周围环境是否满足要求,确认没有化学物质侵入。如仍存在问题,可能需要更换新的开关。
    - Q2: 开关响应时间过长。
    - A2: 调整操作钥匙的插入力度,并确保所有螺丝已适当拧紧。

    7. 总结和推荐


    综上所述,D4BS安全门开关是一款高性能、高可靠性的工业级产品,尤其适用于需要高安全级别的自动化应用。尽管其安装和维护需要一定的专业知识,但其带来的安全保障使其成为众多工业自动化系统的理想选择。对于寻求提升生产现场安全性的用户来说,这款产品值得推荐。

D4BS-K3参数

参数 值
长*宽*高 40mm(长度)*80.7mm(高度)
安装方式 螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

D4BS-K3厂商介绍

欧姆龙株式会社创立于1933年,是自动化控制及电子设备制造厂商,掌握传感与控制核心技术,业务涉及工业自动化控制系统、电子元器件、健康医疗设备及器件与模块解决方案等领域。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 OMRON/欧姆龙 相关型号,如 G3VM-61G1、D2F-L、EE-SX1320、G5V-1-DC5 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

D4BS-K3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 开关配件 OMRON/欧姆龙 D4BS-K3 D4BS-K3数据手册

D4BS-K3封装设计

查看详情并下载
Symbol
Footprint
3D Model
