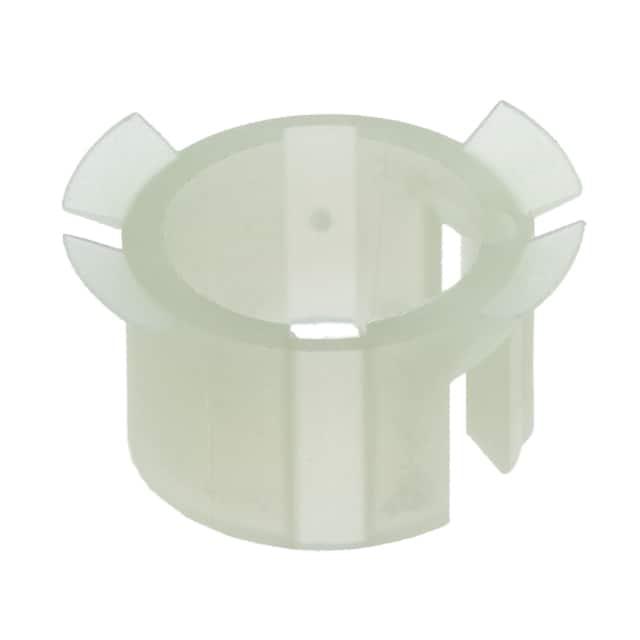

0850.9242

产品分类: 开关配件
厂牌: SCHURTER
产品描述:
供应商型号: 693-0850.9242
供应商: Mouser
标准整包数: 1
SCHURTER 开关配件 0850.9242

0850.9242概述


    产品简介




    本技术手册所介绍的是Schurter公司的LDT/LDS系列瞬时动作开关(Momentary Action Switch),广泛应用于工业控制、医疗设备及航空航天等领域。这款开关具有两种形状(圆形或方形)、多种颜色选择(非发光或发光版本)和安装方式(前板安装或PCB焊接),同时提供单极和双极选项,可适应各种不同的应用需求。


    技术参数




    - 电气参数:
    - 切换电压:最小值100 mVAC/DC,最大值48 VAC/48 VDC
    - 切换电流:最大值200 mA
    - 额定切换容量:1.2 W
    - 接触电阻:<20 mΩ;使用寿命后的接触电阻:<25 mΩ
    - 绝缘电阻:>10,000 MΩ
    - 触发延迟:典型值0.5 ms

    - 机械参数:
    - 操作力:1.2±0.6 N
    - 操作行程:1.3±0.5 mm
    - 最终操作行程:2.9±0.5 mm
    - 最终停止强度:>50 N
    - 使用寿命:>100,000次操作

    - 气候参数:
    - 工作温度(带灯):-25°C至60°C
    - 工作温度(不带灯):-25°C至85°C
    - 存储温度(带灯):-25°C至60°C
    - 存储温度(不带灯):-25°C至85°C
    - IP保护等级:IP40

    - 其他参数:
    - 焊接性:235°C/2秒(符合IEC 60068-2-20测试Ta方法1)
    - 焊接耐热性:260°C/5秒(符合IEC 60068-2-20测试Tb方法1A)


    产品特点和优势




    - 绝对可靠性:设计简单且耐用,确保在工业环境中长期稳定运行。
    - 紧凑设计:具备非常小的安装深度,适合空间受限的应用场合。
    - 良好的照明效果:适用于需要高亮度指示的应用,如医疗设备和控制面板。


    应用案例和使用建议




    应用案例:
    该开关适用于各种工业自动化控制系统、医疗设备及航空航天领域的精密设备。例如,在一个自动化生产线上,它可用作紧急停机按钮,保证在出现异常时迅速响应。

    使用建议:
    在安装过程中,确保按照制造商提供的钻孔图进行精确打孔,以确保开关与面板的良好匹配。同时,在高温环境下使用时,建议监测系统的温度变化,防止因过热导致的损坏。


    兼容性和支持




    - 兼容性:适用于工业标准接口,可与其他品牌的设备良好兼容。
    - 支持:SCHURTER公司为客户提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术问题解答。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |------|--------|
    | 开关频繁触发误动作 | 检查操作力度是否适当,确保未超过规定的最大操作力 |
    | 开关触点接触不良 | 清洁触点,确保无灰尘和杂质 |


    总结和推荐




    总的来说,Schurter公司的LDT/LDS系列瞬时动作开关凭借其可靠的性能、优秀的制造质量和广泛的适用范围,成为市场上备受青睐的产品之一。特别是对于要求高可靠性的工业控制设备而言,这款开关是理想的选型。因此,我强烈推荐该产品用于工业自动化系统、医疗设备及航空航天设备中。

0850.9242厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0850.9242数据手册

厂牌 PDF简要描述 下载
SCHURTER 开关配件 SCHURTER 0850.9242 0850.9242数据手册

0850.9242封装设计

查看详情并下载
Symbol
Footprint
3D Model
