首页  >  产品百科  >  0862.8106

0862.8106

产品分类: 开关配件
厂牌: SCHURTER
产品描述: Switch Access Round Button Tactile Switch
供应商型号: REB-SWITCH9074
供应商: 海外现货
标准整包数: 100

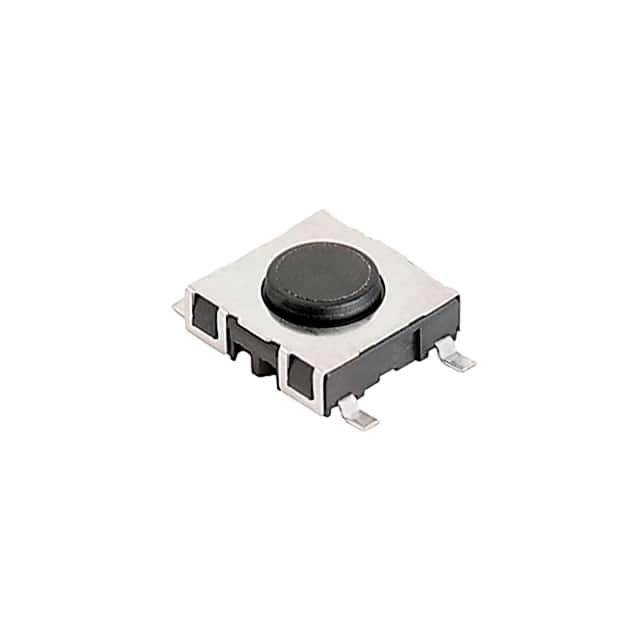

SCHURTER 开关配件 0862.8106

0862.8106概述

    Momentary Action Switch SMS 技术手册

    产品简介


    Momentary Action Switch SMS 是一款瞬时动作开关,适用于多种工业应用。这种开关可以通过不同的高度设计来适应不同需求,并且具有高品质的金和银触点。它具有短行程的特点(11.4毫米),提供印刷电路板(PCB)和表面贴装(SMD)两种安装方式。此外,它还提供了Gullwing引脚和J-引脚的选择,并可以配置延长按钮以满足特定的应用要求。主要应用于信息技术设备的安全标准中。

    技术参数


    电气参数
    - 切换电压:交流30V/直流42V
    - 切换电流:50mA
    - 额定切换容量:0.12W
    - 触点电阻:<50mΩ
    - 绝缘电阻:>100MΩ
    - 触点弹跳时间:典型值0.15ms
    - 使用寿命:>1百万次操作(额定切换容量)
    机械参数
    - 按键力:IP40:1.8±0.4N;IP67:2.2±0.4N
    - 按键行程:0.35±0.1mm
    - 终止强度:<100N
    - 寿命:>1百万次操作
    气候参数
    - 工作温度范围:-40°C至85°C
    - 储存温度范围:-40°C至85°C
    - 防护等级:IP40 和 IP67
    焊接参数
    - 焊接方法:回流焊
    - 可焊性:245°C/5秒
    - 耐热性:260°C/10秒
    材料
    - 密封膜(IP67):VMQ
    - 触点材料:金CuZn37 1.5μm Ni 0.5μm Au
    - 引脚材料:CuZn37 SnNi
    - 插座材料:热塑性塑料(PA 4.6)
    - 按钮材料:热塑性塑料(PC)
    - 按钮盖材料:X 12 CrNi 17 7

    产品特点和优势


    - 可靠的反馈感:开关在输入时提供可靠的触觉反馈。
    - 简单的组装:易于组装,减少制造复杂度。
    - 长使用寿命:超过1百万次操作。

    应用案例和使用建议


    应用场景
    - 本产品符合IEC/UL 60950标准,广泛应用于信息技术设备中。
    - 同时也适用于汽车、医疗和航空航天等行业。

    使用建议
    - 在高湿度环境中使用时,建议选择IP67防护等级的产品。
    - 高温环境下建议使用具有良好耐热性的焊锡进行连接。

    兼容性和支持


    - 本产品与多种电子元器件和设备兼容。
    - SCHURTER公司提供专业的技术支持和售后维护服务,确保客户使用无忧。

    常见问题与解决方案


    问题1:按键力不稳定
    解决方案:检查安装是否正确,确保按键行程和力符合技术参数。

    问题2:触点接触不良
    解决方案:清洁触点,更换有缺陷的部件。

    总结和推荐



    总结


    - Momentary Action Switch SMS 是一款高度可靠、耐用的瞬时动作开关,适用于各种工业应用场景。
    - 具有出色的机械和电气性能,广泛应用于信息技术、汽车、医疗和航空航天等领域。

    推荐
    - 我们强烈推荐使用这款开关,尤其是在需要高可靠性和长寿命的应用中。SCHURTER公司在行业内的良好口碑和强大技术支持,也为用户提供了更多的信心保障。

0862.8106参数

参数
长*宽*高 12.25mm(高度)
零件状态 在售
包装方式 散装

0862.8106厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0862.8106数据手册

厂牌 PDF简要描述 下载
SCHURTER 开关配件 SCHURTER 0862.8106 0862.8106数据手册

0862.8106封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.2066 ¥ 1.8122
400+ $ 0.203 ¥ 1.7799
800+ $ 0.2011 ¥ 1.7635
1400+ $ 0.1936 ¥ 1.6983
库存: 200
起订量: 200 增量: 100
交货地:
最小起订量为:200
合计: ¥ 362.44
直接购买
加入购物车
