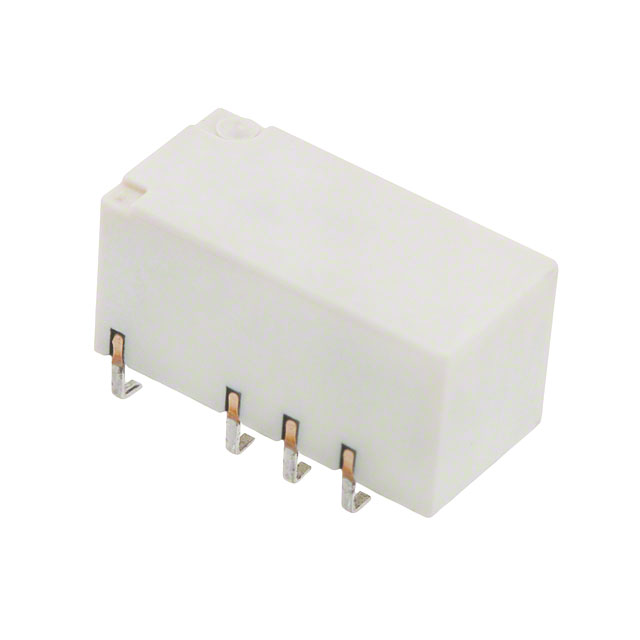

G6S-2G DC5

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, G6S, 线圈电压5V 直流, 双刀双掷, 表面贴装
供应商型号: 2052011
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 信号继电器 G6S-2G DC5

G6S-2G DC5概述

    G6S Surface-Mounting Relay 技术手册

    1. 产品简介


    G6S系列表面贴装继电器是专为信号负载开关设计的小型化、工业标准的双极继电器。该系列产品采用了长终端设计,便于焊接和安装,同时具备节省空间的特点,适合紧凑型电路板的设计需求。G6S系列特别适用于电信设备、测量仪器、办公自动化设备、音频视频产品、安防设备、楼宇自动化系统、工业设备、娱乐设备及家用电器等领域。

    2. 技术参数


    - 型号编号:G6S-2F, G6S-2G, G6S-2F-Y, G6S-2G-Y, G6SU-2F, G6SU-2G, G6SU-2F-Y, G6SU-2G-Y, G6SK-2F, G6SK-2G
    - 封装类型:表面贴装终端标准型号
    - 电源电压范围:3 VDC至24 VDC
    - 额定电流:最大2 A
    - 接触形式:双掷(DPDT)
    - 绝缘强度:介电强度为2,000 VAC;冲击耐压为2,500 V (2 × 10 μs)
    - 尺寸:高度9.4 mm,宽度7.5 mm,长度15 mm
    - 环境温度范围:-40°C至85°C
    - 湿度范围:5%至85%

    3. 产品特点和优势


    G6S系列继电器具有以下特点和优势:
    - 小巧轻便:高度仅为9.4 mm,重量约2 g,非常适合用于空间受限的应用场景。
    - 高可靠性:独特的终端结构设计可承受连续焊接过程,提供更高的可靠性和耐用性。
    - 高性能:提供高达2 A的额定电流和广泛的电压范围,适用于多种应用场合。
    - 高绝缘性能:具备2,000 VAC的介电强度和2,500 V的冲击耐压能力,确保了设备的安全运行。
    - 多样化型号:提供单稳态、单向线圈自保持及双向线圈自保持等多种型号选择,以满足不同应用场景的需求。

    4. 应用案例和使用建议


    应用案例:
    - 电信设备:用于交换机和路由器的信号切换。
    - 测量仪器:用于自动化测试设备中的信号切换和控制。
    - 办公自动化设备:如打印机和复印机的控制电路。
    - 家庭电器:用于冰箱、空调等家电的控制电路。
    使用建议:
    - 在选择电源电压时,建议根据具体应用场景选择合适的额定电压,以保证最佳的工作状态。
    - 在使用过程中,应注意环境温度和湿度的变化,确保继电器在合适的环境下工作。
    - 在高温或高湿环境中使用时,建议采取额外的散热和防护措施,以延长使用寿命。

    5. 兼容性和支持


    G6S系列继电器与其他电子元器件和设备具有良好的兼容性。制造商提供了详细的文档和技术支持服务,以帮助客户在使用过程中解决问题并获得最佳性能。此外,该系列继电器符合UL、CSA和BSI (EN62368-1)等认证标准,保证了产品的质量和可靠性。

    6. 常见问题与解决方案


    - 问题:继电器无法正常工作
    - 解决方案:检查电源电压是否符合要求,确认接线是否正确。如果仍然存在问题,建议更换继电器或联系技术支持。
    - 问题:接触不良
    - 解决方案:检查接触点是否有污垢或损坏,清洁或更换接触点。另外,确保连接处没有松动。
    - 问题:过热
    - 解决方案:检查工作环境温度,必要时采取散热措施。避免在过热环境下长时间工作。

    7. 总结和推荐


    综上所述,G6S系列表面贴装继电器以其小巧轻便、高可靠性、高性能和多样化的型号选择,在众多应用领域中表现卓越。无论是从技术参数还是实际应用场景来看,它都是市场上非常值得推荐的产品。我们强烈推荐使用G6S系列继电器来提高您设备的可靠性和效率。

G6S-2G DC5参数

参数
插入损耗 -
线圈电流 28.1mA
直流开关电压 220V
交流线圈电压 -
释放时间 4ms
运行时间 4ms
绝缘 -
最大开关电流 2A
直流线圈电压 5V
负载电流额定值 -
线圈电阻 178Ω
交流开关电压 250V
触头外形 DPDT(2 Form C)
长*宽*高 14.8mm*9.2mm*9.2mm
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 盒装,管装

G6S-2G DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6S-2G DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6S-2G DC5 G6S-2G DC5数据手册

G6S-2G DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
