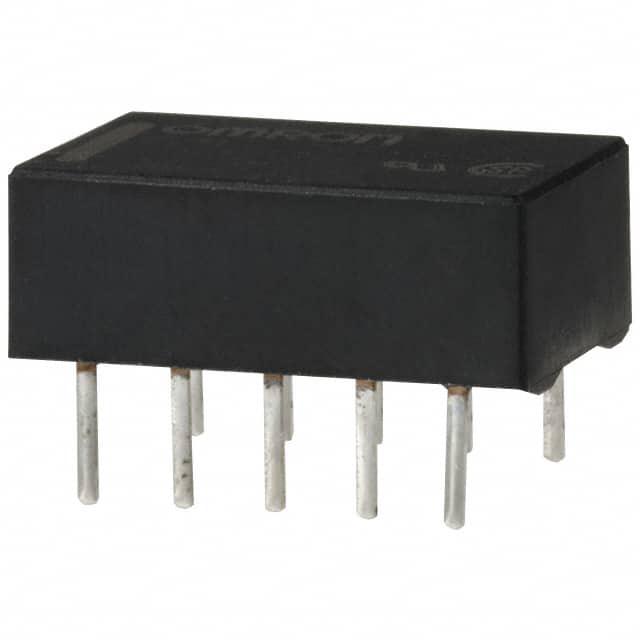

G6H-2-DC12

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 2ms 3ms 1A 110V 12V 2 Form C (DPDT-NO, NC) 1.028KΩ 11.7mA 125V DIP 通孔安装 14mm*9mm*5.25mm
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 信号继电器 G6H-2-DC12

G6H-2-DC12概述

    低信号继电器G6H产品技术手册

    产品简介


    低信号继电器G6H是一种超紧凑、超灵敏的双极双掷(DPDT)继电器。它体积小巧,厚度仅5毫米,具有低热电势,能有效降低磁干扰,适合高密度安装。该继电器采用了欧姆龙特有的移动环设计,具备高度稳定的磁场电路,能够应对振动和冲击。此外,它还具有高灵敏度和低额定功率消耗的特点,提供单圈和双圈两种锁存类型。G6H系列产品符合RoHS标准。

    技术参数


    - 触点数据
    - 触点类型:通过孔式DPDT(G6H-2)、表面贴装DPDT(G6H-2F)
    - 单圈锁存型(G6HU-2)、双圈锁存型(G6HK-2)
    - 额定负载:电阻负载(p.f. = 1),额定电流为0.50 A(125 VAC),1 A(30 VDC)
    - 最大操作电压:125 VAC,110 VDC
    - 最大操作电流:1 A
    - 最大切换容量:62.50 VA,33 W
    - 最小允许负载:10 μA,10 mVDC
    - 线圈数据
    - 非锁存型(G6H-2, G6H-2F)
    - 各种电压下的额定电流和电阻不同,例如:3 VDC时,额定电流为46.70 mA,电阻为64.30 Ω。
    - 单圈锁存型(G6HU-2)
    - 同上,3 VDC时,额定电流为33.30 mA,电阻为90 Ω。
    - 双圈锁存型(G6HK-2)
    - 同上,3 VDC时,额定电流为66.70 mA,电阻为45 Ω。
    - 其他特性
    - 接触电阻:最大值为50 mΩ(通过孔式);60 mΩ(表面贴装)
    - 操作时间:非锁存型最大3 ms(约2.0 ms);锁存型最大3 ms(约1.5 ms)
    - 释放时间:非锁存型最大2 ms(约1.0 ms);锁存型最大3 ms(约1.5 ms)
    - 最小设置/复位信号宽度:5 ms(23°C时)
    - 操作频率(最大):机械:36,000次/小时;电气:1,800次/小时(额定负载下)

    产品特点和优势


    G6H系列低信号继电器具有以下几个显著特点:
    - 超紧凑设计:尺寸仅为5 mm,适用于空间有限的应用场合。
    - 高稳定性:采用高度稳定的磁场电路,能够应对振动和冲击。
    - 低功率消耗:低额定功率消费,提高能源效率。
    - 兼容多种接口:提供通过孔式和表面贴装两种触点形式,适应不同应用场景。
    - 符合RoHS标准:环保材料,减少对环境的影响。

    应用案例和使用建议


    G6H系列继电器广泛应用于工业自动化、医疗设备、家用电器等领域。在工业自动化设备中,它们常用于电机控制和信号切换。使用时需要注意以下几点:
    - 预热温度:在焊接过程中,需要将PCB温度控制在180至200°C之间,确保焊接质量。
    - 环境条件:适用于-40°C至70°C的工作温度范围,相对湿度为5%至85%。

    兼容性和支持


    G6H系列继电器与多种电子设备兼容,适用于不同的电路设计。厂商提供全面的技术支持,包括详细的安装指南和售后服务。如果需要进一步的帮助,可以通过厂商网站获取更多资源和支持。

    常见问题与解决方案


    1. 问题:继电器长时间连续通电导致不稳定
    解决方案:建议使用锁存继电器(磁保持继电器),或者设计一个安全电路以保护继电器免受损坏。
    2. 问题:继电器在自动插入过程中抓力不稳定
    解决方案:确保继电器在自动插入过程中的每个爪子的抓力设置正确,以维持其性能。
    3. 问题:存储过程中外观变化或密封失效
    解决方案:在打开防潮包装后尽快使用继电器,若需长期存放,应将其重新放回原包装并密封。

    总结和推荐


    G6H系列低信号继电器是一款高性能、高可靠性的电子元件,适用于多种应用场合。其超紧凑的设计、高稳定性、低功耗和广泛的温度适用范围使其在市场上具有较强的竞争力。鉴于上述优点,强烈推荐使用G6H系列继电器。
    以上是对低信号继电器G6H的产品技术手册进行的详细解读,希望能为您提供全面的技术参考和实用指导。

G6H-2-DC12参数

参数
交流开关电压 125V
释放时间 2ms
绝缘 -
插入损耗 -
触头外形 2 Form C (DPDT-NO, NC)
交流线圈电压 -
直流线圈电压 12V
线圈电流 11.7mA
直流开关电压 110V
负载电流额定值 -
线圈电阻 1.028KΩ
最大开关电流 1A
运行时间 3ms
长*宽*高 14mm*9mm*5.25mm
通用封装 DIP
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装
