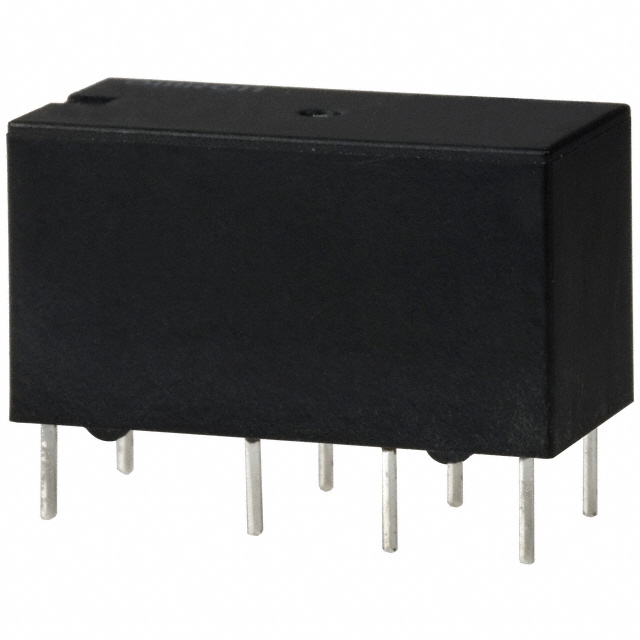

G5V-2-H1 DC9

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, IM, 线圈电压9V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号: 2691192
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 信号继电器 G5V-2-H1 DC9

G5V-2-H1 DC9概述

    低信号继电器G5V-2技术手册

    1. 产品简介


    低信号继电器G5V-2是专为处理计算机外设、电信和安全设备中的低信号而设计的产品。它能够切换高达2安培的负载,符合FCC第68部分的1500伏浪涌保护标准。该继电器采用可靠的双分叉交叉接触方式,并具有全密封结构,适合在严苛环境下长期稳定运行。

    2. 技术参数


    - 接触数据
    - 额定负载:0.50 A,125 VAC;2 A,30 VDC
    - 接触材料:银(镀金)
    - 最大工作电流:2 A
    - 最大开关容量:62.50 VA / 60 W
    - 最小允许负载:10 µA,10 mVDC
    - 线圈数据
    - 额定电压范围:3 VDC 至 48 VDC
    - 额定电流范围:166.7 mA 至 8.3 mA
    - 线圈电阻:18 Ω 至 7680 Ω
    - 吸合电压:0.04 V 至 20.10 V
    - 消耗功率:约50 mW至300 mW
    - 其他

    技术参数


    - 接触电阻:最大50 mΩ
    - 动作时间:最大7 ms(平均3.5 ms)
    - 释放时间:最大3 ms(平均0.8 ms)
    - 振动耐久性:10至55 Hz,1.50 mm双振幅
    - 冲击耐久性:1000 m/s²(约100G)机械耐久性;200 m/s²(约20G)故障耐久性
    - 工作温度范围:-25°C 至 70°C(-13°F 至 158°F)
    - 存储湿度范围:35% 至 85% RH
    - 使用寿命:机械操作次数至少1500万次
    - 尺寸:单位mm(英寸)

    3. 产品特点和优势


    - 可靠的双分叉交叉接触方式:确保了良好的电连接和高可靠性。
    - 全密封构造:能够在恶劣环境中长期稳定运行。
    - 宽电压范围:支持3 VDC到48 VDC,适用于多种应用场景。
    - 出色的绝缘性能:绝缘电阻不低于1000 MΩ,能够承受1000 VAC的电压。
    - 符合FCC标准:确保产品在电信领域的合规性。

    4. 应用案例和使用建议


    - 计算机外设:可以用于打印机、扫描仪等设备中的信号切换。
    - 电信设备:适用于交换机、路由器等设备中的信号控制。
    - 安全设备:可用于报警系统、监控摄像头等的安全控制。
    使用建议:
    - 在安装过程中要确保接触面清洁,以提高接触性能。
    - 根据不同的使用环境选择合适的电压等级。
    - 定期进行维护和检查,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:与其他常见的电子设备兼容,可以直接集成到现有的电路中。
    - 支持和服务:Omron提供详细的技术文档和支持服务,确保用户能够获得最佳的应用体验。

    6. 常见问题与解决方案


    - 问题:继电器动作时间过长。
    - 解决方案:检查输入电压是否在规定范围内,如低于最低要求可尝试调整电源电压。

    - 问题:接触电阻过高。
    - 解决方案:清洁接触面或更换新的继电器。

    7. 总结和推荐


    低信号继电器G5V-2以其高可靠性和广泛应用领域成为电子设备的理想选择。它具备广泛的适用性、优良的性能以及全面的支持服务,非常值得推荐给需要在复杂环境下进行信号控制的应用场合。

G5V-2-H1 DC9参数

参数
释放时间 3ms
运行时间 7ms
交流开关电压 125V
插入损耗 -
直流线圈电压 9V
直流开关电压 125V
触头外形 DPDT(2 Form C)
绝缘 -
线圈电流 16.7mA
最大开关电流 1A
负载电流额定值 -
交流线圈电压 -
线圈电阻 540Ω
长*宽*高 20.5mm*10mm*11.5mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

G5V-2-H1 DC9厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5V-2-H1 DC9数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G5V-2-H1 DC9 G5V-2-H1 DC9数据手册

G5V-2-H1 DC9封装设计

查看详情并下载
