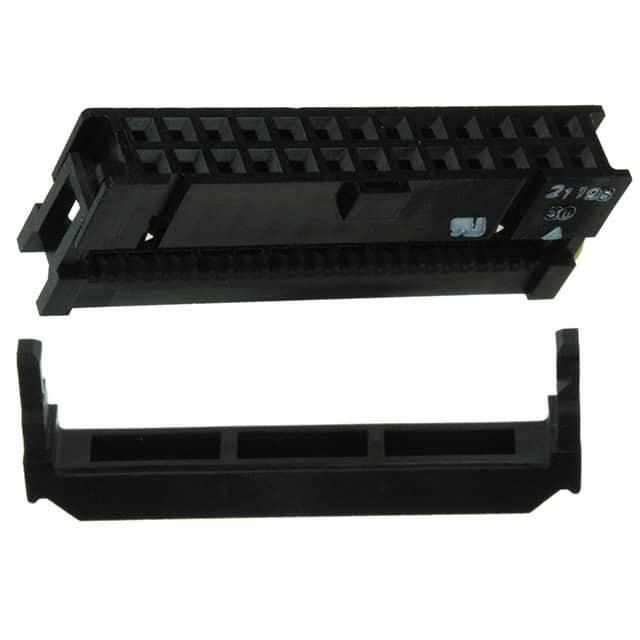

XG4M2630T

厂牌: OMRON/欧姆龙
产品描述: 28 AWG Receptacle 2.54mm 2 26pin 150nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 37.6mm(长度)
供应商型号: UA-XG4M2630T
供应商: 海外现货
标准整包数: 80
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 XG4M2630T

XG4M2630T概述


    产品简介


    Flat Cable Connectors XG4 是一款适用于电路板连接的主流电子元器件,符合美国军用标准(MIL-STD)。此系列的连接器通过改进设计以提高可靠性,并具有小巧的设计,可显著节省空间。它们可用于多层线缆和印刷电路板(PCB)之间的连接,具备高度灵活性和广泛的适用性。

    技术参数


    - 额定电流:XG4M 系列为 1A,而 XG4E 系列为 3A(取决于使用的插槽)
    - 额定电压:250 VAC(XG4M)/ 300 VAC(XG4E)
    - 接触电阻:最大 20 mΩ(在 20 mV 和 100 mA 条件下)
    - 绝缘电阻:最小 1,000 MΩ(在 500 VDC 下)
    - 耐压:500 VAC 持续 1 分钟(漏电流最大 1 mA)
    - 插入力:每接点最大 1.96 N
    - 拔出力:最小 0.39 N(使用测试量规,t=0.64 mm)
    - 插入耐久性:50 次
    - 工作温度范围:-55°C 至 105°C(低温无结冰)

    产品特点和优势


    Flat Cable Connectors XG4 系列具有多项显著优势,如:
    - 可靠的设计:采用新的生产系统,提高了连接器的可靠性。
    - 节省空间:提供箱式插头(XG4C),节省安装空间。
    - 多样化的连接方式:支持 ID 连接(XG4E),可用于线缆的接力连接。
    - 高密度布线:可以实现无限组合,适用于多种布线需求。
    - 锁扣功能:XG8 原型插头和 XG4C 箱式插头可以通过锁扣固定。
    - 标准认证:符合 MIL-STD 和 UL 标准。

    应用案例和使用建议


    Flat Cable Connectors XG4 主要应用于高密度布线和 PCB 连接场合。例如,在通信设备、工业控制设备及各种电子仪器中都有广泛应用。根据手册中的描述,这些连接器适用于线缆和 PCB 的连接,可以在有限的空间内实现高密度布线。
    使用建议:
    - 在进行自动化焊接时,确保预先紧固螺丝固定板子,避免连接器损坏。
    - 在连接 XG4M 带应力释放的插座前,尽可能减少电缆松弛。
    - 在操作锁扣时,不要用力超过活动范围,只能用手操作,避免工具造成损坏。

    兼容性和支持


    - 兼容性:XG4 系列与 XG5 系列和其他 XG 系列产品之间存在多种互配组合。
    - 支持:厂商提供了详细的文档和支持服务,包括安装和维护指南,有助于客户更好地使用和管理这些连接器。

    常见问题与解决方案


    问题1:连接器在操作锁扣时受损。
    解决方案:在操作锁扣时,不要用力过猛,只能用手操作,避免使用工具导致连接器损坏。
    问题2:如何选择正确的连接器型号?
    解决方案:根据所需的电流和电压选择正确的型号,同时考虑实际应用中的布线需求和空间限制。

    总结和推荐


    Flat Cable Connectors XG4 系列凭借其紧凑的设计、可靠的标准认证和广泛的应用场景,成为高密度布线和 PCB 连接的理想选择。该系列产品具备多种优势,是市场上具有竞争力的产品之一。我们强烈推荐使用这些连接器来满足您的高密度布线需求。

XG4M2630T参数

参数
颜色 黑色
针脚数 26pin
线规 28 AWG
触头镀层
电缆端接 IDC
触头镀层厚度 150nm
间距 2.54mm
类型 Receptacle
排数 2
长*宽*高 37.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

XG4M2630T厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4M2630T数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 OMRON/欧姆龙 XG4M2630T XG4M2630T数据手册

XG4M2630T封装设计

查看详情并下载
Symbol
Footprint
3D Model
