XW4M-04D1-V1DS

产品分类: 卡边缘连接器 - 其他
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: CSJ-ST48752037
供应商: 海外现货
标准整包数: 1

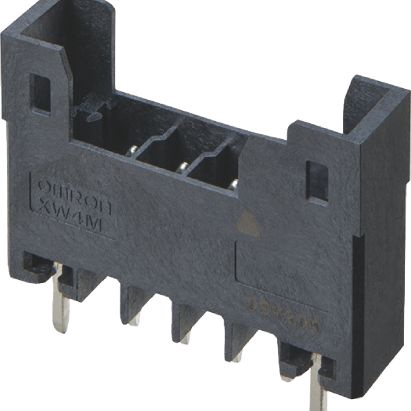

OMRON/欧姆龙 卡边缘连接器 - 其他 XW4M-04D1-V1DS

XW4M-04D1-V1DS概述


    产品简介


    产品名称:3.5mm-Pitch Push-In Terminal Block PCB Connectors
    产品类型:3.5mm间距插拔式端子台PCB连接器,专为提高连接器插入和移除效率以及电缆布线而设计。
    主要功能:
    - 实现快速安全的电缆插入与移除。
    - 通过独特的接合结构确保高接触可靠性,有助于提升检查、组装和维护的效率。
    - 支持通孔回流焊工艺,适用于回流焊接。
    - 插座顶部标准引脚编号打印,无需额外空间用于引脚识别。
    - 配备“免手扶”机制,可在螺钉刀插入时保持稳定。
    - 可选配编码键以防止错误插入。
    应用领域:广泛应用于工业自动化、通信设备、消费电子等领域。

    技术参数


    电性能:
    - 固态电线适用截面积范围:0.2 mm²至1.5 mm²
    - 绞合电线适用截面积范围:0.2 mm²至1.5 mm²
    - 带塑料套管绞合电线适用截面积范围:0.2 mm²至0.75 mm²
    - 带无塑料套管绞合电线适用截面积范围:0.2 mm²至1.5 mm²
    - 剥线长度要求:最小9.5 mm
    机械性能:
    - IEC额定电压(III/3):160 V
    - IEC额定电流:8 A
    - 使用组别(UG):B/D
    - UL额定电压:300 V(仅XW4N-@@D@-@,XW4M-@@D1-@@D@),150 V(仅XW4M-@@D2-@@D@)
    - UL额定电流:8 A
    - 耐压等级:1600 VAC 1分钟(泄漏电流:最大1 mA)
    环境适应性:
    - 工作温度范围:-40℃到100℃(无凝露或冰冻)
    - 工作湿度范围:5%到85%RH
    - 存储温度范围:-40℃到70℃(无凝露或冰冻)
    - 存储湿度范围:5%到70%RH
    - 连接器配对温度范围:-5℃到40℃(无凝露或冰冻)
    - 连接器配对湿度范围:5%到70%RH

    产品特点和优势


    特点:
    - 独特的接合结构,便于快速插入和移除。
    - 支持回流焊接,提升了安装的灵活性。
    - 引脚编号清晰可见,无需额外标记。
    - 免手扶机制提高了操作的安全性和便捷性。
    - 选择配备编码键,防止误操作。
    优势:
    - 提高装配和维护效率,降低生产成本。
    - 在严苛环境下依然保持高性能和可靠性。
    - 易于识别和定位,方便安装和调试。

    应用案例和使用建议


    应用案例:
    - 本产品可应用于工业自动化控制系统的信号传输、传感器数据采集及各种精密测量装置的连接。
    - 在通信设备中作为模块间的高速数据传输接口,确保数据传输的可靠性和稳定性。
    使用建议:
    - 操作前请仔细阅读手册中的注意事项部分,尤其是关于水吸性和温度变化的影响。
    - 在安装过程中,务必保持平稳操作,避免因不当操作导致的损坏。
    - 连接前确认电线规格符合产品要求,避免因电线不匹配导致的功能异常。

    兼容性和支持


    兼容性:
    - 本产品与现有多种PCB布局相兼容,能够灵活应用于不同类型的电路板上。
    - 与螺丝刀和其他相关工具兼容,确保操作便捷。
    支持信息:
    - 如需更多技术支持,可联系制造商的技术支持部门。
    - 定期更新的产品文档和技术支持信息,可以在制造商的官方网站上获取。

    常见问题与解决方案


    问题1:连接器无法完全插入。
    解决方案:确保正确操作插入方向,并确保插槽没有异物阻碍。
    问题2:连接器在高温环境中运行不稳定。
    解决方案:查阅手册中的环境适应性数据,确认使用条件符合要求;必要时采取散热措施。
    问题3:插入后的电线出现松动现象。
    解决方案:检查插入深度是否足够,并确认电线剥线长度是否满足要求。

    总结和推荐


    总结:
    3.5mm-Pitch Push-In Terminal Block PCB Connectors以其高效、可靠的特性成为工业和商业应用的理想选择。无论是从功能还是性价比方面来看,这些连接器都表现出色。
    推荐:
    鉴于其卓越的性能和广泛的应用领域,强烈推荐在各种电子设备和系统中采用这款连接器。无论是在研发阶段还是批量生产过程中,都能提供出色的表现。
