首页  >  产品百科  >  J7MC-3P-10

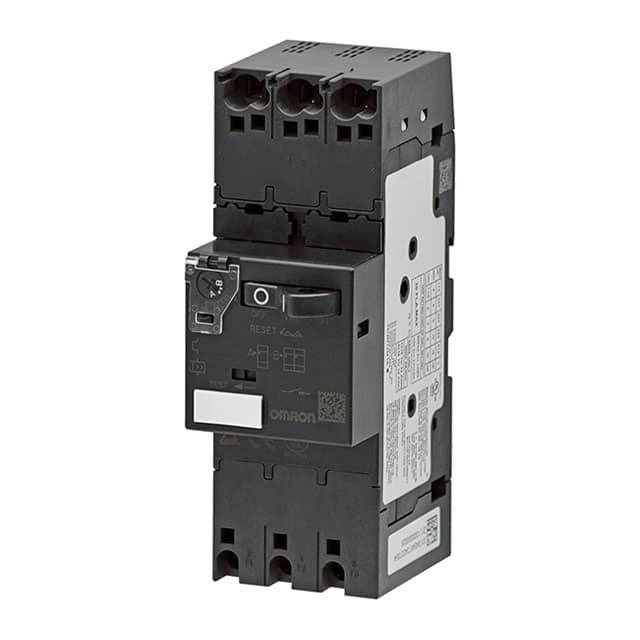

J7MC-3P-10

产品分类: 断路器
厂牌: OMRON/欧姆龙
产品描述: Omron 电动机保护装置, 额定电流10 A, 电源电压400 V
供应商型号: 236-J7MC-3P-10-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 断路器 J7MC-3P-10

J7MC-3P-10概述


    产品简介


    手动电机启动器(电机保护断路器)J7MC系列
    J7MC系列是一款集过载保护、缺相保护和短路保护于一体的电机保护断路器。该产品适用于多种应用场合,尤其是对电动机进行AC-3类控制,且功率范围为2.2 kW (200至240 VAC) 或5.5 kW (380至440 VAC)。

    技术参数


    - 工作电压:200至690 VAC
    - 额定频率:50/60 Hz
    - 绝缘电压:690 VAC
    - 冲击耐压:6 kV
    - 工作温度范围:-20°C至+60°C
    - 储存温度范围:-40°C至+80°C(无冷凝或结冰)
    - 最大电流设置范围:0.16至20 A
    - 工作环境相对湿度:最大95%RH(无冷凝或结冰)
    - 最大操作频率(电机启动次数):每小时25次
    - 机械寿命:100,000次循环
    - 电气寿命:100,000次循环
    - 耐振动能力:10至55 Hz,加速度15 m/s²
    - 抗冲击能力:冲击值50 m/s²
    - 防护等级:IP20(IEC 60529)

    产品特点和优势


    J7MC系列具有以下显著特点和优势:
    1. 简化布线:采用Push-In Plus接线技术,减少了布线和维护时间。
    2. 高可靠性:具备最高100 kA/440 VAC的分断能力。
    3. 多种开关选项:标准型摇杆开关和高性能型旋转开关可供选择。
    4. 保护功能:具备过载保护、缺相保护和短路保护。
    5. 安全性:配备锁闭旋钮,防止误操作。
    6. 标准认证:符合主要安全标准,如EN 60947-2 (IEC 60947-2),UL60947-4-1,CSA 22.2 No.60947-4-1,CCC GB/T 14048.2等。

    应用案例和使用建议


    J7MC系列常用于需要精确电机控制的应用场景,如工业自动化系统、建筑设备、农业机械等。例如,在一个使用2.2 kW电机的工厂中,可以选用J7MC-3P-E25型号,它能有效控制电机的运行并提供全面的保护。使用时,建议严格按照技术手册进行安装,确保所有接线正确无误后再通电。

    兼容性和支持


    - 兼容设备:J7MC系列与OMRON的磁力接触器J7KC配合使用效果最佳。
    - 厂商支持:提供完整的安装和维护指南,并通过官方网站提供最新信息和常见问题解答。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查是否有过载情况,排除故障后重新启动 |
    | 短路 | 检查电源线路,确保连接正确且未损坏 |
    | 温度过高 | 确保设备周围有足够的通风 |

    总结和推荐


    总结:J7MC系列凭借其可靠的保护功能、高效的布线技术和广泛的适用性,成为一款优秀的电机保护断路器。该系列产品能够满足不同场景下的需求,并具有较高的市场竞争力。
    推荐:鉴于其出色的性能和广泛的应用范围,我们强烈推荐使用J7MC系列电机保护断路器。在使用过程中,请严格遵守安全指南,以确保最佳的工作效果和使用寿命。

J7MC-3P-10参数

参数
额定电流 10A
极数 3
额定电压-AC 690V
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 手动电机启动器
执行器类型 控制杆
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

J7MC-3P-10厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J7MC-3P-10数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 断路器 OMRON/欧姆龙 J7MC-3P-10 J7MC-3P-10数据手册

J7MC-3P-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
