J7KNA-09-10 230

产品分类: 接触器
厂牌: OMRON/欧姆龙
产品描述: Omron 接触器, 3极, 触点9 A
供应商型号: J7KNA-09-10-230
供应商: TME
标准整包数: 1

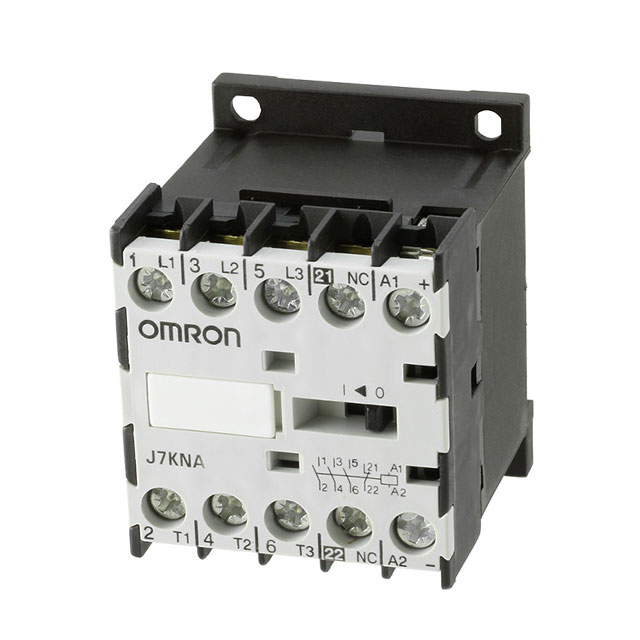

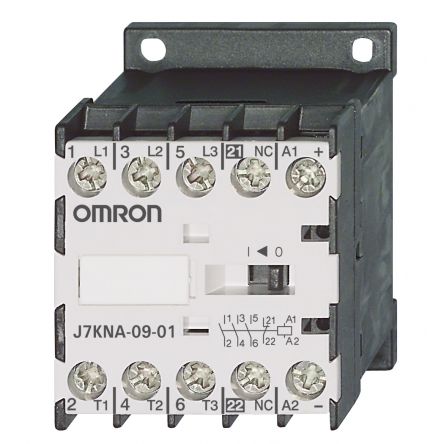

OMRON/欧姆龙 接触器 J7KNA-09-10 230

J7KNA-09-10 230概述

    # Mini Motor Contactor J7KNA 技术手册

    产品简介


    Mini Motor Contactor J7KNA 是一款主要用于交流和直流操作的主接触器。其设计用于控制电动机和其他负载。集成辅助触点使其能够广泛应用于各种电子设备。产品提供螺钉固定和35mm DIN导轨安装选项,支持从4到5.5千瓦(AC3,380/415V)的功率范围。此外,辅助触点适合电子设备,符合DIN 19240标准,具有手指防护功能,符合VBG 4标准。

    技术参数


    - 型号: J7KNA
    - 额定电压范围:
    - 交流24V、230V、400V、500V
    - 直流24V、48V、110V
    - 额定电流: 9A 至 12A
    - 机械寿命:
    - 交流操作: 5 x 10^6 次
    - 直流操作: 15 x 10^6 次
    - 热稳定电流: 690V 下可达 10A
    - 耐冲击性: 符合IEC 68-2-27标准,冲击时间20ms
    - 最大操作温度: 开放状态 -40至+60°C,封闭状态 -40至+40°C
    - 短路保护: 协调类型1: gL/gG 熔丝最大值为40A;协调类型2: gL/gG 熔丝最大值为25A
    - 电缆规格: 主连接器固态或绞合导线 0.5至2.5平方毫米

    产品特点和优势


    Mini Motor Contactor J7KNA 的独特之处在于其集成辅助触点,使它适用于多种电子设备。产品支持螺钉固定和35mm DIN导轨安装,安装方便。此外,它的手指防护设计保证了使用安全。产品的高机械寿命和优良的耐冲击性使其在工业环境中表现出色。

    应用案例和使用建议


    该产品通常应用于需要控制三相电机的应用场合,例如工厂自动化系统、电机驱动系统和电源管理系统。在选择合适的熔丝时,应注意产品与短路保护的协调类型以确保可靠运行。根据使用场景的不同,可以选择不同类型的连接方式以满足具体需求。

    兼容性和支持


    Mini Motor Contactor J7KNA 与各种电气设备和控制系统高度兼容。供应商提供了详细的技术支持和维护信息,确保用户可以高效使用产品并进行必要的维护。此外,产品符合多项国际标准,如ICE 947-5-1、VDE 0660 和 EN 60947-5-1。

    常见问题与解决方案


    1. 问题: 额定电流选择不当。
    - 解决办法: 根据应用的具体需求选择合适的额定电流,避免过载。
    2. 问题: 操作频率过高导致设备损坏。
    - 解决办法: 根据实际应用选择合适的操作频率,避免频繁操作。
    3. 问题: 安装错误导致设备无法正常工作。
    - 解决办法: 严格按照产品手册中的安装指南进行安装,确保所有连接正确无误。

    总结和推荐


    综上所述,Mini Motor Contactor J7KNA 是一款高性能、多功能的产品,适用于多种工业应用场合。其优良的设计、卓越的性能和可靠的耐用性使其成为理想的电机控制解决方案。强烈推荐使用此产品来提高您的系统的效率和可靠性。

J7KNA-09-10 230参数

参数
交流开关电压 400V
线圈电流 -
释放时间 -
交流线圈电压 230V
额定接触电流 9A
直流开关电压 -
必须释放电压 -
必须吸合电压 -
运行时间 -
直流线圈电压 -
触头外形 3 Form A (3PST-NO)
开关功能 3P
长*宽*高 49mm*45mm*57.5mm
安装方式 DIN导轨安装,底座安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

J7KNA-09-10 230厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J7KNA-09-10 230数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接触器 OMRON/欧姆龙 J7KNA-09-10 230 J7KNA-09-10 230数据手册

J7KNA-09-10 230封装设计

查看详情并下载
Symbol
Footprint
3D Model
