G5V-2-H1 DC12

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, Card SN, 线圈电压12V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号: G5V-2-H1 DC12 BY OMZ/C
供应商: 国内现货
标准整包数: 100

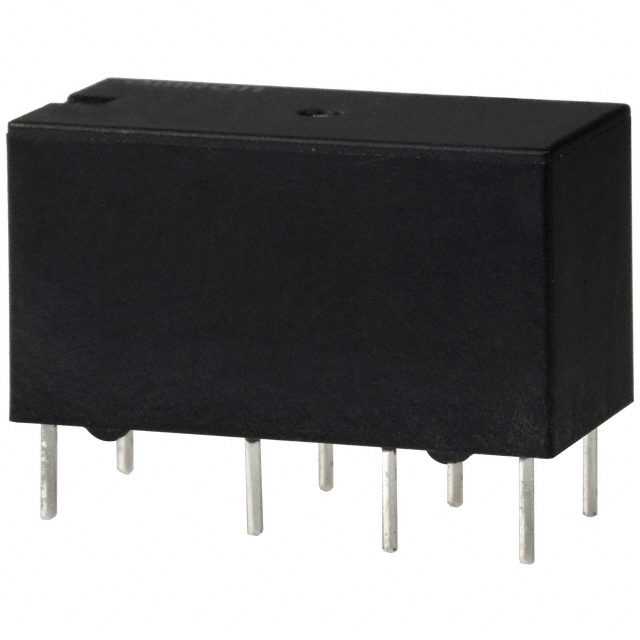

OMRON/欧姆龙 信号继电器 G5V-2-H1 DC12

G5V-2-H1 DC12概述

    低信号继电器G5V-2的技术手册

    1. 产品简介


    低信号继电器G5V-2是一款适用于处理低信号的应用产品,如计算机外设、电信设备和安全设备。它具有高可靠性的双层交叉条形触点,能够切换高达2安培的负载。这款继电器通过了FCC第68部分的1500伏浪涌测试,确保了在高压环境下工作的稳定性。

    2. 技术参数


    - 接触参数
    - 额定负载:交流125V时0.50A,直流30V时2A
    - 触点材料:银(镀金)
    - 持续电流:2A
    - 最大操作电压:交流125V,直流125V
    - 最大操作电流:2A
    - 最大切换容量:62.5VA,60W
    - 最小允许负载:10µA,10mVDC
    - 线圈参数
    - 额定电压:3V至48VDC
    - 吸合电压范围:额定电压的75%最大至120%最小
    - 释放电压范围:额定电压的5%最小至110%最大
    - 功耗:最低为50mW,最高为580mW
    - 线圈电阻:变化范围较广,具体数值见上表
    - 其他参数
    - 接触电阻:50mΩ最大(G5V-2, G5V-2-H)或100mΩ最大(G5V-2-H1)
    - 操作时间:最长7ms(平均值约3.5ms)
    - 释放时间:最长3ms(平均值约0.8ms)
    - 振动耐久性:10至55Hz,1.50mm双幅
    - 冲击耐久性:机械1000m/s²(约100G),失效100m/s²(约20G)
    - 工作温度范围:-25°C至70°C
    - 湿度范围:35%至85%RH
    - 服务寿命:机械寿命最少1500万次(在操作频率为每小时36000次的情况下)
    - 重量:6g(0.21oz)

    3. 产品特点和优势


    - 可靠性:双层交叉条形触点设计,提高了电气连接的稳定性和长期使用的可靠性。
    - 安全性:通过FCC第68部分的1500伏浪涌测试,确保在极端条件下仍能正常工作。
    - 多功能性:适用于多种低信号应用场景,具有广泛的额定电压范围,使得其可以在不同环境中使用。

    4. 应用案例和使用建议


    - 应用案例:本产品可以应用于计算机外设、电信设备和安全系统中。例如,在一个网络交换机的设计中,G5V-2可以用作电源管理模块的一部分,以实现设备的开关控制。
    - 使用建议:在设计包含G5V-2的产品时,需要考虑其最小允许负载,确保在低信号条件下也能正常工作。同时,建议在高温环境下使用时注意线圈电阻的变化,以避免过热导致的损坏。

    5. 兼容性和支持


    - 兼容性:G5V-2可以与其他标准接口的设备兼容,例如在计算机外设和安全系统中的使用。
    - 支持:Omron公司提供了详尽的技术文档和支持服务,以帮助客户更好地理解和使用该产品。客户可以通过官方电话或网站获取相关技术支持和维修服务。

    6. 常见问题与解决方案


    - 问题1:继电器在使用过程中频繁跳动。
    - 解决方案:检查接线是否松动,确保所有连接都牢固无误;检查是否有外部干扰源影响到继电器的正常工作。
    - 问题2:继电器的使用寿命明显低于预期。
    - 解决方案:核查继电器的工作条件是否符合其技术参数要求,如电压、电流等是否超出限定范围。另外,也需关注环境因素,比如温度和湿度的影响。

    7. 总结和推荐


    低信号继电器G5V-2凭借其卓越的可靠性和多样的应用能力,在市场上具有较强的竞争力。其广泛适用的额定电压范围和对环境因素的良好适应性使其成为许多应用场景的理想选择。综上所述,强烈推荐使用G5V-2继电器,特别是在需要处理低信号且对设备可靠性要求较高的场合。

G5V-2-H1 DC12参数

参数
线圈电阻 960Ω
绝缘 -
交流开关电压 125V
线圈电流 12.5mA
交流线圈电压 -
释放时间 3ms
插入损耗 -
直流开关电压 125V
负载电流额定值 -
运行时间 7ms
直流线圈电压 12V
触头外形 DPDT(2 Form C)
最大开关电流 1A
长*宽*高 20.5mm*10mm*11.5mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

G5V-2-H1 DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5V-2-H1 DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G5V-2-H1 DC12 G5V-2-H1 DC12数据手册

G5V-2-H1 DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
