G6K-2P DC12

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, HFD3-V, 线圈电压12V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号: J-OMRO-0003581
供应商: Chip1stop
标准整包数: 1

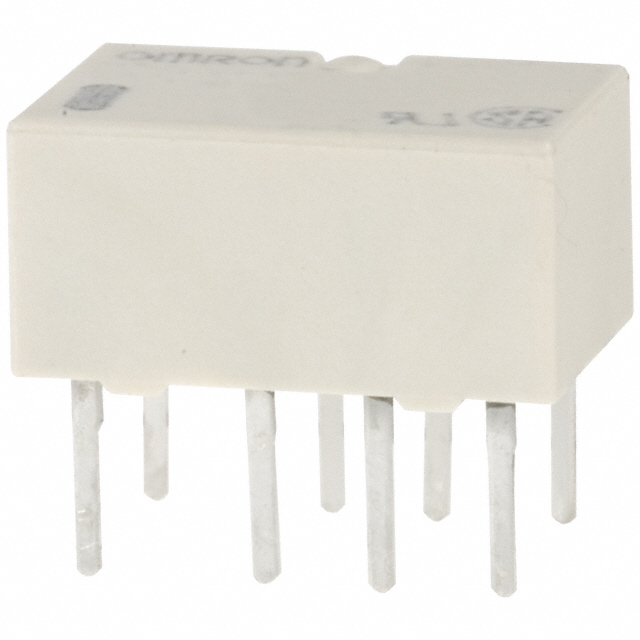

OMRON/欧姆龙 信号继电器 G6K-2P DC12

G6K-2P DC12概述


    产品简介


    G6K Surface Mounting Relay 是一种表面贴装继电器,以其全球最小的安装面积而闻名。它属于超小型继电器系列,高度仅为5.2毫米,适用于高密度安装,尤其适合现代电子设备中空间有限的应用场景。该系列产品广泛应用于电信设备、办公自动化设备、测试和测量设备、楼宇自动化系统、安防设备、工业设备、娱乐设备及家用电器等领域。

    技术参数


    - 尺寸:高5.2 mm × 宽6.5 mm × 长10 mm(G6K(U)-2F(-Y))
    - 重量:约0.7克
    - 触点形式:双极/双掷(2PDT)(2c)
    - 额定负载:0.3 A(125 VAC),1 A(30 VDC)
    - 最大开关电压:125 VAC,60 VDC
    - 最大开关电流:1 A
    - 绝缘电阻:1,000 MΩ(在500 VDC条件下)
    - 额定接触电阻:最大100 mΩ
    - 耐压能力:1,500 VAC(50/60 Hz),持续1分钟;冲击耐压:2,500 V(2 × 10 μs)
    - 振动和冲击抗性:耐振性能优越,耐冲击强度高达1,000 m/s²
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +85°C
    - 湿度范围:5% 至 85%
    - 电气特性:符合UL/CSA标准,通过BSI认证(EN62368-1)

    产品特点和优势


    1. 小型化设计:是目前市面上体积最小的表面贴装继电器之一,高度仅为5.2 mm,有助于高密度电路板的设计。
    2. 轻量化:重量仅0.7克,可以加快自动贴片机的速度,提高生产效率。
    3. 高性能终端结构:具有高红外照射效率的端子设计,确保焊接效果优异。
    4. 强电绝缘性能:额定载流能力为2 A,且满足严苛的电气性能要求。
    5. 可靠性高:电气耐久性达到10万次,机械耐久性达到5,000万次。
    6. 适应性强:工作温度范围宽广,支持多种电源电压输入。

    应用案例和使用建议


    应用案例
    1. 电信设备:G6K继电器被用于路由器、交换机等电信设备,保证数据传输的稳定性。
    2. 办公自动化机器:适用于复印机、打印机等办公设备,确保操作流畅。
    使用建议
    - 在高密度装配时需确保继电器位置正确,避免焊接不充分。
    - 定期进行性能检测,特别是在极端环境条件下使用时。
    - 将其放置于低湿度环境,防止湿气对继电器造成损坏。

    兼容性和支持


    - 兼容性:G6K系列继电器与其他电子元件兼容良好,可以在各种类型的电路板上使用。
    - 技术支持:制造商提供全面的技术支持和维护服务,包括安装指南和故障排除文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法正常工作 | 检查电源电压是否符合规格,确认接线无误。 |
    | 触点粘连 | 清洁触点,检查负载电流是否超出额定值。 |
    | 绝缘性能下降 | 检查周围环境的湿度,减少水分影响。 |

    总结和推荐


    G6K Surface Mounting Relay 是一款性能卓越、可靠性高的表面贴装继电器,适用于需要高密度安装、紧凑空间和高可靠性的应用场景。它在电信设备、办公自动化设备、测试和测量设备等多个领域都有广泛应用。总体而言,它在性能、尺寸、可靠性和成本效益方面表现出色,是一款值得推荐的产品。如果您正在寻找一款高效可靠的继电器来提升您的电子产品性能,G6K系列将是不错的选择。

G6K-2P DC12参数

参数
直流开关电压 60V
触头外形 DPDT(2 Form C)
最大开关电流 1A
交流线圈电压 -
绝缘 -
运行时间 3ms
负载电流额定值 -
交流开关电压 125V
直流线圈电压 12V
线圈电流 9.1mA
释放时间 3ms
插入损耗 -
线圈电阻 1.31KΩ
长*宽*高 10mm*6.5mm*6.5mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

G6K-2P DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6K-2P DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6K-2P DC12 G6K-2P DC12数据手册

G6K-2P DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1605 ¥ 29.3768
10+ $ 3 ¥ 29.2793
50+ $ 2.93 ¥ 28.596
500+ $ 2.92 ¥ 28.4985
1000+ $ 2.65 ¥ 25.8633
库存: 1360
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.37
直接购买
加入购物车
