G6KU-2F-Y DC3

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, 线圈电压3V 直流, 双刀双掷, 表面贴装
供应商型号: 6839740
供应商: 海外现货
标准整包数: 1

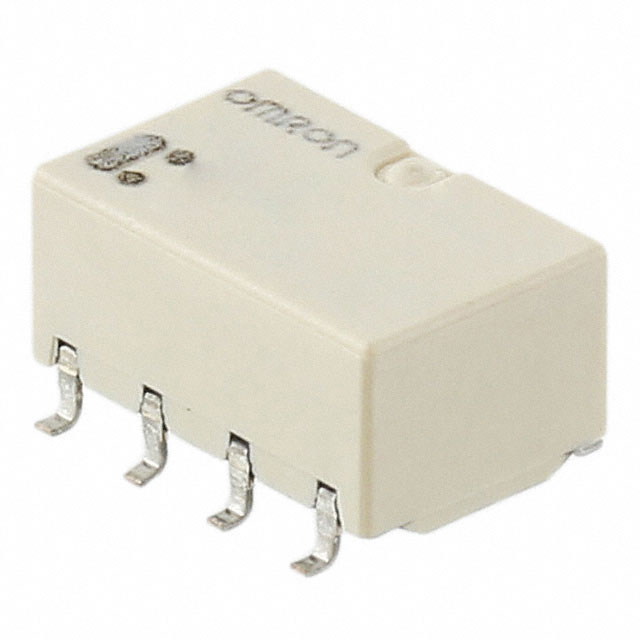

OMRON/欧姆龙 信号继电器 G6KU-2F-Y DC3

G6KU-2F-Y DC3概述


    产品简介


    G6K表面贴装继电器是一种具有世界最小安装面积的微小型继电器。该型号产品体积仅为5.2 mm(高)× 6.5 mm(宽)× 10 mm(长),非常适合高密度安装需求(G6K(U)-2F(-Y))。其低轮廓设计为5.2 mm,有助于提高装配效率;轻量化重量仅0.7克,适用于高速装配过程。此外,它还采用了独特的终端结构,具备较高的红外辐射效率,确保了焊接时的优良表现。
    主要应用领域包括通信设备、办公自动化设备、测试和测量设备、楼宇自动化设备、安防设备、工业设备、娱乐设备和家用电器。

    技术参数


    - 额定电压:3 VDC、4.5 VDC、5 VDC、12 VDC、24 VDC
    - 额定电流(3 VDC时):33.0 mA
    - 线圈电阻(3 VDC时):91 Ω
    - 必须动作电压:最大80%,最小10%
    - 必须释放电压:最大10%,最小75%
    - 最大电压:150%
    - 电源功耗(3 VDC时):约100 mW
    - 绝缘电阻:最小1,000 MΩ(500 VDC)
    - 耐压强度:线圈和触点间为1,500 VAC,不同极性触点间为1,000 VAC,相同极性触点间为750 VAC
    - 冲击电压试验电压:线圈和触点间为1,500 V(10 × 160 μs),不同极性触点间为1,500 V(10 × 160 μs)
    - 抗振性:破坏振动:10-55-10 Hz,单振幅2.5 mm(双振幅5 mm),55到500 Hz,300 m/s²;操作失误:10-55-10 Hz,单振幅1.65 mm(双振幅3.3 mm),55到500 Hz,200 m/s²
    - 耐冲击性:破坏:1,000 m/s²;操作失误:750 m/s²
    - 机械寿命:最少50,000,000次操作(每小时36,000次)
    - 电气寿命:最少100,000次操作(每小时1,800次)
    - 失效率(P级):10 μA在10 mVDC
    - 环境温度:-40至+85℃(无冰霜或冷凝)
    - 环境湿度:5%至85%
    - 重量:约0.7 g
    - 触点类型:分叉式横梁
    - 触点材料:银(Au合金)
    - 额定负载:交流125 V,直流30 V
    - 最大切换电压:125 VAC,60 VDC
    - 最大切换电流:1 A

    产品特点和优势


    G6K表面贴装继电器的优势在于其紧凑的设计、高效的焊接能力和优越的耐久性。其采用的独特终端结构不仅能够提升装配效率,而且使得焊接更加可靠。同时,通过优化线圈与触点之间的距离,该型号继电器提供了高达2,500 V的冲击电压试验电压(符合Telcordia标准),使其能够在高要求的应用环境中稳定运行。

    应用案例和使用建议


    该继电器广泛应用于各种场景,如电信设备、办公自动化设备和家用电器等。对于需要在紧凑空间内进行安装的应用,这款继电器特别适合。此外,在需要高可靠性和长寿命的应用中,该继电器也表现出色。为了充分利用其性能,建议在实际应用中注意以下几点:
    1. 确保继电器的安装方向正确,避免误装。
    2. 在高温环境下使用时,注意散热,确保继电器能在额定温度范围内正常工作。
    3. 按照制造商推荐的操作频率和环境条件进行操作,以避免过载。

    兼容性和支持


    该继电器的触点间距为2.54 mm,这与许多标准电路板设计兼容。此外,制造商提供详细的安装指南和技术支持,帮助用户正确安装和使用继电器。用户还可以通过制造商的网站获取最新的CAD数据和2D/3D图纸。

    常见问题与解决方案


    - Q:如何检查继电器的使用寿命?
    A: 可以通过测量继电器的接触电阻来检查其使用寿命。定期测试并记录接触电阻值,如果发现显著变化,则可能需要更换继电器。

    - Q:继电器的抗振性如何验证?
    A: 制造商提供了详细的振动测试数据。如果实际使用环境存在强烈振动,建议使用额外的固定措施或选择更高级别的抗振型继电器。

    - Q:如何确保继电器的电气安全?
    A: 继电器经过严格的耐压测试,确保在规定的最大电压范围内可以正常工作。建议严格按照电气规格书的要求进行操作,避免过电压导致损坏。

    总结和推荐


    综上所述,G6K表面贴装继电器是一款性能优异且应用广泛的微小型继电器。其紧凑的尺寸、高效的焊接特性和出色的耐用性使其成为众多应用的理想选择。尽管价格可能略高于一些常规型号,但其高可靠性及长期稳定的性能无疑使其值得投资。因此,强烈推荐在需要高密度安装和高可靠性的应用场景中使用G6K表面贴装继电器。

G6KU-2F-Y DC3参数

参数
直流开关电压 60V
交流开关电压 125V
最大开关电流 1A
线圈电阻 91Ω
线圈电流 33mA
运行时间 3ms
直流线圈电压 3V
交流线圈电压 -
负载电流额定值 -
插入损耗 -
绝缘 -
触头外形 DPDT(2 Form C)
释放时间 3ms
长*宽*高 10mm*5.2mm*7.8mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 盒装,托盘,管装

G6KU-2F-Y DC3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6KU-2F-Y DC3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6KU-2F-Y DC3 G6KU-2F-Y DC3数据手册

G6KU-2F-Y DC3封装设计

查看详情并下载
Symbol
Footprint
3D Model
