G2R-2 DC48

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 中间继电器, G2R系列, 48V 直流线圈电压, 切换电流3A, 双刀双掷
供应商型号: 6838729
供应商: 海外现货
标准整包数: 1

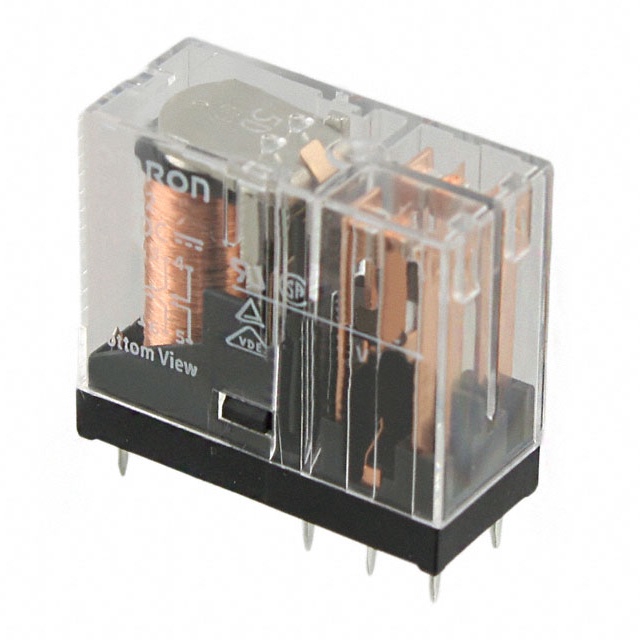

OMRON/欧姆龙 信号继电器 G2R-2 DC48

G2R-2 DC48概述

    G2R PCB Power Relay 技术手册

    1. 产品简介


    G2R PCB Power Relay 是一款广泛应用在各类电子设备中的单极/双极功率继电器。它的主要功能是在控制电路中切换大电流负载,如开关电源、电机驱动等。G2R 系列广泛应用于工业自动化、家用电器、通信设备和医疗设备等领域。

    2. 技术参数


    以下是 G2R PCB Power Relay 的关键技术参数:
    - 额定负载
    - 单极:10 A(250 VAC),5 A(30 VDC)
    - 双极:5 A(250 VAC),3 A(30 VDC)
    - 电气特性
    - 最大切换电压:380 VAC, 125 VDC
    - 最大切换电流:10 A(单极),5 A(双极)
    - 额定电流:根据不同的型号有所变化,见技术手册表格
    - 工作环境
    - 操作温度范围:-40°C 到 70°C
    - 操作湿度范围:5% 到 85%
    - 电气特性
    - 绝缘电阻:最小 1,000 MΩ
    - 工频耐压:5,000 VAC(1 分钟)

    3. 产品特点和优势


    G2R PCB Power Relay 的显著特点是其高可靠性、安全性和广泛的适用性。此外,它具备高敏感度和双绕线锁定功能,能够在不同操作条件下提供稳定的性能。这些特性使其在市场上具有很高的竞争力。

    4. 应用案例和使用建议


    - 工业自动化:适用于电机控制系统,确保电机运行的可靠性和安全性。
    - 家用电器:如洗衣机、空调等设备中,用于控制电机或加热系统。
    - 通信设备:用于电信基础设施中,保障系统的稳定运行。
    使用建议:
    - 在安装过程中,请确保继电器接线正确,并遵循制造商的指导。
    - 定期检查继电器的工作状态,确保长期稳定性。
    - 考虑到环境因素,选择合适的型号以适应特定的应用场景。

    5. 兼容性和支持


    G2R PCB Power Relay 具备良好的兼容性,可以与其他标准接口的设备连接。制造商提供了详尽的技术支持和售后服务,包括用户手册、在线帮助和技术咨询。

    6. 常见问题与解决方案


    - 问题:继电器频繁出现故障
    - 解决方案:检查接线是否正确,确保工作环境符合要求。
    - 问题:继电器无法正常操作
    - 解决方案:确认电源电压符合规格,检查是否有机械损坏。

    7. 总结和推荐


    总体而言,G2R PCB Power Relay 是一款性能卓越的电子元件,特别适合于需要高可靠性和稳定性应用场合。其高灵敏度、安全设计以及广泛的适用性使得它成为市场的佼佼者。强烈推荐在需要可靠功率控制的电子设备中使用 G2R PCB Power Relay。

G2R-2 DC48参数

参数
直流开关电压 125V
插入损耗 -
触头外形 2 Form C (DPDT-NO, NC)
运行时间 15ms
交流线圈电压 -
绝缘 -
最大开关电流 5A
释放时间 5ms
交流开关电压 380V
线圈电阻 4.17KΩ
线圈电流 11.5mA
直流线圈电压 48V
负载电流额定值 -
长*宽*高 29mm*13mm*25.3mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

G2R-2 DC48厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2R-2 DC48数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G2R-2 DC48 G2R-2 DC48数据手册

G2R-2 DC48封装设计

查看详情并下载
Symbol
Footprint
3D Model
