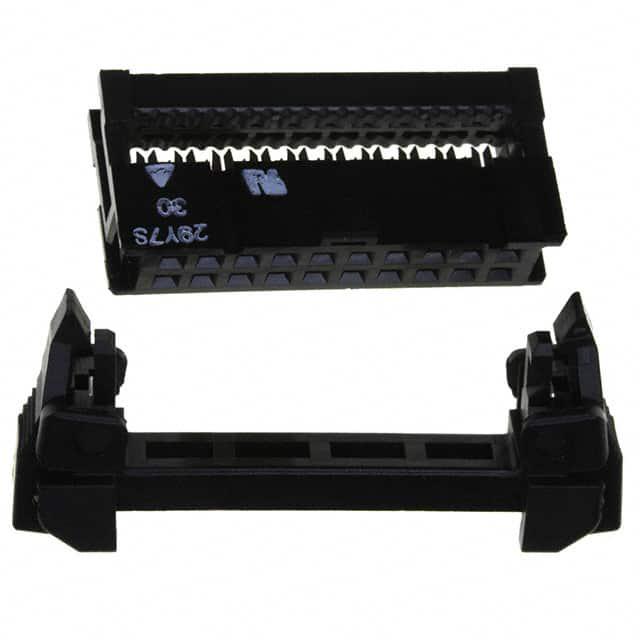

XG4M-2030-U

厂牌: OMRON/欧姆龙
产品描述: 28 AWG Latch Lock/Eject Hooks,Receptacle 2.54mm 2 20pin 150nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 30mm(长度)
供应商型号: CSJ-ST68287920
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 XG4M-2030-U

XG4M-2030-U概述


    产品简介


    Flat Cable Connectors XG4 是一种符合军事标准(MIL)的电路板连接器,具有改进的设计,适用于广泛的电路板连接需求。这些连接器不仅在可靠性上进行了提升,还具备节省空间的特点,并能够通过多种组合来实现不同应用需求。它们可以用于各种标准电缆、折叠电缆以及色码电缆,并且支持多种连接方式,如通过直插式插座(XG4M)、直插式插头(XG4A)和扁平电缆插头(XG4E)等。这些连接器均采用纤维玻璃增强聚对苯二甲酸丁二醇酯树脂材料(UL94 V-0)制造,确保了良好的机械强度和耐热性能。

    技术参数


    - 额定电流:1 A(XG4M),3 A(XG4A)
    - 额定电压:250 VAC(XG4M),300 VAC(XG4A)
    - 接触电阻:最大 20 mΩ(在 20 mV,100 mA 条件下)
    - 绝缘电阻:最小 1,000 MΩ(在 500 VDC 条件下)
    - 介电强度:500 VAC 持续 1 分钟(泄漏电流:最大 1 mA)
    - 插入力:每触点最大 1.96 N
    - 拔出力:最小 0.39 N(使用测试规 t= 0.64 mm)
    - 插拔寿命:50 次
    - 工作温度范围:−55°C 到 105°C(低温时无冰冻)

    产品特点和优势


    Flat Cable Connectors XG4 的主要优势在于其高可靠性和灵活性。产品设计紧凑,采用纤维玻璃增强材料,使得这些连接器在保证结构强度的同时也具备出色的阻燃性能。多种组合模式支持广泛的布线需求,同时兼容多种类型的电缆和接头。这种连接器还具有优异的电气性能和严格的机械强度标准,确保了长时间使用的稳定性和可靠性。

    应用案例和使用建议


    Flat Cable Connectors XG4 主要应用于高密度布线系统,例如在复杂的电子设备中连接电路板。此外,这些连接器还广泛用于需要高度可靠性的军事和航空航天领域。对于用户来说,在进行安装时应确保使用正确数量的螺丝将电路板固定到位,并在连接之前去除多余的电缆松弛,以确保最佳的电气性能和机械稳定性。

    兼容性和支持


    Flat Cable Connectors XG4 与其他相关的 XG 系列连接器(如 XG4M、XG4A、XG4E 和 XG4C)完全兼容。厂家提供了详细的安装指南和使用手册,帮助用户正确安装和维护这些连接器。用户还可以通过电话或电子邮件联系厂家的技术支持团队,获得进一步的帮助和支持。

    常见问题与解决方案


    1. 问:如何确保正确插入和拔出连接器?
    - 答:请严格按照安装手册操作,使用手部操作锁杠杆,避免使用任何工具。在连接前确保电路板被固定并去除多余的电缆松弛。
    2. 问:在高湿度环境下连接器是否仍然可靠?
    - 答:Flat Cable Connectors XG4 经过严格测试,能够在 −55°C 到 105°C 的温度范围内正常工作,并且具有出色的绝缘性能和介电强度,因此可以在高湿度环境中保持可靠的连接性能。

    总结和推荐


    综上所述,Flat Cable Connectors XG4 是一款高性能、高可靠性的电路板连接器,适合用于需要高度可靠性的电子设备和系统。该系列连接器具备多种组合模式、卓越的电气性能和机械强度,因此我们强烈推荐其在高密度布线系统和高可靠性要求的应用场合中使用。

XG4M-2030-U参数

参数
触头镀层厚度 150nm
排数 2
间距 2.54mm
触头镀层
线规 28 AWG
类型 Latch Lock/Eject Hooks,Receptacle
电缆端接 IDC
针脚数 20pin
颜色 黑色
长*宽*高 30mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级
零件状态 在售
包装方式 托盘
