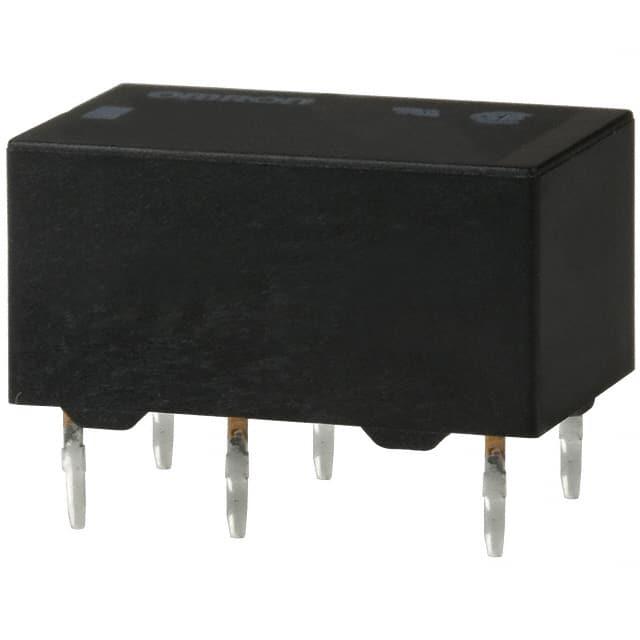

G6EK-134P-ST-US-DC5

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 5ms 5ms 3A 220V 5V SPDT(1 Form C) 125Ω 40mA 250V SPDT 通孔安装
供应商型号: MMU-G6EK-134P-ST-US-DC5-7BIL1T-HZIS8E
供应商: 海外现货
标准整包数: 2726
OMRON/欧姆龙 信号继电器 G6EK-134P-ST-US-DC5

G6EK-134P-ST-US-DC5概述

    G6E低信号继电器技术手册

    1. 产品简介


    G6E低信号继电器是一款小型敏感单刀双掷(SPDT)开关信号继电器。该继电器具有高灵敏度、强抗干扰能力等特点,适用于电信设备、办公自动化设备、工业设备和安防设备等多种应用场景。其独特的设计使其在信号切换中表现出色,为现代电子产品提供了可靠的解决方案。

    2. 技术参数


    | 参数类别 | 描述 |

    | 灵敏度 | 98毫瓦(额定功率消耗:200毫瓦) |
    | 冲击耐压 | 1,500伏(10×160微秒),符合FCC要求 |
    | 贴片包装 | 用于支持自动实施 |
    | 塑料密封型号 | 支持自动焊接 |
    | 清洁型号 | 可超声波清洁 |
    | 标准型号 | 符合UL/CSA标准 |

    3. 产品特点和优势


    - 高灵敏度:仅需98毫瓦即可触发,降低了整体功耗。
    - 冲击耐压:1,500伏,符合FCC标准,增强了可靠性。
    - 贴片包装:便于自动化生产和装配。
    - 塑料密封:可支持自动焊接,提高生产效率。
    - 超声波清洁型号:方便清洁,适合复杂的工作环境。
    - 标准型号认证:通过UL和CSA认证,确保产品品质。

    4. 应用案例和使用建议


    G6E低信号继电器广泛应用于各种电信设备、办公自动化设备、工业控制设备和安全设备中。在实际应用中,应注意以下几点:
    - 电路设计:建议使用闭合安装以减少终端之间的距离。
    - 负载连接:当开关直流负载时,应将公共端连接到正极侧,以延长继电器的使用寿命。
    - 日常维护:不建议对标准型号进行超声波清洁,以免造成内部部件损坏。

    5. 兼容性和支持


    - 兼容性:G6E低信号继电器可以与各种PCB板兼容,并且支持多种不同电压等级的使用。
    - 技术支持:OMRON公司提供详细的技术文档和售后服务,确保用户能够顺利使用该产品。

    6. 常见问题与解决方案


    - Q: 如何避免长期间连续通电引起的稳定性问题?
    - A: 推荐使用磁保持继电器(latching relay)。若必须使用非磁保持型号,则应设计一个具有故障保护的电路,以防接触失效或线圈烧毁。
    - Q: 在超声波清洁过程中如何避免损坏?
    - A: 仅使用专门设计用于超声波清洁的型号,否则可能导致共振、线圈烧坏及触点粘连。

    7. 总结和推荐


    G6E低信号继电器凭借其高灵敏度、强抗干扰能力和多样的型号选择,适用于广泛的工业和商业应用。其易于集成的设计、可靠的性能和周到的售后服务使其成为值得推荐的选择。无论是在日常工业自动化还是特定设备的安全控制系统中,这款继电器都表现出色。

G6EK-134P-ST-US-DC5参数

参数
最大开关电流 3A
负载电流额定值 -
插入损耗 -
直流开关电压 220V
绝缘 -
触头外形 SPDT(1 Form C)
交流开关电压 250V
线圈电流 40mA
直流线圈电压 5V
释放时间 5ms
交流线圈电压 -
线圈电阻 125Ω
运行时间 5ms
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 管装

G6EK-134P-ST-US-DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6EK-134P-ST-US-DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6EK-134P-ST-US-DC5 G6EK-134P-ST-US-DC5数据手册

G6EK-134P-ST-US-DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2726+ $ 3.9344 ¥ 36.6566
库存: 2726
起订量: 2726 增量: 0
交货地:
最小起订量为:2726
合计: ¥ 99925.89
