G6J2FLYDC24

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, G6J, 线圈电压24V 直流, 双刀双掷, 表面贴装
供应商型号:
供应商:
标准整包数: 0

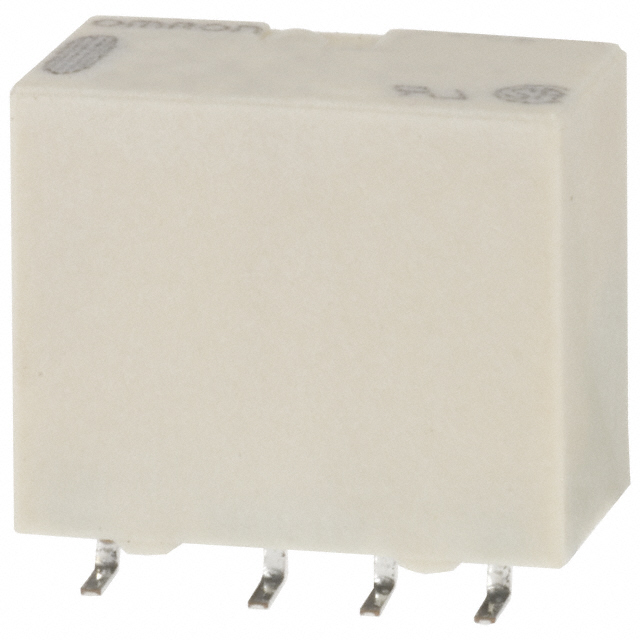

OMRON/欧姆龙 信号继电器 G6J2FLYDC24

G6J2FLYDC24概述

    G6J-Y Surface-mounting Relay

    产品简介


    G6J-Y是一款超紧凑且纤薄的双极双掷(DPDT)表面贴装继电器。适用于高密度安装的应用场景,如通信设备、测试与测量设备、办公自动化设备、视听产品、安全设备、楼宇自动化设备、工业设备及娱乐设备。该继电器的特点是高度仅为9mm,非常适合空间受限的设计。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 5.7 mm (W) × 10.6 mm (L) × 9 mm (H) |
    | 额定电压 | 3 VDC, 4.5 VDC, 5 VDC, 12 VDC, 24 VDC |
    | 额定电流 | 48.0 mA, 32.6 mA, 28.9 mA, 12.3 mA, 9.2 mA |
    | 绝缘强度 | 1,500 VAC, 2,500 VAC (2 × 10 μs) |
    | 冲击电压 | 2,500 VAC, 2 × 10 μs |
    | 工作温度范围 | -40°C 至 85°C |
    | 工作湿度范围 | 5% 至 85% |
    | 振动耐受性 | 毁坏:10 Hz 到 55 Hz 到 10 Hz,2.5 mm 单振幅(5 mm 双振幅);故障:10 Hz 到 55 Hz 到 10 Hz,1.65 mm 单振幅(3.3 mm 双振幅)|
    | 冲击耐受性 | 毁坏:1,000 m/s²;故障:750 m/s² |

    产品特点和优势


    - 超紧凑设计:适合高密度安装,特别适用于空间受限的电路板。
    - 高绝缘强度:额定绝缘强度为1,500 VAC,冲击电压为2,500 VAC(2 × 10 μs),符合Telcordia标准。
    - 节能型单绕组磁保持继电器:可节省能源。
    - 可靠性高:机械操作次数达50,000,000次,电气操作次数达100,000次。

    应用案例和使用建议


    - 通信设备:用于网络交换机和路由器中的信号切换。
    - 测试与测量设备:用于各种测试仪器中,如示波器、万用表等。
    - 工业设备:用于自动化生产线中的控制信号切换。
    - 推荐使用建议:确保安装时正确处理防潮包装,并遵循正确的焊接方法。对于长期带电运行,建议使用磁保持继电器以防止热稳定性问题。

    兼容性和支持


    - 兼容性:适用于多种设备和电路板,具体兼容性请参考产品手册。
    - 厂商支持:提供详细的用户手册和技术支持服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. Q: 在高温环境下使用,继电器的可靠性会降低吗?
    - A: 需要特别注意在高温环境下使用的散热措施。建议使用具有更高耐温等级的材料,或者增加散热装置。
    2. Q: 继电器在长时间不切换的情况下接触电阻会变差吗?
    - A: 是的,在无切换操作的长期内,继电器的接触电阻会逐渐变差。可以通过设计安全电路来预防这种问题。

    总结和推荐


    G6J-Y表面贴装继电器凭借其超紧凑的设计、高绝缘强度和良好的电气特性,在多种应用场景中表现出色。其强大的抗振动和冲击能力使其适用于各种工业环境。推荐在需要高密度安装和可靠性的应用场景中使用。
    该产品在电子元件市场上具备较强的竞争优势,尤其适合对尺寸和性能要求较高的应用场合。总体而言,G6J-Y是一个值得推荐的优质选择。

G6J2FLYDC24参数

参数
运行时间 3ms
直流线圈电压 24V
插入损耗 -
交流线圈电压 -
线圈电阻 2.6KΩ
触头外形 DPDT(2 Form C)
直流开关电压 110V
最大开关电流 1A
释放时间 3ms
交流开关电压 125V
线圈电流 9.2mA
负载电流额定值 -
绝缘 -
长*宽*高 10.6mm*9mm*7.4mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

G6J2FLYDC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6J2FLYDC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6J2FLYDC24 G6J2FLYDC24数据手册

G6J2FLYDC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
