D40A-1C2

产品分类: 磁簧开关
厂牌: OMRON/欧姆龙
产品描述: Omron 非接触式安全开关, D40A系列, 编码式执行器, 塑料外壳
供应商型号: CGC-D40A-1C2
供应商: 海外现货
标准整包数: 1

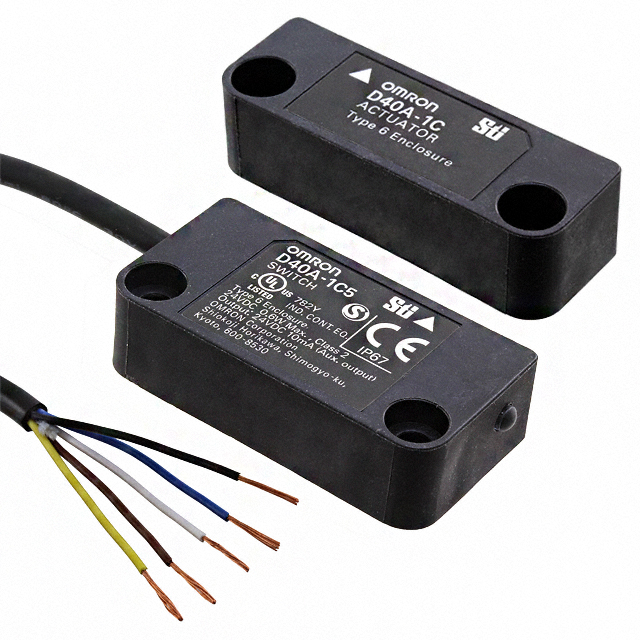

OMRON/欧姆龙 磁簧开关 D40A-1C2

D40A-1C2概述


    产品简介


    紧凑型非接触式门开关
    型号:D40A/G9SX-NS
    D40A是一款用于改善非接触式门开关操作稳定性的电子检测机制。它采用了先进的电子开关设计,取代了传统的簧片开关,从而提供更稳定的检测效果。该产品适用于各种类型的门,如摆动门和平移门,并且可以在门的任一侧进行安装,以简化接线过程。

    技术参数


    - 电源电压:24 VDC +10%/−15%
    - 功耗:0.6 W最大
    - 辅助输出:24 VDC, 10 mA(PNP开路集电极输出)
    - 工作温度范围:-10到55°C(无冰冻或冷凝现象)
    - 工作湿度范围:25%至85%
    - 绝缘电阻:50 MΩ最大(在500 VDC时)
    - 介电强度:1,000 VAC持续1分钟
    - 振动耐受性:频率范围为10到55到10 Hz(单振幅:0.75 mm,双振幅:1.5 mm)
    - 冲击耐受性:最小300 m/s²
    - 保护等级:IP67
    - 检测距离:OFF到ON为5毫米最小,ON到OFF为15毫米最大
    - 连接开关数量:最多可连接30个开关(接线长度不超过100米)

    产品特点和优势


    1. 易于识别的状态指示
    开关状态可以通过红/黄双色LED灯轻松识别。红色表示门开启,黄色表示门关闭,未点亮表示电源关闭或故障。
    2. 紧凑的设计
    采用小型执行器,比传统开关节省空间。即使安装了L形支架,执行器的高度也不会影响安装和操作。
    3. 多达30个开关的连接能力
    通过单个控制器连接多达30个开关,降低了成本并提高了系统的灵活性。
    4. 灵活的安装方式
    可以从任意一侧安装,简化了接线过程。使用连接器可以减少接线时间,并可以根据需要选择电缆长度。
    5. 辅助输出便于维护
    具备辅助输出功能,可以轻松标识哪个门处于打开状态。两个颜色的指示灯也使得安装调整更加容易。

    应用案例和使用建议


    应用场景
    - 多门应用:在一个多门系统中,传统开关难以区分哪个门是打开的。使用D40A,可以通过辅助输出和双色指示灯轻松识别门的状态。
    - 复杂接线要求:对于多个门的应用,D40A可以通过连接器选择不同的电缆长度,减少停机时间,提高效率。
    使用建议
    - 注意环境因素:尽管D40A具有良好的抗干扰性能,但在极端温度和湿度环境下,仍需注意避免信号不稳定。
    - 定期检查维护:为了确保长期稳定运行,建议定期检查接线和LED指示灯的状态,及时发现潜在问题。

    兼容性和支持


    兼容性
    D40A可以与G9SX-NS或G9SP安全控制器配套使用,也可以与机械安全门开关配合使用,以实现更复杂的逻辑控制功能。
    支持信息
    对于详细的技术信息和更新,请访问OMRON官方网站。制造商还提供了丰富的技术支持和维护服务,确保客户能够充分利用D40A的功能。

    常见问题与解决方案


    问题1:如何处理门关闭缓慢导致的误检问题?
    解决方案:D40A不使用簧片开关,而是采用了电子开关设计,能够在门关闭缓慢的情况下提供稳定的检测。
    问题2:无法识别哪个门打开怎么办?
    解决方案:利用D40A的辅助输出和双色指示灯功能,可以轻松标识哪个门处于打开状态。
    问题3:如何简化多门应用的接线过程?
    解决方案:通过使用连接器和选择所需的电缆长度,可以显著简化多门应用的接线过程,减少停机时间。

    总结和推荐


    综上所述,D40A/G9SX-NS是一款高效、可靠且易于使用的非接触式门开关系统。它的多项独特功能,如双色指示灯、辅助输出、30个开关的连接能力,使其在市场上具有很高的竞争力。无论是多门应用还是复杂接线需求,D40A都能提供出色的解决方案。因此,强烈推荐使用D40A/G9SX-NS来提升系统的稳定性和可靠性。

D40A-1C2参数

参数 值
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 SPST-NO
最大交流触点电压 -
长*宽*高 42mm*13mm*48mm
安装方式 导线安装
零件状态 在售
包装方式 散装

D40A-1C2厂商介绍

欧姆龙株式会社创立于1933年,是自动化控制及电子设备制造厂商,掌握传感与控制核心技术,业务涉及工业自动化控制系统、电子元器件、健康医疗设备及器件与模块解决方案等领域。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 OMRON/欧姆龙 相关型号,如 G3VM-61G1、D2F-L、EE-SX1320、G5V-1-DC5 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

D40A-1C2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 磁簧开关 OMRON/欧姆龙 D40A-1C2 D40A-1C2数据手册

D40A-1C2封装设计

查看详情并下载
Symbol
Footprint
3D Model
