首页  >  产品百科  >  G6L-1F DC24

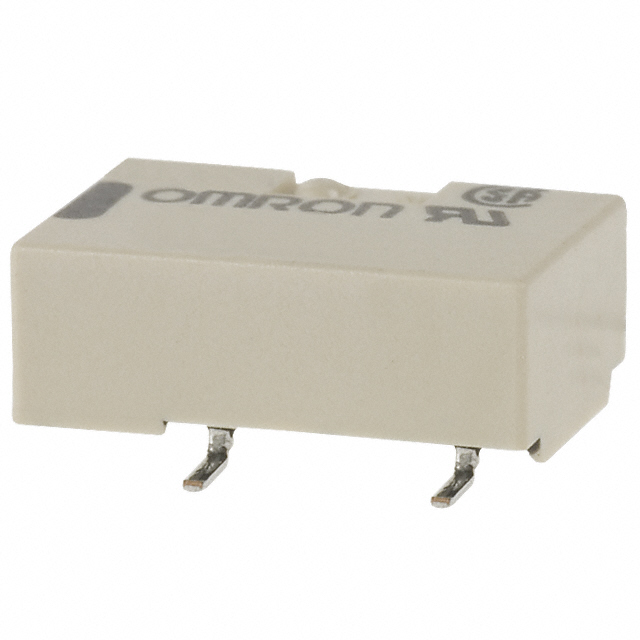

G6L-1F DC24

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 5ms 5ms 1A 60V 24V SPST-NO(1 Form A) 2.5KΩ 9.6mA 125V 贴片安装 10.6mm(长度)*8.4mm(高度)
供应商型号: ET-6533590
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 信号继电器 G6L-1F DC24

G6L-1F DC24概述

    Ultra-thin Low Signal Relay G6L

    产品简介


    Ultra-thin Low Signal Relay G6L 是一种极薄的单刀单掷(SPST-NO)继电器,具有出色的信号传递能力。它专为高密度安装和紧凑设计而开发,是当前市面上最薄的继电器之一。这种继电器在各类外围设备、电信设备、办公自动化设备、音频视频产品及安全设备中都有广泛的应用。

    技术参数


    - 外形尺寸:表面贴装版本为 7.0 (W) x 10.6 (L) x 4.2 (H) mm;通孔版本为 3.8 (H) mm。
    - 额定电压:可选 3 VDC、4.5 VDC、5 VDC、12 VDC 和 24 VDC。
    - 接触机制:单交叉杆式,最大操作电流为 1 A,最大负载分别为 125 VAC、60 VDC。
    - 工作温度范围:-40°C 至 70°C。
    - 存储和运输条件:在正常温度、湿度和压力条件下存放。
    - 重量:约 0.6 g。

    产品特点和优势


    1. 体积小巧:厚度仅为 4.2 mm(表面贴装)和 3.8 mm(通孔),大大节省了电路板空间。
    2. 高耐压性能:线圈和触点之间耐压达 1,000 VAC,同极触点之间耐压达 750 VAC。
    3. 环保无铅:完全不含铅,符合现代环保要求。
    4. 优异的耐振动和冲击性:机械耐振动能力高达 10 到 55 Hz,机械冲击耐力可达 1,000 m/s²。
    5. 长寿命:机械操作寿命可达 500 万次,电气操作寿命达 10 万次。

    应用案例和使用建议


    应用案例:
    - 电信设备
    - 办公自动化设备
    - 音频视频设备
    - 安全设备
    使用建议:
    - 在组装前确保继电器正确对齐。
    - 焊接时应控制焊接温度和时间,以避免过热。
    - 存放时避免直接阳光照射,保持正常温湿度环境。

    兼容性和支持


    - 与市面上多数主板和其他电子元件具有良好的兼容性。
    - 厂商提供 UL 和 CSA 认证标准的支持,确保产品的可靠性和安全性。
    - 继电器型号为 G6L-1P 和 G6L-1F,适用于不同的安装方式(通孔和表面贴装)。

    常见问题与解决方案


    - 问题:继电器焊接不良。
    - 解决方案:调整焊接温度和时间,确保焊料不过量。
    - 问题:继电器触点接触电阻不稳定。
    - 解决方案:定期检查触点清洁度,必要时进行清理或更换。

    总结和推荐


    Ultra-thin Low Signal Relay G6L 凭借其极小的体积、优秀的电气特性和高可靠性,在多种电子设备中表现出色。特别适合需要高密度安装和节省空间的应用场合。总体来说,这款继电器是一个值得推荐的选择。

G6L-1F DC24参数

参数
负载电流额定值 -
交流线圈电压 -
绝缘 -
触头外形 SPST-NO(1 Form A)
插入损耗 -
线圈电阻 2.5KΩ
释放时间 5ms
直流线圈电压 24V
运行时间 5ms
最大开关电流 1A
交流开关电压 125V
直流开关电压 60V
线圈电流 9.6mA
长*宽*高 10.6mm(长度)*8.4mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

G6L-1F DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6L-1F DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6L-1F DC24 G6L-1F DC24数据手册

G6L-1F DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.6474 ¥ 43.1979
10+ $ 4.1785 ¥ 38.8388
25+ $ 3.4677 ¥ 32.2322
50+ $ 3.2939 ¥ 30.6173
100+ $ 3.0645 ¥ 28.4844
250+ $ 2.6751 ¥ 24.8648
500+ $ 2.5075 ¥ 23.3076
1000+ $ 2.3414 ¥ 21.7632
5000+ $ 2.2569 ¥ 20.9781
库存: 118
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 43.19
直接购买
加入购物车
