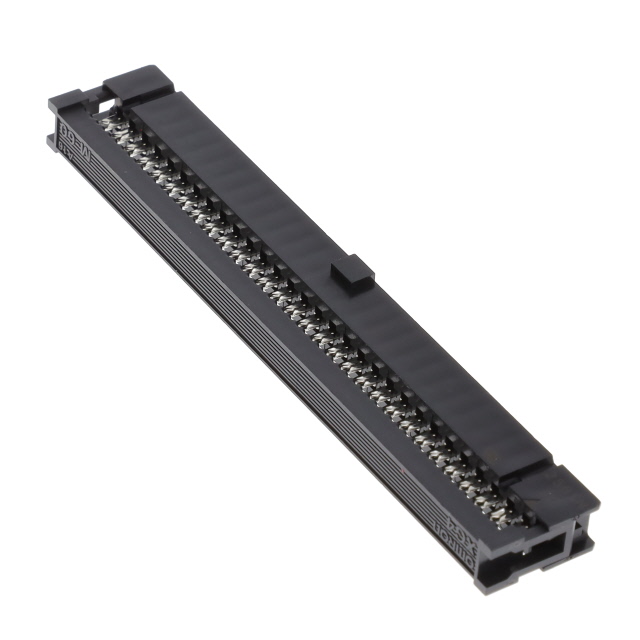

XG4M-6030

厂牌: OMRON/欧姆龙
产品描述: 28 AWG Receptacle 2.54mm 2 60pin 150nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST64467777
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 XG4M-6030

XG4M-6030概述


    产品简介


    Flat Cable Connectors XG4 是一款广泛应用于电路板连接器的产品系列,符合美国军用标准(MIL Standards)。这些连接器通过改进设计,不仅提高了可靠性,还提供了空间节省型的插头选项。XG4 系列连接器具有多种型号,适用于不同需求的应用场合。

    技术参数


    以下是 Flat Cable Connectors XG4 的技术规格和性能参数:
    - 额定电流:
    - XG4M: 1 A(例如)
    - XG4M-U: 3 A(视所用插座而定)
    - 额定电压:
    - XG4M: 250 VAC
    - XG4M-U: 300 VAC
    - 接触电阻:最大20 mΩ(在20 mV, 100 mA条件下)
    - 绝缘电阻:最小1,000 MΩ(在500 VDC条件下)
    - 耐压强度:500 VAC,持续1分钟(泄漏电流:最大1 mA)
    - 总插入力:每触点最大1.96 N
    - 拔出力:最小0.39 N(使用测试量规,t= 0.64 mm)
    - 插入寿命:50次
    - 工作温度范围:-55至105°C(低温下无冰冻)

    产品特点和优势


    1. 可靠性高:新生产系统显著提升了产品的可靠性。
    2. 空间节约:提供节省空间的盒式插头(XG4C)。
    3. 多功能性:可用于信号转接的IDC插头(XG4E)。
    4. 多样性组合:可以使用XG-5 IDC连接器和XG8原始插头进行各种组合。
    5. 锁定功能:原始插头(XG8)和盒式插头(XG4C)均可以通过锁杠杆锁定。
    6. 认证齐全:符合MIL标准(MIL-C-83503)和UL标准(文件号E103202)。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于路由器、交换机和通信模块的信号传输。
    - 工业自动化:应用于工厂自动化设备中的传感器和执行器的连接。
    - 消费电子:作为笔记本电脑和手机内部连接线缆的一部分。
    使用建议:
    - 在连接XG4M插座与电缆时,需尽量减少电缆松弛。
    - 在连接XG5M-N之前,先安装半盖(Semi-cover),不可使用罩盖(Hood Cover)。
    - 自动焊接条件:焊料温度为250 ± 5°C,连续焊接时间不超过5 ± 1秒。
    - 在操作锁杠杆时,避免过度用力,仅用手操作。

    兼容性和支持


    - 兼容性:XG4 系列产品与其他型号的XG5系列零件兼容。
    - 技术支持:厂商提供详细的技术文档和支持服务,确保客户能够正确安装和使用这些连接器。

    常见问题与解决方案


    1. 问题:如何操作锁杠杆?
    - 解决方法:手动轻轻推入锁杠杆即可,避免使用工具以免损坏连接器。
    2. 问题:焊接时需要注意什么?
    - 解决方法:确保焊料温度控制在250 ± 5°C,且连续焊接时间不超过5 ± 1秒。
    3. 问题:如何安装XG4A 2-tier 插头?
    - 解决方法:推荐用于高密度布线场合,需使用带孔固定件进行正确安装。

    总结和推荐


    Flat Cable Connectors XG4 系列产品以其卓越的可靠性和多样性组合在众多应用中表现出色。它们满足严格的 MIL 和 UL 标准,提供稳定的电流传输和良好的绝缘性能。我们强烈推荐这些连接器用于需要高可靠性和多功能性的应用场景,如通信设备、工业自动化和消费电子产品。其多样化的组合和简便的操作使其成为市场上极具竞争力的选择。

XG4M-6030参数

参数
电缆端接 IDC
间距 2.54mm
类型 Receptacle
触头镀层厚度 150nm
排数 2
针脚数 60pin
线规 28 AWG
颜色 黑色
触头镀层
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XG4M-6030厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4M-6030数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 OMRON/欧姆龙 XG4M-6030 XG4M-6030数据手册

XG4M-6030封装设计

查看详情并下载
Symbol
Footprint
3D Model
