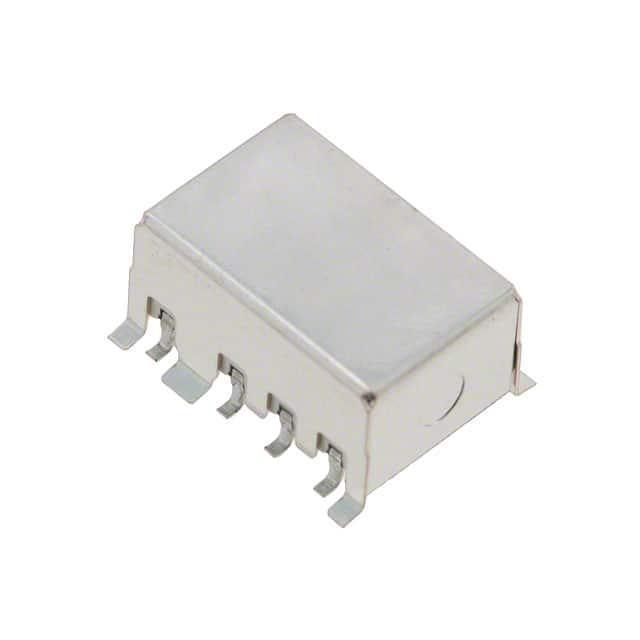

G6K-2F-RF-S DC24

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 3ms 3ms 1A 20dB 0.2dB 60V 24V DPDT(2 Form C) 5.22KΩ 4.6mA 125V 贴片安装 7.8mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 信号继电器 G6K-2F-RF-S DC24

G6K-2F-RF-S DC24概述


    产品简介


    G6K(U)-2F(P)-RF(-S, -T)表面贴装高频继电器
    G6K(U)-2F(P)-RF(-S, -T) 是一款表面贴装、频率范围覆盖1 GHz到3 GHz的高频继电器。这款继电器具备小型化设计(尺寸为10.3×6.9×5.4 mm),适用于通信设备、广播及音视频设备和测试测量设备等多种应用场景。

    技术参数


    - 频率范围: 1 GHz / 3 GHz
    - 接触隔离度: 同极接触间最小20 dB,不同极接触间最小30 dB
    - 插入损耗: 最大0.2 dB (1 GHz),最大0.6 dB (3 GHz)
    - 电压驻波比 (V.SWR): 最大1.2 (1 GHz),最大1.4 (3 GHz)
    - 最大承载功率: 3 W (1 GHz),3 W (3 GHz)
    - 最大切换功率: 1 W (1 GHz),1 W (3 GHz)
    - 额定功率消耗: 100 mW
    - 接触电阻: 最大100 mΩ
    - 动作时间: 动作时间(设置)最大3 ms (约1.4 ms),复位时间最大3 ms (约1.2 ms)
    - 绝缘电阻: 最小1,000 MΩ (500 VDC)
    - 介质强度:
    - 线圈与接点之间: 750 VAC, 50/60 Hz, 1分钟
    - 不同极接点之间: 750 VAC, 50/60 Hz, 1分钟
    - 同极接点之间: 750 VAC, 50/60 Hz, 1分钟
    - 地与线圈/接点之间: 500 VAC, 50/60 Hz, 1分钟
    - 振动耐久性:
    - 损坏: 10到55到10 Hz, 2.5 mm单振幅(5 mm双振幅),55到500 Hz, 300 m/s²
    - 故障: 10到55到10 Hz, 1.65 mm单振幅(3.3 mm双振幅),55到500 Hz, 200 m/s²
    - 冲击耐久性:
    - 损坏: 1,000 m/s²
    - 故障: 750 m/s²
    - 机械耐用性: 最少5,000万次操作(以每小时36,000次切换频率计算)
    - 电气耐用性: 最少10万次操作(以每小时1,800次切换频率计算)
    - 环境工作温度: -40°C至70°C
    - 环境工作湿度: 5%至85%
    - 重量: 约0.95 g

    产品特点和优势


    G6K(U)-2F(P)-RF(-S, -T) 高频继电器具有优越的高频特性,例如在1 GHz频率下接触间同极隔离度最小为20 dB,不同极隔离度最小为30 dB,且插入损耗低至0.2 dB。此外,它的紧凑设计能够节省电路板空间,满足1 GHz和3 GHz带宽需求,具有高可靠性、稳定的电气性能和长寿命。这些特点使其在通信、音频视频和测试测量等领域具备广泛的应用潜力。

    应用案例和使用建议


    应用场景:
    1. 通讯设备: 可用于需要高性能频率响应的通讯设备,确保信号传输的稳定性和可靠性。
    2. 广播及音视频设备: 适用于广播系统和高级音视频处理设备,提供可靠的开关控制。
    3. 测试测量设备: 适用于对重复性要求高的测试测量设备,保证信号的一致性。
    使用建议:
    1. 在使用前,请确认设备与继电器的兼容性,并根据实际情况进行调整。
    2. 由于高频特性可能受安装基板的影响,请在实际设备中验证其性能和耐久性。
    3. 保持环境条件适宜,避免直接日晒和过高的湿度和温度。
    4. 对于长期连续ON状态下的电路,建议使用磁保持型继电器,并考虑增加安全保护电路以应对潜在故障。

    兼容性和支持


    G6K(U)-2F(P)-RF(-S, -T) 高频继电器与多种电子设备兼容,包括各种类型的印刷电路板。厂商提供了详细的使用说明和售后服务,确保用户能够顺利安装和维护该产品。

    常见问题与解决方案


    1. 问题: 继电器外观受损。
    解决方案: 尽快使用继电器,或者在打开防潮包装后一周内使用。如果长时间未使用,请将继电器放回原包装并密封保存。
    2. 问题: 继电器清洗后涂层损坏。
    解决方案: 使用水基或酒精溶剂清洗,保持溶剂温度低于40°C。请勿立即将继电器放入冷清洁浴中。

    总结和推荐


    G6K(U)-2F(P)-RF(-S, -T) 表面贴装高频继电器以其出色的高频性能、小巧的体积和广泛的应用场景,在通信、广播及音视频设备和测试测量设备中表现优异。我们强烈推荐在上述领域选用此款产品。通过遵循使用建议和注意事项,用户可以充分发挥其性能优势,并确保长期稳定可靠的工作。

G6K-2F-RF-S DC24参数

参数
最大开关电流 1A
交流线圈电压 -
释放时间 3ms
线圈电阻 5.22KΩ
运行时间 3ms
线圈电流 4.6mA
直流开关电压 60V
交流开关电压 125V
直流线圈电压 24V
插入损耗 0.2dB
负载电流额定值 -
触头外形 DPDT(2 Form C)
绝缘 20dB
长*宽*高 7.8mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘
