K8AKPW2380480VAC

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 控制继电器, K8AK-PW 系列, 用于电压监测, 单刀双掷
供应商型号: 8193264
供应商: 海外现货
标准整包数: 1

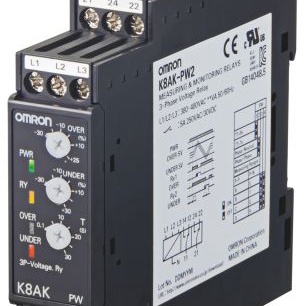

OMRON/欧姆龙 信号继电器 K8AKPW2380480VAC

K8AKPW2380480VAC概述


    产品简介


    产品名称:三相电压继电器
    型号:K8AK-PW
    三相电压继电器(K8AK-PW)是专为工业设施和设备监控三相电源供应而设计的理想产品。它具备出色的抗逆变器噪声能力,能够监测三相三线或四线电源供应的过电压和欠电压情况。此外,它可以通过DIP开关进行设置,以适应不同类型的电源输入,具有两个独立的过电压和欠电压输出继电器,支持全球多种电力标准,操作简便且可靠性高。

    技术参数


    | 参数 | 描述 |

    | 额定输入电压 | 三相三线模式:200, 220, 230, 240 VAC;三相四线模式:115, 127, 133, 138 VAC(K8AK-PW1)
    三相三线模式:380, 400, 415, 480 VAC;三相四线模式:220, 230, 240, 277 VAC(K8AK-PW2) |
    | 输入负载 | K8AK-PW1 和 K8AK-PW2:约4.4 VA |
    | 操作值设定范围 | 过电压:额定输入电压的−30%到25%
    欠电压:额定输入电压的−30%到25% |
    | 操作值 | 100%的操作值 |
    | 复位值 | 操作值的5%(固定) |
    | 复位方式 | 自动复位 |
    | 操作时间设定范围 | 过电压和欠电压:0.1至30秒 |
    | 通电锁定时间 | 1秒/5秒(通过DIP开关切换) |
    | 指示灯 | 电源(PWR):绿色;继电器输出(RY):黄色;过电压/欠电压(OVER/UNDER):红色 |
    | 输出继电器 | 两个单刀双掷(SPDT)继电器(常闭操作) |
    | 输出继电器额定负载 | 电阻负载:5 A / 250 VAC 或 5 A / 30 VDC |
    | 最大切换容量 | 1,250 VA,150 W |
    | 最小负载 | 5 VDC,10 mA(参考值) |
    | 机械寿命 | 1,000万次操作最小 |
    | 电气寿命 | 5 A / 250 VAC 或 30 VDC:50,000次操作
    3 A / 250 VAC 或 30 VDC:100,000次操作 |
    | 环境温度 | 操作范围:−20°C 到 60°C(无冷凝或结冰)
    存储范围:−25°C 到 65°C(无冷凝或结冰) |
    | 相对湿度 | 操作范围:25% 到 85%(无冷凝)
    存储范围:25% 到 85%(无冷凝) |
    | 海拔高度 | 最大2,000米 |
    | 接线端子拧紧扭矩 | 0.49 至 0.59 N·m |

    产品特点和优势


    三相电压继电器K8AK-PW的主要特点和优势如下:
    - 抗逆变器噪声能力强:有效防止逆变器引起的噪声干扰。
    - 双重安全保护:过电压和欠电压监测功能,提供两种独立的继电器输出,分别对应过电压和欠电压状态。
    - 全球适用性:支持全球多种电力标准,通过DIP开关切换不同的电压设置。
    - 易于安装和维护:配备LED指示灯,方便实时监控继电器状态。
    - 坚固耐用:具备优异的抗震和抗冲击能力,确保长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 工业设施电源监测:在工业环境中用于监测三相电源供应,确保电压稳定。
    - 电气设备保护:在关键电气设备上使用,避免因电压波动导致的故障。
    使用建议:
    - 在接线时确保相序正确,以免影响正常运行。
    - 定期检查和调整DIP开关设置,确保适应当前的电力标准。
    - 注意定期清洁和保养,避免灰尘积累影响性能。

    兼容性和支持


    - 兼容性:适用于多种标准的三相电源,包括EN 60947-5-1, UL 508, CSA: C22.2 No.14, CCC: GB14048.5等。
    - 支持:制造商提供详细的技术手册、DIP开关设置指南和维护建议,确保用户能够轻松安装和使用该产品。

    常见问题与解决方案


    1. 问题:继电器不工作
    - 解决办法:检查电源连接是否正确,确认相序无误。
    2. 问题:指示灯异常闪烁
    - 解决办法:重新校准设定值,确保输入电压与设定值匹配。
    3. 问题:继电器输出不准确
    - 解决办法:检查负载是否在规定范围内,调整DIP开关设置。

    总结和推荐


    三相电压继电器K8AK-PW以其卓越的抗逆变器噪声能力和广泛的适用性,成为工业环境中电源监测的理想选择。其独特的双重保护功能和易于配置的特点使其在市场上具有很强的竞争力。因此,强烈推荐在需要监控三相电源供应的关键应用场景中使用此产品。

K8AKPW2380480VAC参数

参数
运行时间 -
交流线圈电压 -
直流开关电压 -
释放时间 -
直流线圈电压 -
负载电流额定值 -
最大开关电流 -
线圈电阻 -
线圈电流 -
交流开关电压 -
触头外形 -
绝缘 -
插入损耗 -
长*宽*高 22.5mm*90mm*90mm
安装方式 螺纹安装

K8AKPW2380480VAC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

K8AKPW2380480VAC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 K8AKPW2380480VAC K8AKPW2380480VAC数据手册

K8AKPW2380480VAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
