J7KC-12-10 DC24

产品分类: 接触器
厂牌: OMRON/欧姆龙
产品描述: Omron 接触器, 1极, 触点12 A
供应商型号: 653-J7KC-12-10DC24
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 接触器 J7KC-12-10 DC24

J7KC-12-10 DC24概述

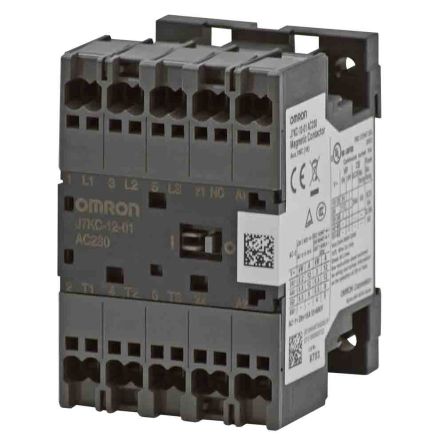

    磁性接触器 J7KC系列

    产品简介


    J7KC系列磁性接触器是一款专为电机控制设计的产品,适用于最大功率为2.2 kW(240 VAC)2 和5.5 kW(440 VAC)的电机及初级侧开关。这款接触器采用了Push-In Plus接线技术,显著减少了接线和维护时间,而且是全球最小尺寸之一。

    技术参数


    - 工作电压:直流12至220 VDC,交流24至500 VAC
    - 额定电流:最高可达15 A
    - 耐压等级:绝缘电压690 VAC,冲击电压6 kV
    - 防护等级:IP20(IEC60529)
    - 温度范围:操作温度-10至+55°C,储存温度-40至+65°C
    - 湿度范围:相对湿度45%至85%
    - 振动及冲击:振动频率10至55 Hz,加速度15 m/s²;冲击值50 m/s²
    - 使用寿命:机械寿命1000次以上,电气寿命AC-3测试条件下10000次以上
    - 抗电弧:Bifurcated接触器设计,确保最小触发电流为5 VDC,3 mA

    产品特点和优势


    - 小型化:世界最小尺寸之一,节省安装空间。
    - 可靠性高:Bifurcated接触器设计,提供最小5 VDC、3 mA的触发电流,确保高度可靠。
    - 安全性:具有镜像接触机制和反馈功能,非常适合安全应用。
    - 节能省时:Push-In Plus接线技术简化接线过程,提高工作效率。

    应用案例和使用建议


    J7KC系列磁性接触器适用于多种场合,例如工业生产线的自动化控制系统、机械设备的电机保护与控制等。在实际应用中,可以根据具体需求选择不同的辅助触点配置,以满足多样化的控制需求。使用时,应注意配合短路保护装置,确保系统整体的安全性和稳定性。

    兼容性和支持


    J7KC系列磁性接触器设计了与多种辅助设备的接口,如过载继电器和启动器,这些设备均可单独订购。此外,厂商提供了详尽的技术支持和售后服务,确保用户能够高效利用该产品。

    常见问题与解决方案


    - 问题1:无法正确操作接触器。
    - 解决方案:检查供电电压是否符合要求,确认接线无误。
    - 问题2:接触器发出异常声音。
    - 解决方案:检查机械部分是否有卡滞现象,必要时进行润滑处理。
    - 问题3:接触器发热严重。
    - 解决方案:检查电流负载是否超过额定值,确认散热条件良好。

    总结和推荐


    J7KC系列磁性接触器以其小巧的体积、高效的操作以及卓越的安全性能,在众多工业应用中表现出色。无论是小型设备还是大型工业生产线,其都能提供可靠的电机控制解决方案。因此,强烈推荐使用J7KC系列磁性接触器以提高系统的稳定性和效率。

J7KC-12-10 DC24参数

参数
额定接触电流 -
释放时间 -
必须释放电压 -
线圈电流 -
交流开关电压 -
运行时间 -
直流开关电压 -
直流线圈电压 24V
必须吸合电压 -
交流线圈电压 -
开关功能 -
触头外形 -

J7KC-12-10 DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J7KC-12-10 DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接触器 OMRON/欧姆龙 J7KC-12-10 DC24 J7KC-12-10 DC24数据手册

J7KC-12-10 DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
