G6J2FSYDC12

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 3ms 3ms 1A 110V 12V DPDT(2 Form C) 977Ω 12.3mA 125V 贴片安装 10.6mm(长度)*5.7mm(高度)
供应商型号:
供应商:
标准整包数: 0

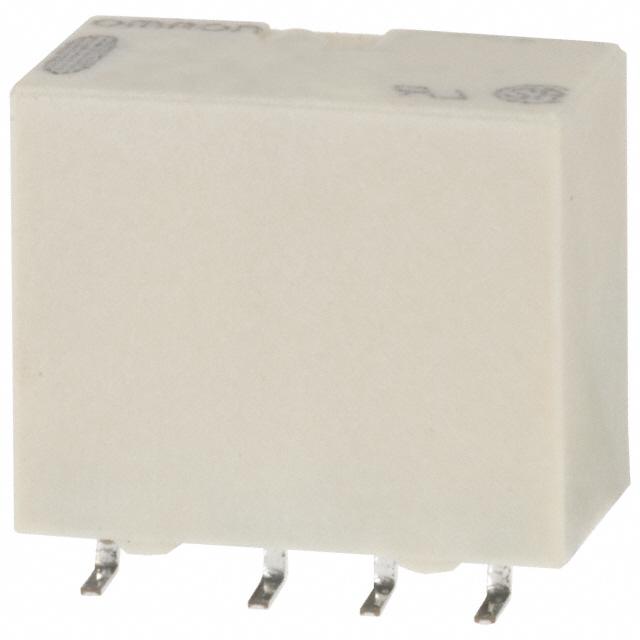

OMRON/欧姆龙 信号继电器 G6J2FSYDC12

G6J2FSYDC12概述


    产品简介


    表面贴装继电器 G6J-Y 是一种超紧凑且纤薄的双掷极(DPDT)继电器。这款继电器以其极小的体积(5.7 × 10.6 × 9 mm),相比OMRON G6S,在安装面积上减少了约56%,非常适合高密度电路板设计。它广泛应用于电话、通信设备、测量装置、办公自动化设备和音频视频产品等领域。

    技术参数


    - 尺寸: 5.7 × 10.6 × 9 mm (W × L × H)
    - 绝缘强度: 1,500 VAC,耐冲击电压为2,500 V(2 × 10 μs)
    - 标准: 符合FCC第68部分规定(冲击电压为1,500 V,10 × 160 μs)
    - 额定电压: 可选3 VDC、4.5 VDC、5 VDC、12 VDC和24 VDC
    - 额定电流: 最大分别为48.0 mA、32.6 mA、28.9 mA、12.3 mA和9.2 mA
    - 接触电阻: 最大100 mΩ
    - 操作特性: 操作时间最大为3 ms,释放时间为3 ms
    - 使用寿命: 机械操作寿命不小于50,000,000次(每小时36,000次),电寿命不小于100,000次(每小时1,800次)

    产品特点和优势


    G6J-Y 继电器具有以下显著特点和优势:
    - 超紧凑设计: 相比同类产品,其占用空间更小,适合高密度安装。
    - 高性能: 高达1,500 VAC的绝缘强度确保了良好的电气隔离性能。
    - 节能: 单绕组闩锁型继电器可节约能源。
    - 认证: 通过了多项国际标准认证,包括UL60950和CSA C22.2 No. 60950。
    - 可靠耐用: 机械寿命长,可达50,000,000次,电寿命至少为100,000次。

    应用案例和使用建议


    应用案例
    G6J-Y 继电器被广泛用于各种设备中,如电话、通信设备、测量装置、办公自动化设备及音频视频产品等。例如,在电信网络设备中,这些继电器可以作为信号控制单元,以保证信号的稳定传输。
    使用建议
    - 环境条件: 在使用过程中,要确保继电器不会受到过高的振动和冲击,以免影响其正常工作。
    - 焊接方法: 建议采用IRS焊接方法,焊接温度保持在250°C左右,时间为5秒以内。
    - 储存条件: 一旦打开防潮包装,应尽快使用,并按照厂家要求储存。

    兼容性和支持


    G6J-Y 继电器兼容标准的表面贴装技术(SMT),能够直接安装在PCB上。厂商提供了详尽的技术支持和文档,包括用户手册、工程数据表和保修信息,以便用户更好地使用和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接不良 | 确保正确的焊接条件和温度,避免焊料过多或不足 |
    | 寿命问题 | 定期进行可靠性测试,并检查实际使用条件下的表现 |
    | 环境适应性问题 | 在高温或低温环境下使用时,需要额外考虑热管理措施 |

    总结和推荐


    G6J-Y 表面贴装继电器凭借其紧凑的设计、卓越的电气性能和广泛的认证,是众多应用领域的理想选择。它在高密度电路板设计中的出色表现,使得其在工业和消费电子产品中具有很高的竞争力。因此,强烈推荐使用这款继电器来提升产品的整体性能和可靠性。

G6J2FSYDC12参数

参数
负载电流额定值 -
最大开关电流 1A
运行时间 3ms
绝缘 -
线圈电阻 977Ω
线圈电流 12.3mA
交流线圈电压 -
触头外形 DPDT(2 Form C)
直流开关电压 110V
直流线圈电压 12V
释放时间 3ms
插入损耗 -
交流开关电压 125V
长*宽*高 10.6mm(长度)*5.7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

G6J2FSYDC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6J2FSYDC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6J2FSYDC12 G6J2FSYDC12数据手册

G6J2FSYDC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
