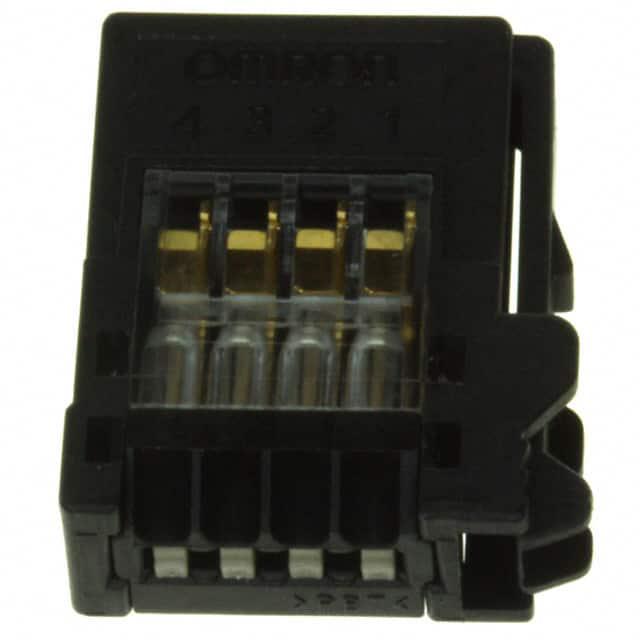

XN2A1430

厂牌: OMRON/欧姆龙
产品描述: 20-28 AWG Latch Lock,Plug 2mm 1 4pin 203nm 金 黑色 弹簧卡箍 导线安装,自由悬挂,通孔安装 15.8mm(长度)*5.05mm(高度)
供应商型号: XN2A1430
供应商: Master
标准整包数: 5
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 XN2A1430

XN2A1430概述

    Easy-wire Connectors for Industrial Components XN2

    1. 产品简介


    Easy-wire Connectors for Industrial Components XN2 是一种专为工业传感器连接设计的易用型接线端子。这些接线端子采用经过行业验证的弹簧夹紧结构进行接线,无需特殊工具即可操作。它们适用于各种类型的电线(AWG28 到 AWG20),提供从0.08 mm²到0.5 mm²的宽泛导体截面积范围。这些接线端子具有多种配置,如电缆插头、插座、单路和四路 PCB 插座,可以灵活应用于不同的工业组件中。

    2. 技术参数


    - 额定电流:
    - 使用 0.5 mm² 导线时为 3 A/极
    - 使用 0.3 mm² 导线时为 2 A/极
    - 使用 0.2 mm² 导线时为 1 A/极
    - 使用 0.1 mm² 导线时为 0.5 A/极
    - 额定电压:32 VDC
    - 接触电阻:最大 30 mΩ(20 mVDC 最大,100 mA 最大)
    - 绝缘电阻:最小 1000 MΩ(500 VDC)
    - 耐压强度:1,000 VAC,持续60秒(泄漏电流:最大1 mA)
    - 插入次数:最多可插入 50 次
    - 适用导线:0.08 mm² 至 0.5 mm²(AWG28 至 AWG20)
    - 外部护套直径:最大 1.5 mm
    - 工作温度范围:-30°C 至 75°C

    3. 产品特点和优势


    - 无需特殊工具:采用弹簧夹紧结构,无需螺丝刀等特殊工具即可快速安装和拆卸。
    - 易于重新接线和维修:结构简单,便于重复使用和故障排除。
    - 高可靠性:接触电阻低,绝缘性能强,确保稳定可靠的工作状态。
    - 广泛适用性:支持不同规格的导线,适用于多种工业传感器和组件的连接需求。

    4. 应用案例和使用建议


    - 传感器连接:例如,与预接线电缆传感器连接,提供稳定可靠的连接方案。
    - FA 组件连接:连接原始控制器 PCB 和其他通过端子块连接的 FA 组件。
    - 连接和拆卸:遵循正确的步骤,确保连接和拆卸过程中不损坏接线端子或导线。
    - 弯曲线缆注意事项:在弯曲线缆前检查电缆的弯曲规格,避免损坏连接器。

    5. 兼容性和支持


    - 兼容性:支持与多种传感器和其他 FA 组件的连接。
    - 厂商支持:提供详细的组装说明和安全注意事项,确保用户正确安装和使用产品。

    6. 常见问题与解决方案


    - 问题1:导线插入困难。
    解决方法:确保导线完全插入并正确定位。
    - 问题2:接触不良。
    解决方法:检查接触部分是否有污染或损伤,必要时更换新的接线端子。
    - 问题3:接触电阻过高。
    解决方法:检查接触面是否清洁,并按规范操作。

    7. 总结和推荐


    Easy-wire Connectors for Industrial Components XN2 在工业传感器和其他组件的连接中表现出色,以其易于操作、可靠性高和广泛适用性受到好评。这些接线端子非常适合需要频繁重新接线和维修的应用场景,且在市场上具有很强的竞争优势。因此,强烈推荐在工业自动化和控制系统中使用这些接线端子。

XN2A1430参数

参数
电缆端接 弹簧卡箍
间距 2mm
针脚数 4pin
触头镀层
颜色 黑色
排数 1
线规 20-28 AWG
触头镀层厚度 203nm
类型 Latch Lock,Plug
长*宽*高 15.8mm(长度)*5.05mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XN2A1430厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XN2A1430数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 OMRON/欧姆龙 XN2A1430 XN2A1430数据手册
